气动执行器工作原理

信息来自:南京苯邦自动化设备有限公司 黄耀红 025-87771411 13382774411  发布日期:2013年11月8日
操作原理 - 工作原理

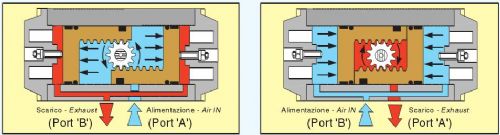

进入在港内“A”的压力,你会得到填补中央室缸,因而活塞向外的位移,有利于通过两个寄存器机械,安装在两个磁头的行程的调整。在同一的时刻,两个侧腔室内部的空气耗尽通过“B”的端口。

下面,进入港B的压力,你会得到填补两院侧,形成沿气缸体通过一个小的管道,因此内的现有的空气排出的朝向内部的活塞的位移中央室,通过港口A 。逆时针输出操作是通过插入到端口A的压力,因此,除了执行器齿轮逆时针旋转,迫使活塞。在操作口粮,从外室的空气耗尽通过港口B 。顺时针输出戏曲-实现口粮由上述插入压入港口B反向。

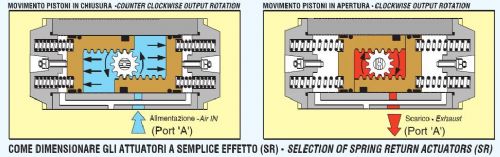

sirca单作用气动执行器工作原理
单作用执行机构(SR)ISO5211
弹簧复位执行机构(SR)ISO5211
工作原理操作原理
在这种情况下,这将是足够的输入在Porta的压力,得到位移活塞排放特性的需要,因此,压缩包插入弹簧活塞之间的*一次测试。它是在当下吴航为动力,立即介入弹簧*一过他们的行动,让运动的活塞发射特性,
下载通过I1 Porta现有的空气。压力施加到PortAwill导致的内室加压,
向外迫使活塞压缩弹簧。小齿轮旋转逆时针counteil的,释放压力后通过端口Athe弹簧将施加压力,关闭活塞和旋转顺时针旋转的齿轮迅速。
这个动作通常会被用于接近900转阀在关断模式下。
