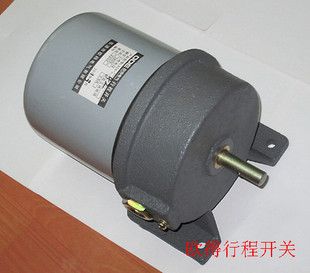

欧得LX33-41,LX33-42旋转式行程开关

价格：电询 产地：柳市 品牌：欧得 型号：LX33-41,LX33-42 乐清市欧得电气有限公司 在线咨询

详情介绍更新时间：2011/4/28 15:55:22

LX33系列起重机用行程开关适用于交流 50HZ ； AC-380V ； DC- 220V 的交、直流控制线路中，作为起重机平移机构或起升机构的行程限制及终端保护。LX33 系列起重机用行程开关 符合国家标准GB14048.5-93 《低压开关社低压开关社备和控制设备第 5-1 部分：控制电路电器和开关元件 机电式控制电路电器》。

分类和型号含义

分类：

行程开关根据不同使用方式分为下列形式；

LX33-1 杆形操动臂自动复位式，简称杆式；

LX33-2 叉型操动臂非自动复位式，简称叉式；

LX33-3 重锤式；

LX33-4 旋转式；
　

型号含义

　
　正常工作条件

　周围空气温度

　a) 周围空气温度上限 40 ℃ ；

　b) 周围空气温度下限值不低于 -5 ℃ ；

　c) 周围空气温度 24h 的平均值不超过 35 ℃ 。

　海拔

　安装地点的海拔不超过 2000m 。

　污染等级

　污染等级为 3 级。

　湿度

　空气相对湿度在*高温度为 40 ℃时 , 不超过 50% ，在较低温度下可以有较高的相对湿度，*湿月的月平均*低温度不超过25 ℃ ，该月的月平均*大相对湿度不超过90% 。由于温度变化发生在产品上的凝露情况必须采取措施 。

　安装类别

　安装类别为 II 类。

　主要结构概述

　行程开关主要由接触组、凸轮轴、壳替等组成，触头分断靠操动机构带动凸轮轴的转动来实现。触头组结构均为转动式双断点。杆式、叉式、重锤式行程开关可安装一组或二组接触组，组成单回路（一常闭）或双回路（一常开、一常闭）的开闭形式、实际应用过程中用户可根据需要，只要调整凸轮角度，即可改变触头开闭形式。选转式行程开关可同时安装四组接触组，使其上升或下降都可有二级保护。旋转式行程开关实际应用中如需控制起升机构的升程只要将定位销子拔下，转动螺母，调整丝杆螺母机构，即可改变起升机构的升程。

　主要技术参数

　行程开关的技术数据见表 1 ，推动开关操动臂的极限速度见表 2


主要技术参数：

（表1）

使用
类别
额定绝缘电压 V
额定工作电压 V
约定发热电流 A
额定工作电流 A
寿命（万次）
额定操
作频率
（次 /h ）
防护等级

机械
电

AC-15
500
380
10
2.6
100
20
300
IP44

DC-13
220
0.4



（表2） 操动臂的极限速度
形式
极限速度
杆式操动臂
自动复位式
叉式操动臂
非自动复位式
重锤式
旋转式

*高速度
200m /min
100m /min
80m /min
不限

*低速度
5m /min
3M /min
1m /min
交流 4r/min
