GRC排气管道安装工艺
编制依据：
J05J11-1住宅厨房、05J11-2住宅卫生间
12J15住宅厨房、卫生间烟气集中排放系统
津04SJ108住宅厨房卫生间变压式排风道
津06J102 住宅垂直集中排气系统
津07J916-1住宅排气道
津09SJ116住宅厨房、卫生间排气道(变截面、防火)
津18J23 住宅厨房和卫生间预制排烟（气）道系统 DBJT29-219-2018
JG/T 194-2018 住宅厨房和卫生间排烟（气）道制品
GA/T798-2008排油烟气防火阀

一、施工准备
1.1 材料要求：

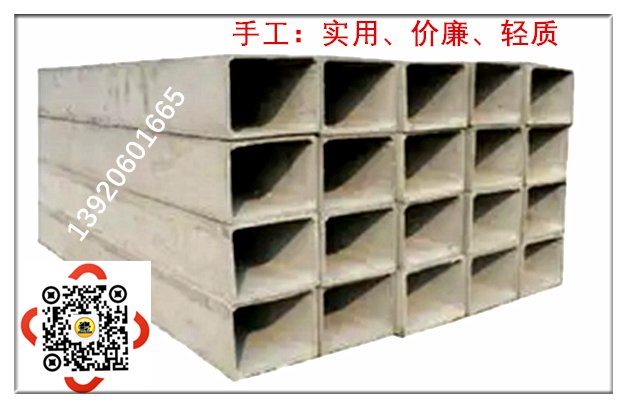

1.1.1 预制通风道的型号、规格、质量应符合设计要求,并附有出厂合格证详见图1。
1.1.2 水泥：冀东快干水泥600#或42.5号普通硅酸盐水泥、矿渣。
1.1.3 ：中砂、抗碱玻纤网格布
1.1.4 细石：粒径0.5～1.2cm。
1.1.5 钢材：直径12螺纹。Φ6.5盘条。
1.2　主要机具：撬杠、吊钩、卡环、垫铁、木楔、倒链等。
1.3 作业条件:
1.3.1 安装前应对通风道质量进行检查，凡不符合质量要求的不得采用，并作出明显标记。构件如有缺陷，应重新进行加工或修补后方可使用。
1.3.2 在墙上可预先弹出通风道的位置、标高线，控制好上下通风道之间的水平距离
标高，避免安装时安放不下。
1.3.3 顶板已预留好的安装洞口，应按照图纸剔凿好，上下贯通。

二、施工操作工艺措施及主要做法要求
2.1 工艺流程：安装通风道→临时固定→斜答钢筋→灌缝→养护→上层通风道安装→
出屋面→安装止回阀→风帽安装。
2.2 施工操作要点及要求
2.2.1 进场安装，预留孔洞的拆模及不适剔凿需需方提前安排主体分包班先完成，由
于更换班组或者主体技术负责人只看建筑图，审图不细，未见图纸中建筑说明通风项所选图
集要求，时常把预留孔洞留小或者大小边换位。无论什么情况预留孔满足安装要求即：截面
大小外扩50mm。整改剔凿勿忘将楼板钢筋一起割掉。
2.2.2斜搭螺纹代替图集植筋安装（详见图4）：2*Φ12（14）钢筋隔层放置。依据单栋楼体高度每三层一卸载，第二层必须有卸载（防止家装过程当中有的首层业主把烟道砸掉）。临时荷载按图集植筋，位置为对接截面壁厚处详见图2，根本无法施工，墙角位置靠墙一遍电锤无处下手，赶上有钢筋必须移位，图集编制人员考虑不周。特别是截面小的250*250/300*250等规格详见图3，若将钢筋移至截面内，风道安装后期安止逆阀、屋面防水、保温垃圾清等工序，难免异落入烟道内。无阻直落到首层，若被植钢筋挡在某一层，100％影响通风，若是加上混凝土掉入有钢筋和现浇效果等同。后期使用中出现此问题处理费用巨大。

2.2.3吊线：跟据通风道尺寸，从顶层到底层吊线，在墙上弹出通风道安装边线。实际做不到因预留孔、墙体胀模、漏浇砼都造成通线做不到，实际安装只能保证单层垂直度达标。
2.2.4安装通风道：将通风道下段安放在钢筋上，并临时加固。从上层楼面将上段通风道吊装在下段通风道上。
2.2.5 临时固定：经检查位置准确，上下顺直无错位后，用木楔或弓型钢筋（吊缝可以不取出）对通风道进行临时固定。
2.2.6 支模或吊缝：每栋通风道安装完，总包应及时安排二次结构班组吊模，
将楼板与通风道之间的空隙用C20细石混凝土填满，振捣密实，刷防水油。如果通风道有破损或卸载钢筋翘起接缝过大，应及时加覆网格布网108胶灰做粘接剂处理，防止灌缝时将混凝土落入通风道内。
2.2.7 养护：混凝土浇筑完后，应及时养护到规定强度。
2.2.8 顶层通风道安装：按上述工序安装顶层通风道。一般顶层比标准层要高100，安装前要实测，并将伸入出屋面预留洞口200mm长度加上，便于出屋面烟道吊缝。
2.2.9风帽出屋面按图集施工，靠近女儿墙、设备间墙近的要做引流移位，99％技术人员忽略此项图集规定（详见图7）。双连体风帽出屋面一样都要关注选取风帽规格的*大直径是否满足风帽转动的原则。平屋面伸出高度不得小于0.6m，且不得低于女儿墙高度。坡屋面遵照图集要求预留详见。
　　　　
2.2.10建议无论图纸设计有无要求，厨房根部增加防水台，恒大、万科、碧桂园开发商早就要求总包这样做了，因上层业主漏、跑水殃及楼下层业主，卫生间做防水可以不做，总包*大限度减少售后维修费用。详见图8。

2.2.11选用无动力风帽，出屋面“井”不用出外檐图9，后期自制盖板时长*宽放大150mm一次搞定。可以省工省料。预留孔图集所选风帽直径缩50mm，厚度60-80mm（盖板需方自制详见图12、13备注）。已经预留的采用内吊模把天方改成地圆图
10、无动力风帽进场码放如图11。

2.2.12止回阀安装前，必须与项目技术主管确定好进风口方向和距离楼板的高度，切忌随心所欲造成拆改，改孔不能一次性到位很麻烦。目前市场厨房选择简易防火阀+卫生间塑料（卫防火意义不大）搭配安装，一降低造价、二是又满足验收要求。当然业主有要求万科*了更好的可随意选择。

三、质量要求
3.1 主控项目
3.1.1 安装时构件的混凝土强度必须符合设计要求和施工规范的规定。
3.1.2构件型号、位置、支撑钢筋必须符合设计要求，且无变形、损坏现象。
3.1.3 构件接头（接缝）的混凝土或砂浆必须计量准确，浇捣密实，且认真养护，其强度必须达到设计要求或施工规范的规定。
3.2 一般项目
3.2.1 构件斜搭钢筋端头必须由楼板支撑，不能单挑。
3.2.2 允许偏差和检验方法见表3.2.2。
　
四、注意事项
4.1 成品保护措施
4.1.1 通风道运输、堆放时，应放好垫木，宜竖向堆放。
4.1.2 堆放场地应平整、夯实、垫板。
4.1.3 通风道安装过程中应轻拿轻放，以免磕损。
4.1.4 安装通风道时不得碰撞两侧砖墙或抹灰墙面。
4.1.5 施工中注意不可将杂物掉入通风道内，堵塞通风道；施工完成后更应将通风道口及时进行覆盖，以防杂物落入。
4.2 应注意的质量事项
4.2.1 通风道应按照尺寸、位置开口方向进行安装，不得混用。
4.2.2 通风道上下用木楔临时固定，应尽快支模堵洞，堵洞用C20混凝土（加10％水泥掺量的膨胀剂）。
4.2.3 安装完毕后，将通风道上口及时盖好，防止异物掉入。高层选用烟道规格达800*800不遮盖安全隐患大。
4.3 应注意自身的安全问题
4.3.1 进入施工现场，戴好安全帽；
4.3.2 遵守场安全管理条例，严禁违章施工；
4.3.3 施工现场用电，应由专业电工进行接线，严禁私拉乱接；
4.3.4 运输、安装通风道时注意相互配合，协调一致，并有专人监护；安装时，作好临时加固措施，以防倾倒伤人。
4.3.5层高超过3米拼接安装用脚手架应搭设稳固，必须有项目专业架子工配合完成。
4.3.6斜屋面安装风帽必须要有安全措施。拒绝单人安装。

五、包砌止逆阀孔洞的预留
目前设计厨、卫管井包砌工序在土建施工环节中，因需方未按照供方要求预留造成二次开洞供方仅提供产品不负责安装。
　　　　　　　　　　　　
售后质保
8.1.无论确认用哪一种止回阀，卫生间工程塑料用抗裂砂浆法兰四周打满粘接到进风口部位、厨房金属阀（防火型）靠自带弹簧卡扣固定，便于日后精装贴砖阀体取下。需方要求用结构胶固定辅材、人工费增加由需方自担。用详见下图
　　　
安装方法
8.2.由于精装市场没有监督机制，瓷砖排气管道部位大部分贴不到顶，业主也不清楚，交房时止逆阀不拆直接排烟道软管，造成止逆阀松动漏气责任与我方无关。正确的安装方式（详见下图），为了*大限度防止漏气、串味软管接头和止逆阀四周打自行一圈密封胶。
　　　　　　　　　
密封胶粘接防止漏气串味
8.3.高端市场止逆阀很多，一个止逆阀可以和一根烟道工程价格，业主自行更换的、针对业主的个性需求，为了省掉厂家的上门服务费用排烟有问题不在我方售后范围之内。
　
高端止回阀
8.4.止回阀属于易耗品，止逆阀建议一年更换一次，因油烟附着在阀体闭合片上，有时因烟机功率低基本上在一个位置上不受风力改变状态，多高级的止回阀原理都一样，化繁为简，20年从业经验*佳止回阀*下图款。　
　　　　　　　　　　　　　　　　
8.5.噪音投诉　　　　　
8.5.1.厨、卫噪声大部分由于精装软管安装固定不牢引起、止逆阀自身不会有噪音。
8.5.2.选用无动力风帽时，因总包不按图集自制盖板，预留孔洞又超出烟道截面，风帽安装直接固定在现浇檐边或者盖板强度低风帽固定不牢，安装完风帽收口摊灰少等原因，引起风帽底片共振出声，有时因平屋面后期避雷端固定有偏差，风帽自传与球体发生剐蹭引起的噪声，有也是微小的不会影响业主的生活质量！服务至上享受此项售后服务的前提：需方提供投诉业主邀请第三方专业检测机构依据GB50118-2010《 民用建筑隔声设计规范》噪音超标的检测结果，建筑物噪音影响因素巨多，但是只要判定是我方风帽质量原因造成指标超标的，我们郑重承诺：除无条件更换风帽外还承担业主的检测费用。　
　　　　　　　　　　
施工案例：
北京通典铭居（中铁十八局）、唐山20冶项目、时代奥城+瞰海（中建八局）、力神大厦+凯立天香水畔+南八里台示范镇（天津六建）、天赐园（总包四）、塘沽好望角娱乐超市+ 芸薹花园+城市别墅（中建六局）、塘沽仕嘉小区+阳光卡蒂尔（河南润华）、阳光100+柳林职工宿舍（中铁十八）、浯水道经济适用房+北站货场职工宿舍（中铁建工）、海逸长洲（天津二建获“海河杯”）、江胜天鹅湖+水岸江南+塘沽伴景湾家园+龙都海天尚景+宏泽滨海项目+阳光新业国际万东花园+塘沽红光家园+保利天津大都会+津南惠丰花园一、二期+“百脑汇”科技大厦（获2002“海河杯”）+万科假日风景+大港3号院一、三期+廊坊大学城荣盛地产项目+东丽湖东小镇（南通二建）、塘沽紫云国际（江苏弘盛）、天拖瑞丽苑+瑞景花园+万科民和巷（龙祥建设）、万顺西康路塞顿中心 + 珑筑（天津一建）、峰汇广场（南通三建）、中新城上城1#、9#+嘀嗒（上海海地）、塘沽泰和金都+贻成观澜（浙江中达建设）、天津迎宾广场+丽水园（华冶建设）、和苑家园一、二期（22冶）、谢庄回迁项目+民航大学教师宿舍（南京海外）、官邸3号别墅+逸都城市岛+北塘新家园+滨海智谛山（浙江宝业）、星耀五洲+富力城一期（华莹建设）、大中华橡胶厂地块（河北中瑞）、天津城理工大学+西青看守所+外语学院+西青高庄子赵庄回迁项目（绍兴一建）、中新生态城白领公寓+天津大学新校区+河北工业大学公寓+蓟县医院（荣获2015鲁班奖）+西青建福园提升改造（天一建设）、响锣湾-浙商大厦+盛达园+梅江安全局宿舍（天津三建）、中华世纪广场（浙江五联）、汉拿国际花园+响螺湾金唐大厦（中建一局）、金厦总部基地（苏兴建设）、华北城F1公寓(中国青建)、滨海设电厂综合楼（通州建总）、天津眼科医院+富力津门湖二期+阳光100（中国新兴）、武清时代广场（江苏武进）、万科海港城3期（福建八方）、联发琴墅+联发第五街（福建三建）、新湖香格里拉（天津新宇）、滨海奥莱赛城+唐山唐诗里+恒大名都+天保意境兰庭+天津空港总医院（荣获2015鲁班奖）+复地滨湖湾+名门+廊坊龙河盛都+唐山唐诗里+和平保利天汇中心+津南恒大-恒华悦府+北大资源壹号公馆（中建五局）、老板娘水产城（中建一局）、大地12城+宝利国际+汉沽海宁湾+汉沽学仕府花园（南通建工）、亿城庭堂+万科金域蓝湾+招商钻石山+汉滨花园+117大厦（中建三局）、海顺置业逸都城市岛 （浙江宝业）、 唐海渤海明珠+中华文化会馆3#\4#地+天津、廊坊恒大名都+北塘古镇+中国民航学院图书馆+中铁国际城+黄骅润景康城+金地艺城悦府（中铁建设）、新梅江万科翠柏园（浙江宝华）、香河城上城（河北建设）、天津健康产业城香醍官邸（南京建工）、融创星河和平印(浙江宝业)、融侨官邸(中建二局)、中新生态城公屋+天保天津港保税区B01地块+中加示范镇+胡家园回迁项目+远洋地产项目（中建八局）、天津13届全运会女子足球（中建三局）、棒球运动比赛场馆（北京城建）、田径综合训练馆（天一建设）、中海四信公寓（中建三局）、天津国家展馆海沽道项目（中建三局）、津南万科公园里+万科东第+万科紫台+万科华苑SI+南开府（天一建设）、星河北辰铁东路项目（山歌建设）、团泊新城-泊湖林奇郡（南通二建）、宁河保利天汇住宅项目（中建五局）、葛沽安居项目（中铁建设）、绿城中国桃李春风（天元建设）、绿城中国春熙明景（中国五冶）、北淮淀安居项目+宁河旭辉地产+喜峰家园（南通建工）、中共天津市委党校（中建八局）、中新生态城贻成锦华园（河南木森）、金钟河大街南地块项目+宝坻红星广场+民航大学医院+花语天著C10+西派国印四期+保利保利拾光年（中铁建设）、通州鲁能格拉斯小镇六、七期（南通建工）等......　
