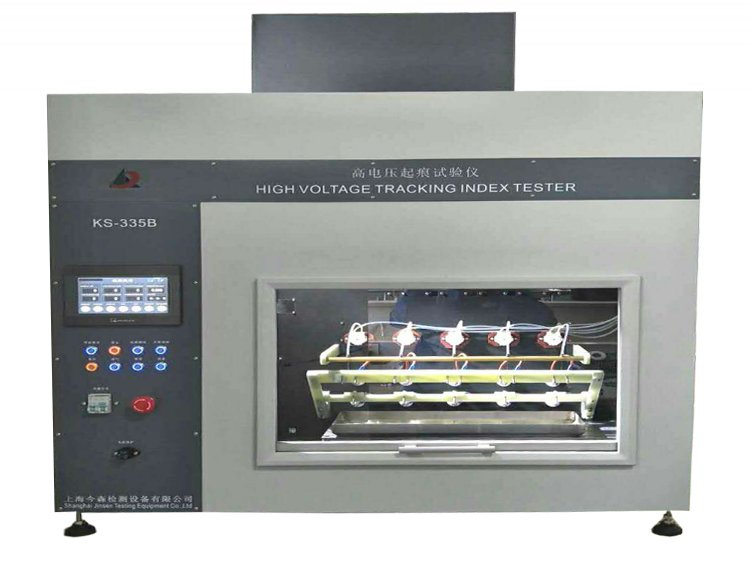

触摸屏型高压漏电起痕试验仪

价格：电询 产地：上海 品牌：insment 型号：KS-335B 规格：全自动 上海今森检测设备有限公司 在线咨询

详情介绍更新时间：2022/11/17 8:45:06

产品用途：

KS-335B复合绝缘子高压漏电起痕试验机适用于对绝缘子、硅橡胶等固体绝缘材料进行耐电痕化和蚀损的试验，模拟在工频（48Hz - 62Hz）下，用液体污染物和斜面试样，通过耐电痕化和蚀损的测量评定在严酷环境条件下使用的电气绝缘材料的耐电痕化和蚀损等级。

产品特点

1、试样数量：复合绝缘子漏电起痕试验仪支持5路试样同时进行试验，每路都有独立的控制系统进行控制。

2、测控电路：复合绝缘子漏电起痕试验仪核心控制系统由西门子PLC控制，通过光电隔离方式进行采集电压和电流，有效解决抗干扰问题使数据采集保持稳定。

3、操作显示：复合绝缘子高压漏电起痕试验机显示部分是10寸触摸屏，操作方便，数据显示直观，能够实时显示每个试样的实时泄露电流和从实验开始至此时的*大电流值以及每个试样的实时电压值。

4、报警提示：泄露电流0mA到100mA范围内可以自由设置，当实验中当某一路试验电流超过设定电流值时，能够提示报警，并切断该路高压电源，并不影响其它试样继续做试验。

5、滴液控制：滴液流量大小由蠕动泵控制；蠕动泵的流量可在10寸触摸屏上根据实际需求自由设定，设置简单便捷；且流量在试验过程中实时显示。

6、液体回收：复合绝缘子漏电起痕试验仪的盛放试验液体的槽和试验用过的液体分开盛放。保证试验液体的精准性。　7、时间记录：复合绝缘子漏电起痕试验仪每组试验的时间实时记录，单位为分钟。

8、自动升压：设定试验电压，自动升到规定的电压。

9、自动归零：试验完毕后，电压自动归到零位。

10、试验时间：可以自主设定试验时间。

11、排风系统：具有独立排风的抽风系统，可将试验过程中产生的有害气体有效的排除室外。

12、照明系统：复合绝缘子漏电起痕试验仪配有独立照明系统，当需要观察内部试验情况且外部灯光亮度不够时可开启照明灯。

13、电压稳定：复合绝缘子漏电起痕试验仪的高压通过自耦变压器调压后的电压供给固定变比的油浸式变压器从而产生高压。由于油浸式变压器油固定的容量，则能保证在固定电压下做实验时，试验回来中的电压降很低。

14、数据校准：设备长时间使用后会造成电压和电流的变化，复合绝缘子漏电起痕试验仪可对电压和电流进行校准。　15、试验电压：直流电压，交流电压。

16、试验方法：恒定电压法，逐级电压法。
产品参数：

1、执行标准：IEC60587-2007《评定在严酷环境条件下使用 的电气绝缘材料电痕化和耐蚀损的试验方法》 和《GB/T6553-2014评定在严酷环境条件下使用的电气绝缘材料耐电痕化和腐蚀的试验方法》

2、试验电极：厚1.2mm　；材质：304不锈钢，数量为5对；电极分上电极和下电极均按照标准尺寸和形状加工而成。

3、电极距离：50.0mm±0.1；上下电极和试样的固定通过电极支架来实现。

4、电极支架：材质为8毫米的黄色环氧树脂板雕刻而成，无论绝缘性和耐腐蚀性均都超过国标要求等级。

5、试样的固定：试验材料通过试验电极来固定在电极支架上，电极支架可以方便拆下，在设备外将实验材料和电极固定在电极支架上后在整体安装在设备内部；固定好试样的试样支架通过滑动插槽固定在设备内部。

6、试验支架的固定：将整体电极支架固定的zhi定位置后，用电极线连接相应电极和对应插孔，电极线和电极用鳄鱼夹子连接，电极线和设备用4毫米香蕉插头连接

7、恒温槽：量程为室温—100度，内丹尺寸为长300毫米宽150毫米深150毫米，内丹材质为304不锈钢；将配好的溶液　　　　　倒进恒温槽内，我们可以根据试验所需的温度的溶液进行设定恒温槽使其溶液保持在我们所需的温度范围内。

8、蠕动泵：量程为0.00011毫升/分钟——720毫升/分钟，可以在电脑升自由设置，单个蠕动泵控制5路回路中液体的流速。蠕动泵通过数据线与PLC相连，蠕动泵接受PLC发出的信号

10、滤纸：8层滤纸，滤纸放置在电极与试样之间，用于储积液体，滤纸裁剪的形状需和标准要求一致。

11、、污染液：质 量分 数 为(0.1 士0.002)％分析纯NH,CI(氯化钱)，污染液 在 (23士)I℃时的电阻率应为(3.95 士0.5 )Ω.M,建议用电导率测试测量准确后在进行使用。污染液加人滤纸衬垫中，以使在加电压前，在上、下电极之间形成均匀的液流。

12、污染液流速选择:参照GB/T6653-2014试验标准进行
13、试验电源：220±10％VAC / 50±0.5Hz
