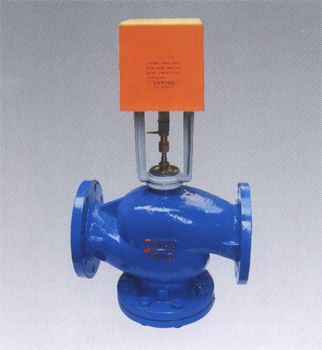

VB一7000系列法兰电动阀

价格：电询 产地：上海 型号：VB一7000 规格：DN50-300mm 上海天钢阀门有限公司 在线咨询

详情介绍更新时间：2011/3/17 9:36:33

◆用途
　　VB-7000系列法兰阀调节阀用于空调通风、热处理厂的工业和工厂流体控制。
◆结构
　　VB-7000系列法兰阀调节阀包括阀体、阀盖、阀瓣、阀杆、轴封、密封件。
◆安装
1．按阀体显示的流动方向安装。
2．安装阀前应保证管道清洁、没有焊接时留下的氧化物。
3．管道与阀体相连接时必须完全吻合。并不受振动。
4．用高温流体(如蒸汽、过热的水、透热液体)作业的工厂，安装时应使用伸缩接头，以避免管道膨胀， 挤压阀体。
5．驱动器垂直安装在阀体之上、避免驱动器装在阀的下面。
6．需留出足够的空间以便日常维护时，从阀体上拆卸驱动器。
7．阀不能安装有于爆及环境温度高于50℃和低于-5℃的环境中，也不能置于蒸汽、水力喷射或滴漏处。
◆主要技术参数　　　　　　　　　　　　　　　　　 ◆主要材料
介质：热冷水、50％乙二醇、蒸汽　　　　　　　　　　　l、阀体、阀座：球墨铸铁H200
介质温度：2-120℃　　　　　　　　　　　　　　　　　 2、阀瓣：黄铜
公称压力PN：1600Kpa　　　　　　　　　　　　　　　 3、阀杆：不秀钢
流量特性：等百分比或线性　　　　　　　　　　　　　 4、执行器
渗漏量：Kv值的0．05%
◆阀门的型号及尺寸
型号 规格
DN(mm) 主要尺寸(mm) 行程
(mm) 执行程
△Pmax 关闭压差
二通 三通  L H H1 D K C n-d  (KPa)
VB7200-50 VB7300-50 50 230 450 145 165 125 20 4-18 45 500 500
VB7200-65 VB7300-65 65 290 468 150 185 145 20 4-18 45 400 400
VB7200-80 VB7300-80 80 310 475 185 200 160 20 8-18 45 300 300
VB7200-100 VB7300-100 lOO 350 475 205 220 180 22 8-18 45 300 300
VB7200-125 VB7300-125 125 400 504 230 250 210 22 8-18 45 200 200
VB7200-150 VB7300-150 150 410 532 280 285 240 24 8-22 45 100 100
VB7200-200 VB7300-200 200 520 550 280 340 295 30 12-22 45 100 100
