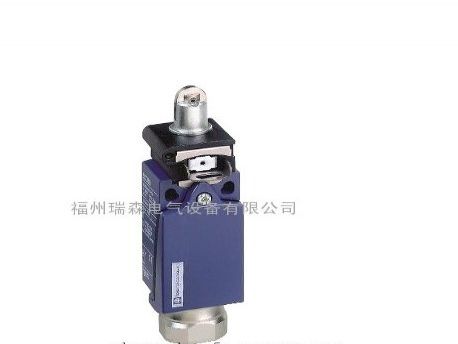

Schneider行程开关XCDR系列XCDR2102G13极速报价

详情介绍更新时间：2021/8/23 15:25:23

主要信息

产品系列 OsiSense XC

系列号标准型

产品类型限位开关

产品短名 XCDR

传感器设计紧凑型

复位有

本体类型固定式

操纵头类型直动式头部

材料金属

本体材料 Zamak

头部材料 Zamak

固定模式由本体

操作头运动线性

操作头类型弹簧返回，滚轮直动式金属

方法类型侧面运动 2方向

电缆进线孔 1个适用于Pg13 5电缆密封接口，电缆外径: 9... 12 mm

极数 2

触点类型 1NC+1NO

触点动作瞬动

补充信息

开关触发 30° 凸沿

电气连接螺钉夹端子，夹紧力:1 x0.34...2x2 1.5 mm2

触线绝缘形式 Zb

强制打开有

强制打开*小力量 36 N

*小跳闸力 12 N

*大操动速度　0.5 m/s

重复精度触发点为0.1mm佰万次操作周期

触线规定牌号　Q300, DC-13(Ue= 250V, le= 0.27 A)符合EN/EC 60947-5-1附录A

A300, AC-15 (Ue= 240V, le=3 A), lthe= 10A符合EN/EC 60947-5-1附录A

额定绝缘电压[Ui] 500 V污染等级3符合EN 60947-1

500 V污染等级3符合IEC 60947-1

300V符合UL508

300V符合CSA C22.2 No 14

接线端子间的阻抗　<= 25 MQ符合IEC 60255-7安全等级3

额定冲击耐受电压[Uimp]　 6 kV符合IEC 60664

6 kV符合IEC 60947-1

短路保护　10A由gG熔断器熔断器

电气寿命 5000000 次DC-13 120V 4 W <= 60次/分钟0.5 IEC 60947-5-1附录C

5000000次DC-13 24V 10 W <= 60次1分钟0.5 IEC 60947-5-1附录C

5000000次DC-13 48 V 7 W <= 60次分钟0.5 IEC 60947-5-1附录C

宽度　31 mm

高度　65mm

深度　30mm

产品重量　0.22 kg .

ISO n°1端子　(13-14)NO

(21-22)NC

环境

抗冲击 50 gn (持续时间= 11 ms)符合IEC 60068-2-27

抗振动 25 gn (f= 10.. .500 Hz)符合IEC 60068-2-6

IP保护等级　IP66 符合IEC 60529

IP67符合IEC 60529

IK保护等级 IK04 符合EN 50102

过电压种类　Class I 符合NF C 20-030

运行温度 -25...70 °C

贮存环境温度 -40...70 °C .

保护处理　TC

产品认证　CSA

UL

符合标准　 EN 60204-1

EN 60947-5-1

IEC 60204-1

IEC 60947-5-1

UL 508
