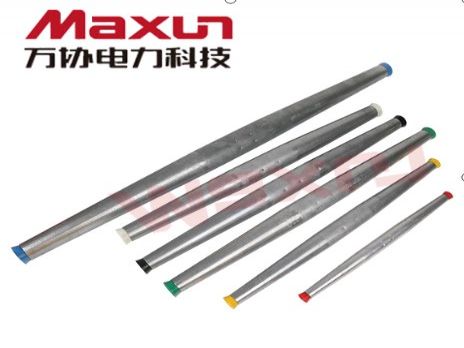

自动快速锥型管,自动快速接续管,合接头

价格：73元/条 产地：浙江省乐清市 品牌：万协电力 型号：GL-4042A 规格：锥型快速接续管 万协电力科技有限公司 在线咨询

详情介绍更新时间：2021/7/19 14:57:49

产品介绍
Product introduction

概述
锥型快速接续管适用于导线接续及断线线路维护抢修。是依靠张力的设备，安装时线路至少具有导线额定强度10％ 以上的张力，以确保可靠的电气连接，电流通过导线的金属线夹将电流传到另一端。
解决方案
导线在接续时传统JY，JT 等接续管要*设备，费时、费力，用快速接续管安装方便、省时、省力。当输电线路的电缆发生故障时， 故障点一般都会被烧毁一小段。如果遇到直埋、排管等电缆长度没有预留的情况，直接将烧断的电缆连接，往往因长度不够而无法直 接连接。已有的解决办法是通过多个中间接头的连接弥补长度不不足，有耐张力不好，容易第二次断裂或电线脱落造成事故，维修成 本高等问题。锥型快速接头具有连接强度高，不易拉扯断，使用方便，导电性能强等特性解决上上述问题。
结构特点


▪ 可承受导线自身的全强度
　 锥型外壳设计保证了其与导线间高强度的附着力
　 内部的金属线夹嵌入导线内部
▪ 安装无需特殊的工具，无压接操作
▪ 方便带电作业安装
▪ 简化了安装步骤，大大提高了作业的安全性
▪ 可提供不输于导线的导电性能
　金属线夹可将电流传导至具有更高导电性能的外壳上
　金属线夹的啮口齿可穿透导线表面残留的氧化层
　大面积的接触点有助于散热
　啮合的金属线夹在张力变化的各种情况下均保持良好的导电性能
选型表
Instructions for ordering

规格及技术参数
规格型号 铝绞线 架空绝缘导线 钢芯铝绞线 直径范围 导帽颜色 长度(L) 直径(φ) 耐张强度(KN)
GL-401       4.68 ～ 6.7 蓝色 350mm 25 12.6
GL-402A 16mm2 16mm2 16mm2 5.59 ～ 6.35 红色 350mm 25
GL-4042A 35mm2 35mm2 35mm2 5.59 ～ 8.13 红色 350mm 25
GL-404A 35mm2 35mm2 35mm2 5.84 ～ 8.13 红色 350mm 25
GL-406A 50mm2 50mm2 50mm2 9.02 ～ 10.16 黄色 492mm 36 23.6
GL-4076A       9.02 ～ 11.94 黄色 492mm 36
GL-407 70mm2 70mm2 70mm2 10.16 ～ 11.94 黄色 492mm 36
GL-408 95mm2 95mm2 95mm2 11.43 ～ 13.46 黑色 619mm 46 58.3
GL-4098       11.43 ～ 15.11 黑色 619mm 46
GL-409A 120mm2 120mm2 120mm2 12.83 ～ 15.11 黑色 619mm 46
GL-410 150mm2 150mm2 150mm2 15.32 ～ 16.92 绿色 619mm 46 65.02
GL-411 150mm2 150mm2 150mm2 16.74 ～ 18.39 绿色 619mm 46
GL-412 185mm2 185mm2 185mm2 18.34 ～ 20.19 白色 619mm 50 80.19
GL-413 240mm2 240mm2 240mm2 19.81 ～ 21.79 白色 619mm 50
GL-1319A       21.2 ～ 22.5 蓝色 916mm 57 90.1
安装步骤
1. 用导线刷清除导线表面氧化层；

2. 在导线上量取从接头滚花处至导帽的长度，并做好标记；

3. 平稳的将导线插入至中间固定块，向外拉动检测导线是否夹紧。
