gyz四氟乙烯板式橡胶支座

价格：电询 产地：衡水 型号：F4 衡水汉江橡塑科技有限公司 在线咨询

详情介绍更新时间：2022/11/18 9:41:49

该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台;有良好的弹性以适应梁端地转动;有较大地剪切变形以满足上部构造的水平位移;
性能:本产品由多层橡胶片与薄钢板镶嵌、粘合在一定压力、一定温度和一定时间内硫化压制而成。有足够的竖向刚度以承压垂直荷载，能将梁板上部构造的反力可靠地传递给墩台，有良好的弹性，以适应梁端的转动;又有较大的剪切变形以满足上部梁体构造的水平位移。
特点:本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比，有构造 简单，安装方便;节约钢材，价格低廉;养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益;有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。

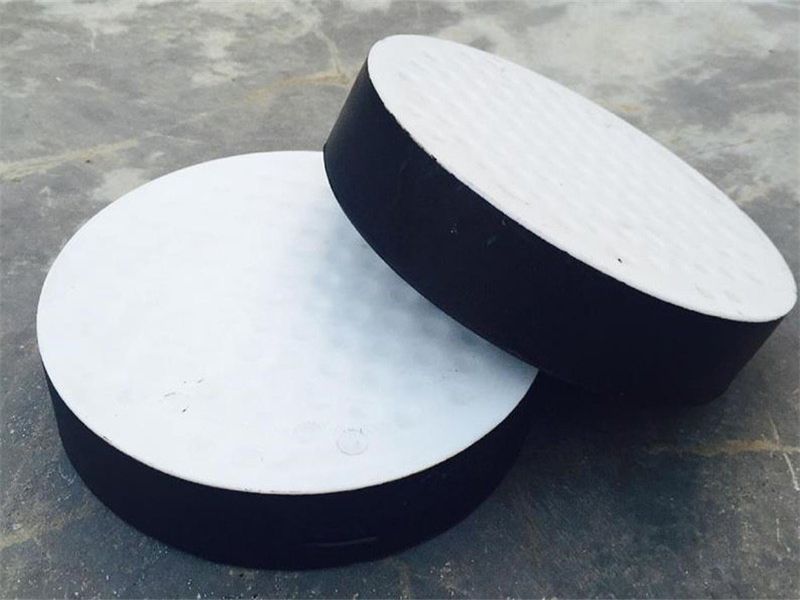

称四氟滑板式桥梁支座，本产品是于普通板式橡胶支座上粘接一层厚2-3Mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯与梁底不锈钢板间的低摩擦系数(μ≤0.03)可使桥梁上部构造的水平位移不受限制，跨度>30米的大跨度桥梁、简支梁连续板桥和多跨连续梁桥可作活动支座使用;连续梁顶推、T型梁横移和大型设备滑移可作滑块使用。
板式橡胶支座的检测主要包括:板式橡胶支座成品力学性能的检验、支座外观、几何尺寸、解剖检验以及胶料力学性能的检验等。对于橡胶支座进入施工现场后的抽检试验,胶料力学性能的检验有一定的困难。故支座的成品力学性能、外观质量、几何尺寸、解剖质量是决定支座是否能够正常使用的重要指标。板式橡胶支座成品力学性能的检验主要包括:极限抗压强度、实测抗压弹性模量、实测抗剪弹性模量、实测老化后抗剪弹性模量、实测转角正切值、实测四氟板与不锈钢板表面摩擦系数。

查看板式橡胶支座的安装施工图纸，主要注意板式橡胶支座的规格型号、厚度、设计承载力等主要技术参数。四氟滑板橡胶支座还要注意预埋钢板的尺寸和安装位置及方向;
选用板式橡胶支座时,支座的*大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10％对于弯、坡、斜、宽桥梁，宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠或坡形的橡胶支座;当桥梁纵坡坡度不大于1％时，板式橡胶支座可直接设置于墩台上，但应考虑纵坡影响所需要的厚度。当纵坡坡度大于1％时，应采用预埋钢板(加楔形钢板)、混凝土垫块(带坡度的垫石)或其他措施将梁底调平，保证支座平置。板式橡胶支座应按JTG D62的有关规定验算并在验算满足规定要求后方可使用。
板式橡胶支座安装处宜设置支承垫石,支承垫石平面尺寸大小应按局部承压计算确定,垫石长度、宽度应比支座相应的尺寸至少增加50mm左右，其高度应为100mm以上，且应考虑便于支座的更换

支座垫石内应布置钢筋网，钢筋直径为8mm时，间距宜为50mm×50mm，桥梁墩、台内应有竖向钢筋延伸至支座垫石内，支座垫石的混凝土强度等级不应低于C50。支座垫石表面应平整、清洁、干爽、无浮沙。支座垫石顶面标高要求准确无误。在平坡情况下，同一片梁两端支承垫石及同一桥墩、台上支承垫石应处于同一设计标高平面内，其相对高差不应超过±1.5 mm，同一支承垫石高差应小于0.5 mm。
GJZF4板式橡胶支座又称为“四氟滑板式支座(GJZF4、GYZF4系列)”，它就是在板式橡胶支座的表面粘复一层1.5mm-3Mm厚的聚四氟乙烯板。本产品除具有GJZ系列橡胶支座的所有功能外，由于采用了聚四氟乙烯滑板使梁底不锈钢板之间的摩擦系数变得很低，可以使桥梁上部构造的水平位移，不受桥梁支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该产品除具有球冠支座的功能外，还特别适用大位移量的桥梁。
