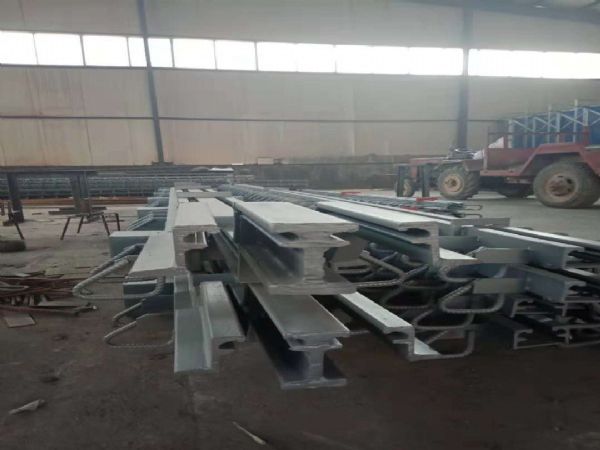

模数式桥梁伸缩缝D160型

价格：1160元/米 产地：河北 品牌：天鹏 型号：160 规格：D 衡水天鹏橡塑制品有限公司 在线咨询

详情介绍更新时间：2022/11/16 9:05:47

模数式伸缩缝自身坚固可靠,伸缩装置的边梁及中梁采用16Mn钢轧制而成，能承受大流量、大吨位车辆的垂直荷载与水平冲击。其锚固构件同梁体、桥台的预埋钢筋焊接牢固，能将车辆荷载可靠地传递至墩台，结构合理、坚固耐用，适用于设计荷载汽—超20，挂—120之桥梁。

模数式伸缩缝具有伸缩灵敏本装置多组缝的位移控制系统由橡胶弹簧、四氟承压支座等弹性元件或斜向支承构件组成，各组位移均匀，伸缩摩阻力小。

在伸缩缝装置内安装止水防蚀嵌装于每组钢梁沟槽内的氯丁橡胶密封条。按桥宽整条加工，具良好的弹性变形与防水防尘功能；能有效保护伸缩装置内部构件及梁底支座免受浸蚀。

本产品是一种具有使桥面平顺、行车舒适本伸缩装置既能保证梁体的自由伸缩位移，又能使桥面接缝形成一个平顺整体，行车平稳舒适。

本产品具有移位量大，选择便利本装置位移量按模数设计制造，由80至1200mm。桥梁设计建设部门可根据桥梁上部构造实际伸缩量自由选定。
　 GQF-D型桥梁伸缩缝的D指的是桥梁伸缩缝的伸缩缝量，有40、60、80、160、240、320、400等伸缩量，单组式桥梁伸缩缝可以满足40、60、80的伸缩量，组合模数式桥梁伸缩缝可以满足80以上的伸缩量。

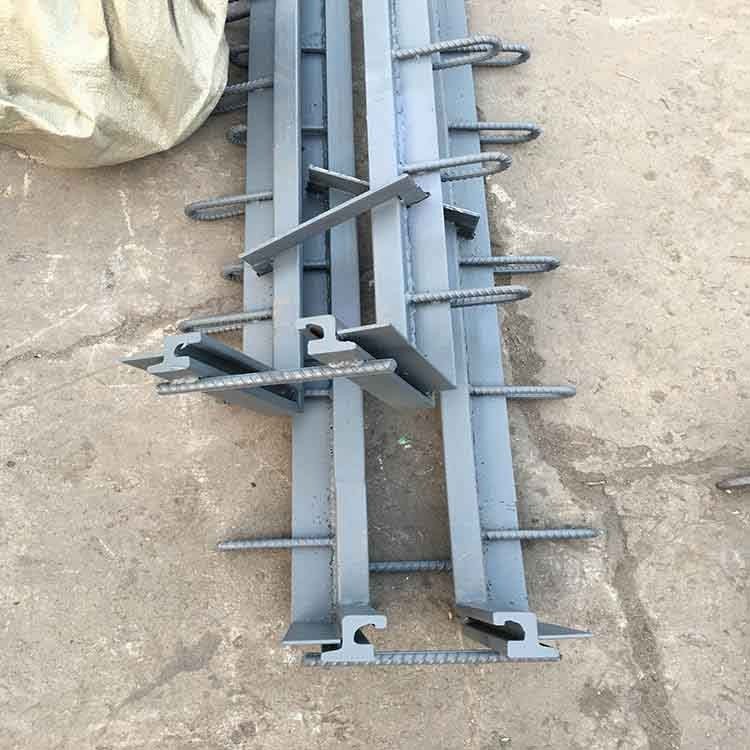

　　单组式桥梁伸缩缝即：GQF-C型、GQF-Z型、GQF-L型、GQF-F型、GQF-E型的统称。全都是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品，适用于伸缩量80mm以下的桥梁接缝处，均采用橡胶止水条止水，结构简单，安装方便。
　　

组合模数式桥梁伸缩缝：即GQF-MZL型数模式桥梁伸缩缝装置，适用于伸缩量80mm以上的桥梁，其特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩缝。该伸缩缝的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移平均，使所有中梁在一个位移控制箱内均支承在统一根垂直横梁上的传统作法，这样对大位移量伸缩缝非常有利，减少了横梁数目，使位移控制箱体积减小到*小范围，节约了钢材。该结构还克服了斜向支承式伸缩缝要求加工和组装精度相称高的苛刻前提，否则四连杆结构极易泛起自锁现象，影响伸缩自由和不易保证位移平均的弊病。该结构各连接处均采用既能滚动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可知足各种桥梁结构使用要求。
　　　

桥梁伸缩缝装置破坏的原因多数与锚固这些系统有关，锚固系统薄弱，本身就容易破坏，在车辆的重复的反复冲击下，会导致桥梁伸缩缝伸缩装置的过早破坏，因此伸缩装置的锚固系统也是相当重要。在进行浅埋式桥梁伸缩缝(GQF型C40,C60,C80型型号桥梁伸缩缝)施工前要按照设计准确的核对预留槽尺寸，并将预留槽内很好的来清扫干净。首先要对需切割的桥面分弹白色油漆线，以保证开槽缝的整齐、顺直，对于桥面系统伸缩位置两侧路面变形分，要适当加宽切除宽度，以保证混凝土与沥青混凝土接头分平整，另外，在切割时注意对路面的保护，做到不污染、不破坏为止。预埋锚固筋若不符合设计要求，必须首先处理，满足设计要求后方可安装伸缩缝。
　　　浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)在安装前应根据实际温度按照图纸设计中的计算公式调整组装定位值，用*卡具将其固定。在对槽内混凝土及砂袋清理时，注意保护预留槽内钢筋，以防造成缺少钢筋现象。安装时浅埋式伸缩缝(GQF型C40,C60,C80型桥梁伸缩缝)中心线与桥梁中心线应重合，并使其顶面标高与设计标高相吻合，并使横坡、纵坡与桥面横坡、纵坡相符。正确就位后，然后穿放横向联接水平钢筋，*好将伸缩缝上的锚固钢筋与预埋钢筋在两侧同时焊牢，如有困难，先将一侧焊牢，待达到已确定的安装气温后再将另一侧锚固筋全焊牢，并放松卡具，使其伸缩自由。完成上述工序后，在预留槽口内浇筑混凝土，浇筑混凝土时应采取必要的措施，振捣密实。浇筑时不允许混凝土溅、填在密封橡胶带缝中及表面上，如果发生此现象应立即清除。浇筑完毕后进行养护。
