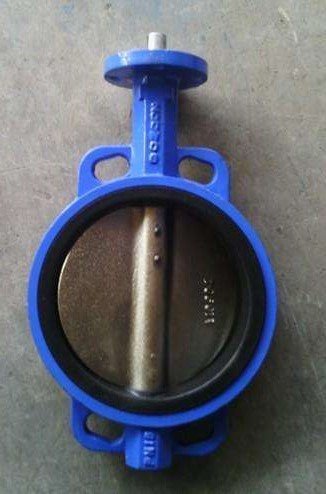

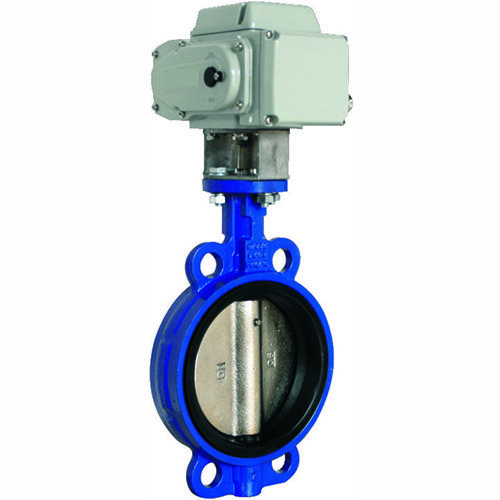

沃茨电动开关型蝶阀W-D971X电动阀门

价格：950元/套 产地：上海 品牌：shwatts 型号：W-D971X 规格：DN40-DN350 沃茨实业（上海）有限公司 在线咨询

详情介绍更新时间：2021/3/16 9:32:28

产品简介：
电动蝶阀适用于温度≤80℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等的给排水、气体管道上作调节流量和截流介质的作用。
主要特点
1、设计新颖、合理、结构独特，重量轻，启闭迅速。
2、操作力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
采用标准
设计标准：GB/T12238-1889
法兰连接尺寸：GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度：GB/T12221-1889
压力试验：GB/T13927-1992；JB/T9092-1999
主要技术参数
公称通径 DN（mm） 20-1600
公称压力 PN(MPa) 0.6 1.0
试验压力Ps（MPa） 强度试验 0.9 1.5
 密封试验 0.006 1.1
 气密封试验 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等

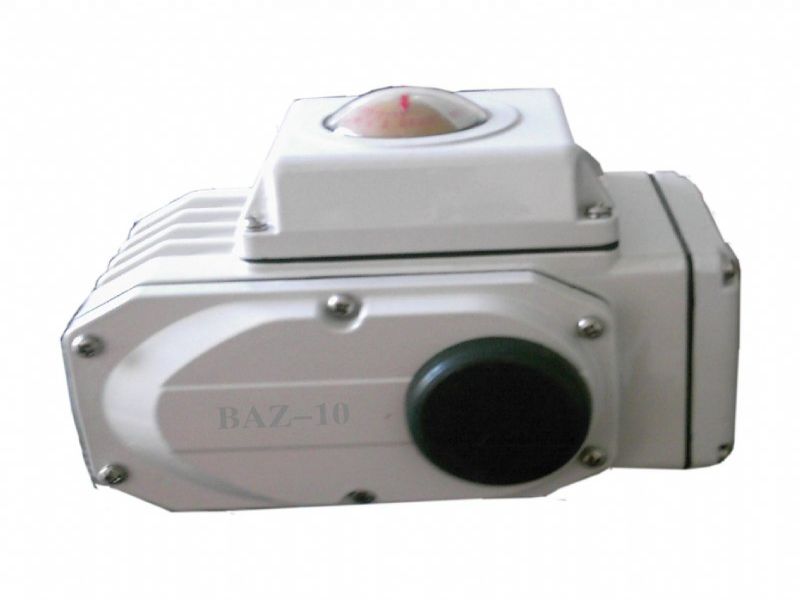

驱动形式 手动、蜗杆蜗轮传动、气传动、电传动
材质说明：
零件名称 材 料
阀 体 各种橡胶 聚四氟
蝶 板 灰铸铁 球墨铸钢 铸钢
密封圈 球墨铸钢 铸钢 合金钢 不锈钢 不锈钢及特殊材料
阀 杆 2Cr13 不锈钢
填 料 O型圈 柔性石墨
蝶阀密封材料选用和适用温度
材料品种 氯丁橡胶 丁腈橡胶 乙丙橡胶 聚四氯乙烯 硅橡胶 氟橡胶
代号 X或orj XA或or JA Xb或or JB XC、JC或orF XD或or JD XE或or JE
耐*高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
耐*低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
适用工作温度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃
产品规格及主要数据：
公称通径 L 0.6MPa 1.0MPa 1.6MPa H H1
  D1 Z-d D1 Z-d D1 Z-d
50 43 110 4-14 120 4-23 120 4-23 160 80
65 46 130 4-14 136 4-26.5 136 4-26.5 175 88
80 46 150 4-18 160 4-18 160 4-18 180 96
100 52 170 4-18 185 4-24.5 185 4-24.5 200 115
125 56 200 4-18 215 4-23 210 4-23 213 128
150 56 225 4-18 238 4-25 238 4-25 225 140
200 60 280 4-18 295 4-25 295 4-25 260 175
250 68 335 4-18 357 4-29 357 4-29 290 202
300 78 395 4-23 407 4-29 407 4-29 330 242
350 78 445 4-23 467 4-30 467 4-30 360 266
400 102 495 4-23 515 4-26 525 4-26 390 298
450 114 550 4-23 565 4-26 585 4-26 410 315
500 127 600 4-23 620 4-26 650 4-26 430 348
600 154 705 4-25 725 4-30 770 4-30 490 400
700 165 810 4-25 840 4-30 840 4-30 550 520
800 190 920 4-30 950 4-34 950 4-34 610 591
900 203 1020 4-27 1050 4-30 1050 4-30 680 660
1000 216 1120 4-30 1160 4-30 1170 4-30 730 670
1200 254 1340 4-45 1380 4-45 1390 4-45 835 780
1400 270 1560 4-45 1590 4-45 1590 4-45 960 895
1600 318 1760 4-52 1820 4-52 1820 4-52 1200 1020
