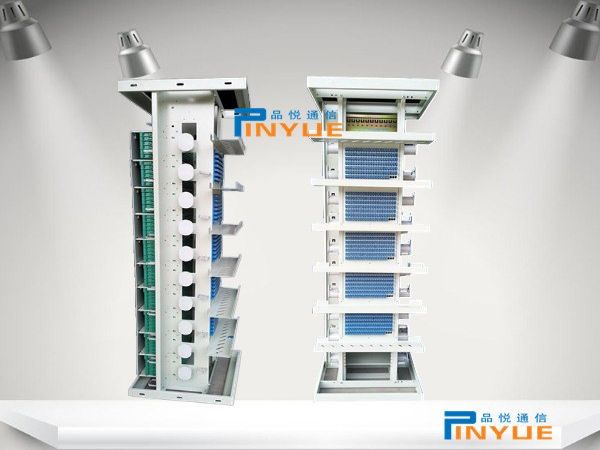

MODF光纤总配线架规格齐全

价格：电询 产地：宁波 品牌：宁波品悦 规格：齐全 宁波品悦通信设备有限公司 在线咨询

详情介绍更新时间：2021/2/19 10:56:20

产品特点：

国内双面布局、前后跳纤的操作模式，实现线路侧与设备侧的光纤交叉连接，沿袭双面MDF产品直列模块与横列模块调线的习惯；

敞开式机架，横列模块区有多层水平走线槽，前后立体式跳纤，解决跨架跳纤局部拥塞问题；

预留线路侧与线路侧，设备侧与设备侧的跳纤通道；

所有跳纤不出机架，无需光缆槽道；

可提供此类光总配的跳线管理软件，方便跳纤定长管理；

机架兼容普天分路器托盘。

产品规格 MODF光纤总配线架：新报价。根据用户的不同需求，不仅适用于机房原双面MDF逐步改造成双面光纤总配线架；同时也适用于新建机房大规模并架安装；而且也可以适合老机房现场改造。

安装

机架和72芯终端熔接模块为整件出厂，机架底部采用4个随机供应的M10*80膨胀螺钉与地面紧固，顶部开有4个ф9的孔，用于机房里的线架（槽）相连。并排安装时可拆取相邻的侧板这样可方便架与架之间跳线。

使用与维护

机架结构

（1）机架为式结构，架体采用冷轧钢板整体焊接，也可以根据需要安装左右侧板（外挂）与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角不小于110°，可自由开合2000次不损坏。
（2）机架采用双面操作，正面为线路侧直列模块，采用右出纤方式，用于外缆的固定、开剥、熔接与终端；背面为设备侧横列模块，采用左出纤方式，用于设备缆固定和成端，机架右侧有存储跳纤的绕纤轮，线路和设备侧模块通用。
（3）机架适用于上、下进缆的环境中，上走线环境中光纤光缆从顶部进入机架，并有的进缆（纤）孔；光缆（纤）进纤孔有护纤条保护，并有足够大的过纤面积。
（4）机架的设备侧横列模块区安装有多层水平走线槽，以满足多个机架并架时的走纤。
（5）架体有完善的保护接地系统。并保证光缆加强芯及其铠甲层有效接地。
走线方式
??室外光缆进缆：
室外光缆采用集中进缆方式，从机架顶部左侧位置引入过来的室外缆，在光 缆固定板上和中间光 缆固定板开剥、固定、接地后，套上护套管沿左边立柱跳线环引入每层一体化托盘（正面）里与尾纤相熔接，进行成端（具体见走纤示意图）。
??设备光缆进缆
设备光缆从顶部中间位置引入，到达每层的托盘前在光缆固定件上进行开剥固定，并与一体化托盘（背面）里的尾纤相熔接，进行成端（具体见走纤示意图）。
??跳纤：
当需要开通业务时，用一根跳纤将前后托盘相连即可。跳纤可定长，且跳纤不出配线
接地装置
机架高压防护接地装置与光缆中金属加强芯及金属护套相连，连接线的截面积大于6 mm2。
