车载限界检测装置,激光限界检测装置,生成测量数据和隧道轮廓图形

价格：电询 产地：武汉 品牌：鸿诚远大 型号：HYXJ-2D 规格：原装 武汉鸿城远大科技有限公司 在线咨询

详情介绍更新时间：2021/10/11 9:53:34

　 HYXJ-2D激光限界检测装置 地铁限界（刚性接触网）
　 HYXJ-2D车载限界检测装置采用激光识别处理、定位控制、数据融合、精准图像识别处理等先进技术，对隧道及设备、高架、地面、车辆段等进行全断面轮廓扫描测量，检测轨行区的设备限界（如站台设施、车站屏蔽门、电缆支架、消防设备、信号设备、接触网、疏散平台及踏板、广告箱、人防门等），以确保车辆运行的绝对安全。
　　安装有地铁设备限界检测装置的轨道车低速行驶，系统自动进行实时全断面式扫描，并将扫描结果与预先保存在数据库内的标准限界数据（包含曲线加宽数据）进行比较，如果有设备侵入限界，则声光报警，并将超限点记录在数据库中方便查看，同时检测的结果予以保存。该系统完全代替现有的手工限界检测方式，智能化、自动化程度高，可扩充性好，测量精度高，极大的提高了现场检测效率。而且设备结构简单，模块化设计，方便后期维护。

技术特点
1.一体式集成探头。集激光识别处理技术、高性能控制系统于一体，模块化设计，仪器小巧，方便拆卸、安装及维修。
2.实时测量并显示直线段、曲线段的刚性接触网导高和拉出值（高架等露天环境需晚上测量）。
3.一次测量即可获得整个截面限界图形和数据，测量数据和实际标准限界实时比较，自动计算超限量，如有超限则报警并标注超限位置、超限数值等，并将超限点记录在数据库中方便查看。
4.仪器采用全激光自动识别测量，适用于国内所有的隧道、高架、地面检测，不需对仪器进行调整改动，可在不同的施工点循环使用，测量时放置在轨道车上，不测量时取走。
5.仪器防水防尘，充分考虑隧道内复杂环境；通讯线缆采用防屏蔽措施，保证数据的准确稳定。
6.安装方式灵活多样，平板车、手推式小车、轨道车等。

技术参数
移动速度要求：≤8km/h（其他可选）
仪器载体：平板车、轨道车、手推式小车等
水平和垂直测量范围：±3000mm　精度：≤±5mm
接触网测量精度：≤±5mm
*小测量间隔：20cm（可设置）
里程测量范围：0-9999km（选配）
精度：≤±1‰
接触网：导高和拉出值实时测量并显示

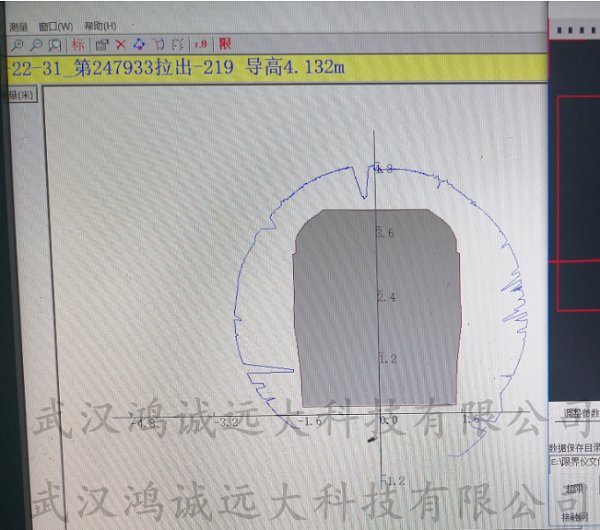

操作软件：hydcrack4.4XJ-2D软件系统（内置标准设备限界数据并可修改、录入及曲线加宽计算，测量数据自动和标准数据进行比较，软件页面实时显示隧道轮廓、测量数据、标准限界轮廓、超限情况及隧道内接触网导高拉出值、里程数据等）
防护等级：IP65
工作温度：-15～50℃
环境温度：-20℃~60℃
相对湿度：≤90％
重量：≤15kg
