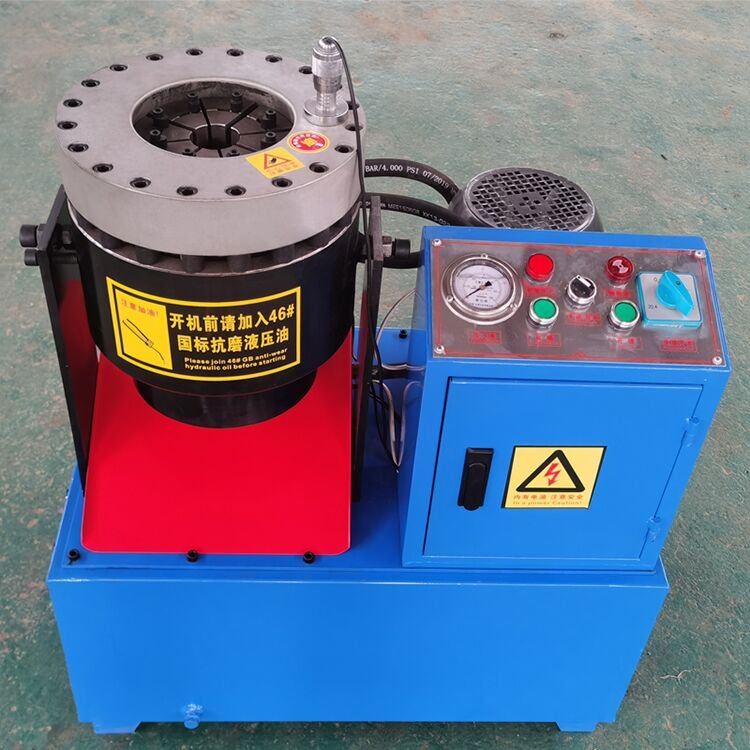

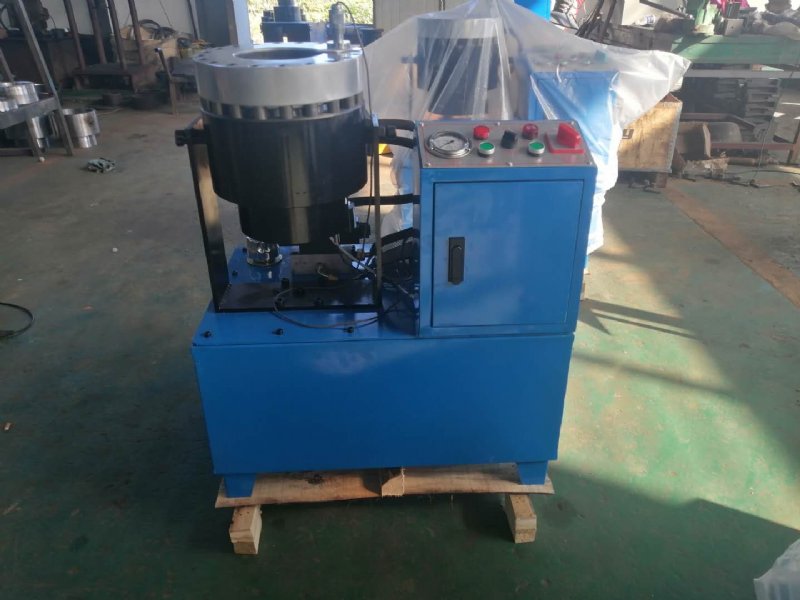

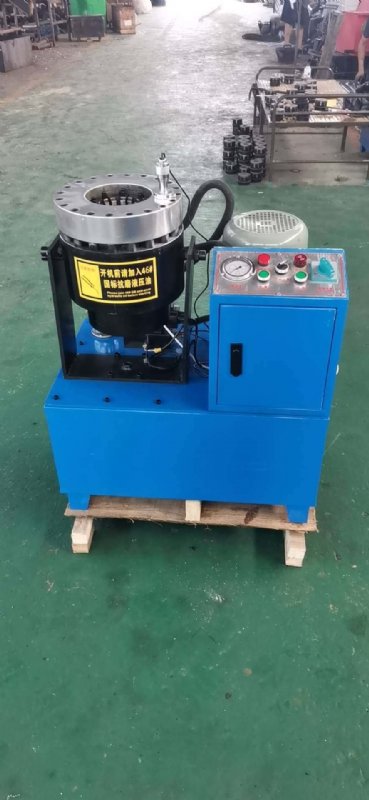

博润冠钢管缩管机

价格：6800元/台 产地：河北邢台市 品牌：博润冠 型号：51型 规格：700*500*1000 任县景天机械制造厂 在线咨询

详情介绍更新时间：2020/12/13 10:17:29

钢管缩管机是一种用于扣压管件总成的 液压设备，其将所配套的金属接头通过缩管机机的模具施加收缩力，将金属接头牢固的扣压在所配套的工程机械用高压油管或汽车上的刹车管、 机油管、空调管、动力管上。缩管机适用于各类机械高低压油管、气管、水管、电缆接头、汽车空调管、汽车动力转向管、机油管、汽油供油 管，以及建筑配件、日用热水气管的扣压，广泛用于车辆、工程机械、液压机械、焊割设备等行业。
缩管机的分类，如按使用功能可区分 为液压高压管缩管机、刹车管缩管机、空调管缩管机、动力管缩管机机等，如按机械结构可分为直筒式缩管机、双柱式缩管机、开口式缩管机、C 型式缩管机，如按控制方式可分为机电式缩管机、PLC式缩管机、数控式缩管机，其中机电式缩管机被广泛应用，其优点与技术性能如下：

1、采用双液压回路运作原理，即活塞的进退及模具的张口和收缩运动都是依靠液压动力源产生的动力。它不仅移动平稳、回程快速，也不 会发生像弹簧回位，使模具张不开而锁死的现象。而且油缸锁紧系统设计都是前后贯通，易于扣压各种异型弯头。 　

2、液压系统由电 机、油泵、电磁阀、调压阀及液压阀组成了具有进退运动的双液压油路，而且在双液压油路中还增加离一个快速泄油阀油路，以达到更加快速 回位的目的，且速度可调、噪音和系统压力降低。 　　

3、在电气控制系统方面，控制电路适用PLC电路，它检修电路容易、维修方便、更 换简单。 　　

4、缩管机模具及模座采用无累计误差式加工工艺，以保证缩管后产品的扣压线条间隔均匀，无大小头现象。 　　

5、为了缩管机**的机械精度及寿命，在锁紧机构组件上，不仅选择了优质合金钢材料，而且采用独有的热处理工艺。所以扣压机较长的使用寿命 ：与选材、热处理、机械加工工艺及结构的合理性是密不可分的！

缩管机是我公司的主导产品之一，是集国内外同类产品之综合优点设计制造，具有体积小、 重量轻、结构紧凑、操作简单、油路设计先进、效率高、性能可靠，具有手动扣压、半自动扣压及全自动扣压且扣压速度可调等优点。

一、缩管机工作原理

油泵安装于油箱内浸泡在液压油里达到科学散热静音的设计目的，油泵在电机驱动下，输出液压油，推动扣压油缸内的柱塞运动，致使模座径向收缩，实现模具对胶管接头外套的挤压。当收缩量达到千分尺预定值时，挤压自动停止，电磁换向阀换向后，油缸内的柱塞反向运动，模具随之张开，扣压胶管完成。

二、缩管机安装调试

搬运：缩管机适宜采用叉车搬运，并以缩管机底部受力，缩管机严禁倒置。严禁搬抬缩管机头及电机、电器箱部位。

安装：缩管机需水平放置在稳固的地基上，并作接地处理。

注油：打开油箱盖，油箱中加入68#抗磨液压油到油位表2/3位置。

接电：将电源线接在压管机规定的电源上，启动电机观察转向，电机转向应与电机所标方向一致。如果电机转向和所标方向不一致，请调换其中两根电源线的位置。

千分尺：用于调节扣压胶管收缩量的大小，逆时针半周多压进1mm，顺时针半周少压进1mm。

压力调整：压管机系统*大压力为31.5Mpa，靠溢流阀调整，顺时针调整压力增大，逆时针调整压力减小（出厂时已调好，必要时可以自行调整）。

模具张开速度调整：模具张开速度的快慢，由分流阀控制，顺时针调整，张开速度加快，逆时针调整，张开速度减慢，但张开速度过快会使噪音增大，*佳值不大于10Mpa（出厂时已调好，必要时可以自行调整）。

三、钢管缩管机操作

1. 缩管机初次使用时应空载扣压20~30次，观察各部位均正常后方可使用。

2. 缩管机在冬季使用时应空载扣压20~30次，以使油温增高一些。

3. 按下张开按钮，模座张开后，根据所扣压胶管规格选用相应的模具安装在模座上，并调整千分尺刻度。

4. 把套好接头的胶管置于压管机头内适当位置，使得一次扣押全部长度。

5. 按下扣压按钮执行扣压操作，直至压管机头停止扣压自动张开模具为止。

6. 取出扣压好的胶管总成，用游标卡尺检测扣压后的接头外套外径尺寸，如与参数表不符应微调千分尺刻度，直到下一根胶管扣压符合要求为止。

任县景天机械制造厂
主营业务：51型缩管机，无痕缩管机，开口式缩管机
联 系 人 ：贾先生
联系方式：19131345678 → 联系我时请告知是在建材采购网看到的
