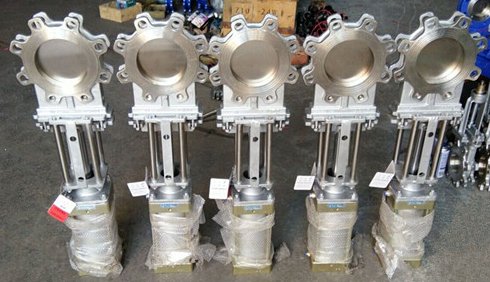

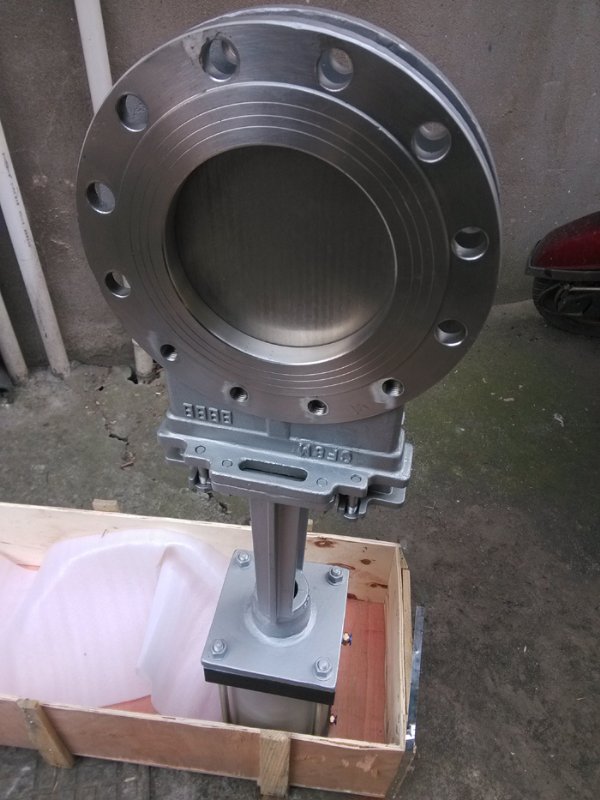

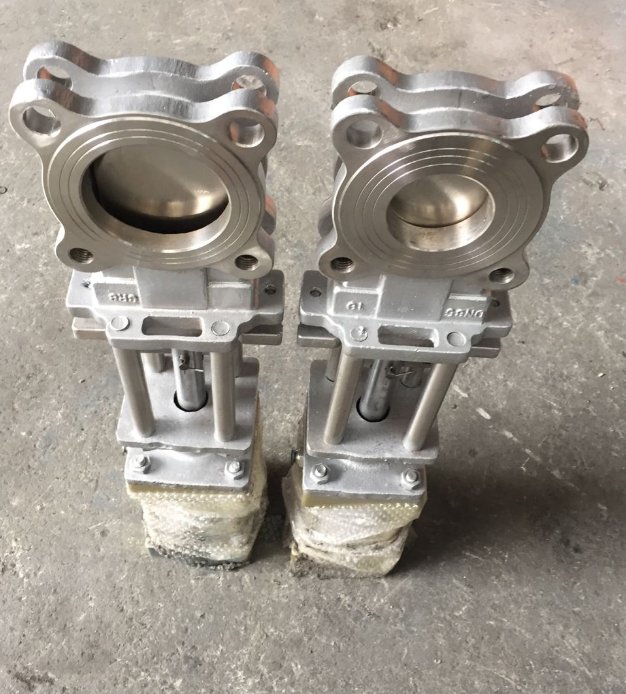

PZ973W-10NR电动高温插板阀

价格：2900元/台 产地：温州 型号：PZ973W-10NR 规格：DN200 永嘉县巨晨阀门有限公司 在线咨询

详情介绍更新时间：2022/10/17 10:42:19

主要由阀体、阀板、丝杆、阀杆螺母、支架、压条、手轮、填料组成，具有体积小，重量轻，该系列产品属单夹式梅花型、平行单闸板结构、单向流通性质，流通阻力小、可切断各种浆类、灰渣、污水、水渣混合物、纤维等介质，广泛应用于电力，市政、矿山、冶金、化工、煤炭、水利等行业，是一种应用性强的新型更新替代阀门产品。

PZ973W-10NR电动高温插板阀,耐高温插板门可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物；不锈钢闸板可防止腐蚀引起的密封泄漏；短结构长度，可节省原料、安装空间、也有效支持管道强度；阀体上的导向块使闸板正确运动。挤压块保证闸板有效密封；U型闸板可作为切断使用。
电动高温插板阀结构介绍
1、阀体材质:铸钢(WCB)、不锈钢（304、316）、2520
2、公称压力：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa、150LB
3、公称通径：DN50-600mm  NPS2-24
4、适用温度:-38~+650℃(具体温度范围视密封副材质和介质性质而定)
5、连接法兰:ANSIB16.5、GB/T9113、JB/T79、HG、SH、JIS、DIN、NF、BS标准
6、密封型式：硬密封（H、Y）、软密封（X、F）
7、泄漏量:硬密封：D级（液体0.1XDNmm3/s）、软密封：A级（零泄漏）
8、驱动方式：电动执行器（开关型、调节型、防爆型、智能一体式）
Z973W-10NR电动耐高温插板阀、高温闸板阀、高温插板门性能参数
公称压力 壳体试验（Mpa) 密封封试验（Mpa) 工作温度 通用介质
0.6、1.0、1.6 0.9、1.5、2.4 0.7、1.1、1.8 ≤1000℃ 纸浆、污水、煤装浆、灰、渣水混全物
电动高温插板阀零部件材料
阀体、阀盖 闸板 阀杆 密封阀座 填料
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金、 盘根
电动高温插板阀结构尺寸
公称压力 0.6MPa   1.0MPa   1.6MPa
公称通径 DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350
厚度 L 43 46 46 52 56 56 60 68 78 78
高度 H 600 670 680 700 720 790 850 1100 1180 1280
电装型号 Z10 Z10 Z10 Z10 Z10 Z15 Z20 Z20 Z30 Z30

公称压力 0.6MPa   1.0MPa   1.6MPa
公称通径 DN400 DN450 DN500 DN600 DN700 DN800 DN900 DN1000 DN1200 DN1400
厚度 L 102 114 127 154 165 190 203 216 待定 待定
高度 H 1460 1600 1800 2100 2300 2500 2700 2900 待定 待定
电装型号 Z45 Z45 Z60 Z60 Z120 Z180 Z180 Z250 Z250
