0-5V转4-20mA电压转电流隔离模块、芯片

价格：11元/只/台 产地：深圳 品牌：SAR/晟安瑞 型号：SAR-EM-U1-P2-I1 规格：32.0mm*13.8mm*8.8mm 深圳市晟安瑞电子科技有限公司 在线咨询

详情介绍更新时间：2020/8/8 10:33:06

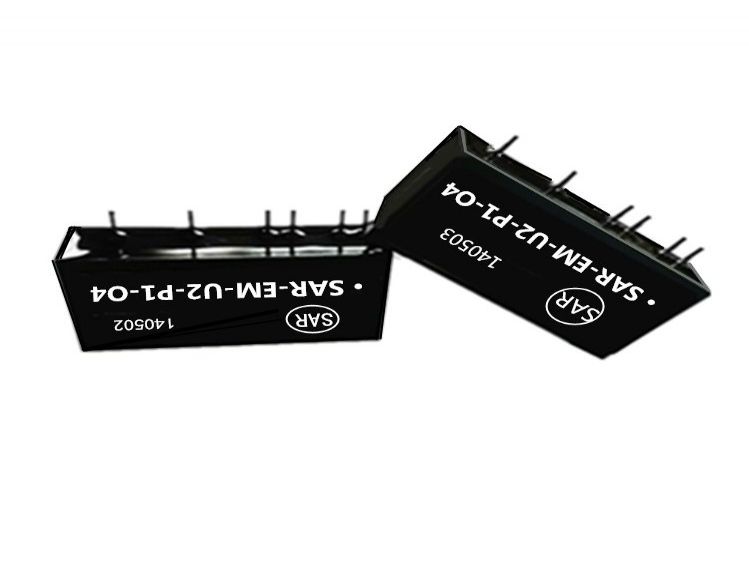

　　　　SIP12脚电流电压磁电隔离模块
产品性能特点： 应用范围：
1.　低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装
2.　无需外接电位器等其它元件，免零点和增益调节
3.　电源、信号：输入/输出 3000VDC 三隔离
4.　辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
5， 0-10mA/0-20mA /0-±10mA/0-±20mA/4-20mA电流信号,0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等电压信号之间的相互隔离、放大及转换
6.　工业级温度范围: -45~+85 ℃
7.　在EMC（电磁干扰）比较特殊的使用场合应注意增加
电磁干扰抑制电路或采取屏蔽措施
8.产品尺寸：32.0mm*13.8mm*8.8mm
 1. 仪器仪表与传感器信号收发
2. 直流电流 / 电压信号的隔离、转换及放大
3.　工业现场信号隔离及长线传输
4.　模拟信号地线干扰抑制及数据隔离、采集
5.　4-20mA(0-20mA)/0-5V等信号的隔离及变换
6.　信号远程无失真传输
7.　非电量信号变送
8.　电力监控、医疗设备隔离安全栅
9.　传感器4-20mA等模拟信号一进二出、
　　二进二出隔离信号的功能实现

产品概述：
磁电隔离模块是一种磁电隔离的混合集成电路，该芯片在同一芯片上集成了一个多隔离的DC/DC变换电源和一组磁电耦合的模拟信号隔离放大器，它采用磁电偶合的低成本方案，主要用于对EMC电磁干扰无特殊要求的场合。输入及输出侧宽爬电距离及内部隔离措施使该芯片可达到5000VDC绝缘电压。产品使用非常方便，免零点和增益调节，无需外接调节电位器等任何元件，即可实现工业现场信号的隔离转换功能。

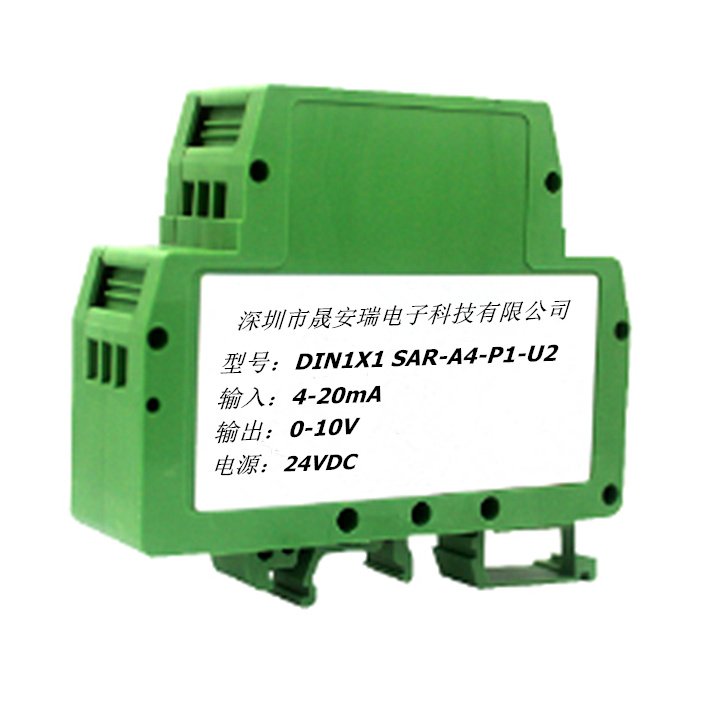

产品有PCB板上焊接和标准导轨卡槽固定两种安装方式，导轨式安装的可以实现模拟信号一进一出、一进二出、二进二出的功能。
　 0-5V/0-10V/0-75mV/0-2.5V/0-1mA/0-10mA/0-20mA/4-20mA等国际标准信号输入/输出标准的隔离信号。
　 精度等级：0.1级、0.2级；全量程范围内极高的线性度（非线性度<0.1％），免零点和增益调节。
产品选型：　　　　　　　　　　　　　　　　　
　　　　SAR EM--U(A)–Px- Ox　　　　　　　　　　　　　　　　　　　　　　　　　　
连续隔离电压值：　　　　　 3000VDC
电源电压输入范围：　　　　 ±10％Vin
焊接温度（10秒）：　　　　　　+300℃
输出电压信号时的*小负载：　　　2KΩ
　　　　　　　　　　　　　　　　　　　　　　　　　
输入电压或电流信号值　　　
U1：0-5V　　　　 A1：0—1mA　　　　　　　　　　　　　
　 U2：0-10V　　　　A2: 0—10mA　　　　　　　　　　　　　
　 U3：0-75mV　　　 A3: 0—20mA
　U4：0-2.5V　　　 A4: 4—20mA　　　　　　　　　　　　
　 U5：0-±5V　　　 A5：0—±1mA　　　　　　　　　　　　　
　 U6：0-±10V　　　A6: 0—±10mA　　　　　　　　　　　　　
　 U7：0-±100mV　　A7: 0—±20mA
　 U8：用户自定义　 A8: 用户自定义　　　　　　　　　　　
辅助电源　　　　　　　　　　　　　　　　　　　
　 P1:DC24V　 P2:DC12V　　　　 　　　　　　　　　
　 P3:DC5V　　P4:DC15V　 P5:用户自定义
输出信号
　 O1:　4-20mA　　　　 O2:　0-20mA　　　O4:　0-5V　　　　　 O5:　0-10V
　 O6:　1-5V　　　　　 O7:　0-±5V　　　O8: 0-±10V　　　　 O9: -20-+20mA
　 O10: 用户自定义　　　
选型举例：
例1： 信号输入：0-5V； 信号输出：0-5V； 辅助电源：24V　　 产品型号： SAR EM-U1-P1-O4

例2： 信号输入：0-10V； 信号输出:0-20mA； 辅助电源：24V　 产品型号：SAR EM-U2-P1-O2
