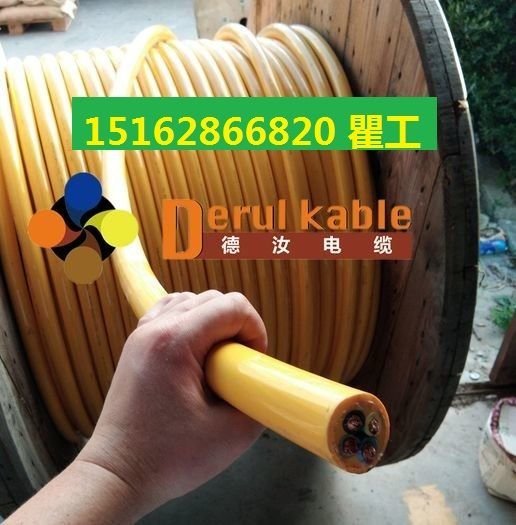

凿岩台车卷筒电缆

价格：20元/米 产地：上海 品牌：德汝电缆 规格：3*35+1*6+3*6 德汝电缆（上海）有限公司 在线咨询

详情介绍更新时间：2020/7/31 18:02:53

凿岩台车（卷盘）电缆适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现机械代化机械标准部件的井下矿机动力系统、操控系统等。凿岩台车电缆广泛应用于各大采矿企业地下采矿石作业现场等等。
产品应用：
适用于连续往复运动下的安装，特别是工业作用环境下的频繁弯曲场合，如现机械代化机械标准部件的井下矿机动力系统、操控系统等。广泛应用于各大采矿企业地下采矿石作业现场等等。
产品优势
除了凿岩台车（卷盘）电缆本身的要求外，标柔电缆的“特殊定制”产品可在在特殊耐磨、特殊抗拉、特殊抗干扰等要求极高的特种控制连接，特种传送，特殊弯折，苛刻的野外恶劣领域使用。
产品特性:
超强耐磨、能承受较大的机械张力、防水、防油、抗紫外线、耐候、耐磨性、能承受较大的机械张力。
3+3结构稳定（受力点集中）
掘进机卷筒电缆采用独特双护套结构，护套间编织抗拉纤维，有效避免电缆在使用过程中出现打扭、鼓包、变形；
采用进口PUR聚氨酯材质，高强度、高耐磨性，有效保护电缆不受外力碾压、拖拽的影响，大大延长了电缆的使用寿命，德国、法国、意大利等国外电缆技术，可替代进口电缆，性价比高，可根据客户实际使用情况，设计定制产品，交货周期短，发货速度快，
咨询德汝电缆 瞿建军
【掘进钻机卷筒电缆】应用场合：
　　适用于卷筒机，采矿钻机、地下掘进钻机、运输机械及输送机，卷筒电缆同时亦可在拖链系统中用作卷筒和拖曳电缆。卷筒电缆随拖轴或其它类似装置的导向进行收展运动。卷筒电缆可安装在干燥或潮湿的室内或潮湿的工业环境中，卷筒电缆也可用于露天安装。卷筒电缆弯曲半径取决于电缆结构和外径及其安装和使用方式。在大多数情况下，卷筒电缆可安装在高温和有化学腐蚀的环境。卷筒电缆常用做起重机电缆，盾构机电缆，斗轮机电缆，船用电缆等，从护套材质上可以分为PVC卷筒电缆及PUR卷筒电缆。 德汝电缆可以根据客户需求生产各种规格型号卷筒电缆。
【掘进钻机卷筒电缆】参数：
使用温度范围 －25℃至＋80℃ 绝缘材料 芯线绝缘天然或合成橡胶
（移动安装） 弯曲半径为7×d 芯线识别 黑底白色数字编码
掘进钻机卷筒电缆使用温度范围 －45℃至＋80℃   G=有黄/绿双色接地线标识
（固定安装） 弯曲半径为5×d 芯线绞合方式 分层和复合绞合
额定电压 600/1000V 中间包覆 聚合物薄带缠在芯线束外
测试电压 3000伏 挤压外护套 氯丁橡胶外护套
耐油性 耐油耐腐蚀 颜色 黑色（与RAL9005相似）
导体 VDE 0295/IEC 60228 第5类规定
【自动地下掘进钻车卷筒电缆】产品描述
PUR 是聚氨酯聚合材料，是一种优良的弹性体，因此具有防水，抗菌，阻燃等特性 。
自动地下掘进钻车卷筒电缆采用PUR 材料作为护套，无疑使得此款电缆具有众多优良的品质，加上特殊的成缆设计，本品具有无可挑剔的防水，抗菌，防臭氧，防氧化，防酸碱，抗油脂，冷却剂，润滑剂 并且电缆的使用寿命大大加长。同时使得在-35-85oC 使用成为现实。
自动地下掘进钻车卷筒电缆产品应用
自动地下掘进钻车卷筒电缆为需要高度弯曲，连续运动设计，广泛的应用到移动驱动系统，机械人，拖链系统。

导体：多股精绞超细铜丝
绝缘：TPE 混合物，具有较强的抗拉扯
护套：PUR
*小弯曲半径：7.5*D 外径
工作电压：300/500V
芯数：单芯到60芯不等
截面由0.08-6.0 可选

电缆特性
（1）掘进钻机卷筒电缆成品电缆*小弯曲半径不小于6倍的电缆*大半径，柔软性高，能适用于安装和频繁地高速移动；
（2）掘进钻机卷筒电缆为保证信号传输完整，减小失真，电缆应具有屏蔽层；
掘进钻机卷筒电缆外护套：为确保电缆具有阻燃、耐油、耐磨和柔软性能，新型的高抗拉信号传输卷筒电缆的外护套应选用105℃高柔性阻燃复合物作为护套材料；
掘进钻机卷筒电缆绝缘：新型的高抗拉信号传输卷筒电缆的绝缘采用105℃高柔性阻燃PVC绝缘材料，这种材料会在确保电缆优异的电气绝缘性能的前提下，保证电缆的耐热、柔软、阻燃和机械性能；
掘进钻机卷筒电缆屏蔽：屏蔽采用以塑料薄膜为基材，单面或双面涂覆铝粉而制成的铝塑复合带。由于铝塑复合带在高温氧化时能吸收大量的热能，铝的融化温度为660℃，融化热达到11670J/mol，并生成三氧化铝层进而形成热的屏障，阻止热量向内部传递，同时减缓了火源冲击力，较好地保护了绝缘层无机壳体的形成，间接地起到了阻燃作用，并且采用此屏蔽方式既能减小接地电阻，增强抗干扰效果，又可作为挡潮层保护电缆线芯，起到防水、防腐蚀作用；
铠装：考虑到电缆在使用过程会经常受到外力作用，在电缆外乎层外增加不锈钢丝编织铠装层。钢丝不仅可作为电缆的机械保护层，进而延长电缆的寿命，同时它也起到附加屏蔽作用，这样就等同于在生产过程中采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将较一种屏蔽材料的电缆更好；
填充及内衬层：为了保持产品内部缆芯结构稳定性和圆整性，增强电缆的抗拉性能，填充采用额外的麻绳填充。为了保证屏蔽层与线芯的耐电压冲击性，内衬层采用重叠绕包双层聚酯带，此外聚酯带还具有较高的机械强度、卓越的绝缘性能，从而增强了电缆的电气及机械性能。
该种新型的高抗拉信号传输卷筒电缆的生产工艺流程如下：
绝缘：绝缘挤制应采用挤压式模具，挤出时压力、出料控制适当，以利于绝缘能充分挤入导体缝隙中。线芯挤程中，还应特别注重原材料的净化、绝缘偏心度与绝缘外径的一致性。以减少界面效应，提高电气性能；
屏蔽：铝塑复合带绕包屏蔽，绕包紧凑，大概率25％~30％；屏蔽层内放置一股镀锡铜丝作引流线（界面不小于0.5mm2）以确保屏蔽的电气连续性并方便安装接地；
外护套：护套挤制应采用挤压式模具，挤出时压力、出料控制适当；外观应光滑、密实、圆整；
成缆：成缆时采用双层聚酯带重叠绕包，麻绳填充，成缆节径比不大于12，成缆后缆芯应填充紧密、圆整；
铠装：电缆外护套首先绕包双层高温玻纤带，重叠率不小于15％，以确保电缆外护套不被钢丝编织层扎破；其次，不锈钢丝编织铠装时，编织密度控制在85％以上，同时编织层表面无洞疤，毛头修复平整。
目前该种新型的高抗拉信号传输卷筒电缆已有部分企业涉足该领域，设计并制造，经前期测试以及使用结果来看，新型的高抗拉信号传输卷筒电缆符合使用要求。但是该种电缆还有待完善的地方，由于材料选择的局限性，在较低的温度下该电缆会出现绝缘和护套开裂的现象，因此该产品目前只适用于-20℃以上的低温环境。不过我们可以相信，企业对技术的将会不断完善，不断地探索研究，研制出适合于较低温度下的卷筒电缆以满足市场需求指日可待。
【卷筒电缆】安装接头制作的技术要点
注意点：1、在去除内护层时，一定不要划伤动力线芯的绝缘外屏蔽。
2、待所有的包覆层去除后，用棉布蘸取医用酒精，将动力线芯和地线芯上的滑石粉搽干净，
六、在屏蔽管上套接冷缩应力管，以保护接头在电器柜中有更好的弯曲度，
移动特性：
敷设行程80~150m
加速度50M/S
移动速度2m/S
弯曲寿命： 是普通橡套电缆的5倍以上

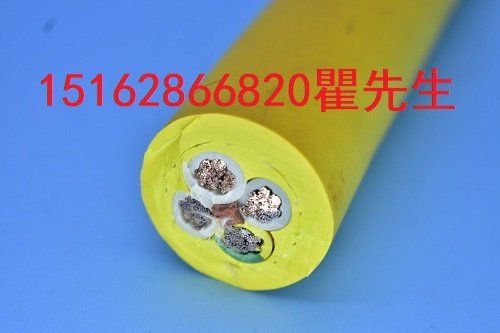

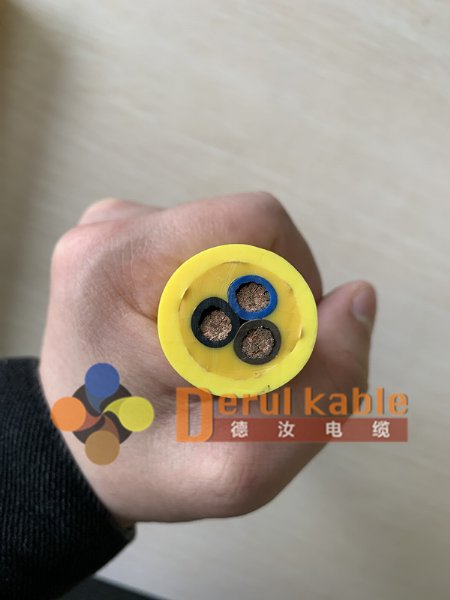

电缆结构：
导体：多股超细精绞无氧铜丝，符合VDE0295class6标准
绝缘：特殊混合PVC绝缘材料
芯线颜色：颜色区分（可以根据客户要求来生产，定制）
内护套：特殊混合塑胶护套材料
加强抗扭层：特制芳纶编织层 (长行程收放保持线缆稳定防扭转螺旋)
外护套：聚氨酯材料
外护套颜色：黄色

电气参数：
额定电压：600/1000V
测试电压：2500V
使用温度范围：固定安装：-40℃至+105℃
　　　　　　　　　　　　 移动安装：-40℃至+105℃
*小弯曲半径：固定安装：5×电缆外径
　　　　　　　　　　　　 移动安装：7×电缆外径
