网架杆件喷漆机
![]() |
-
各工位由步进上料、喷漆装置、晾床、烘干设备、喷标设备。所有设备实现无缝连接,自动运行。
网架杆件喷漆机设备工艺动作流程
钢管吊入待料架----上料机自动把钢管移送到晾床----晾床步进移动----钢管移动到喷漆机位置----喷漆机启动喷漆----钢管继续移动进入烘箱----烘干完成----钢管移动到喷标工位完成喷标----工艺完成。
网架杆件喷漆机主要装置描述

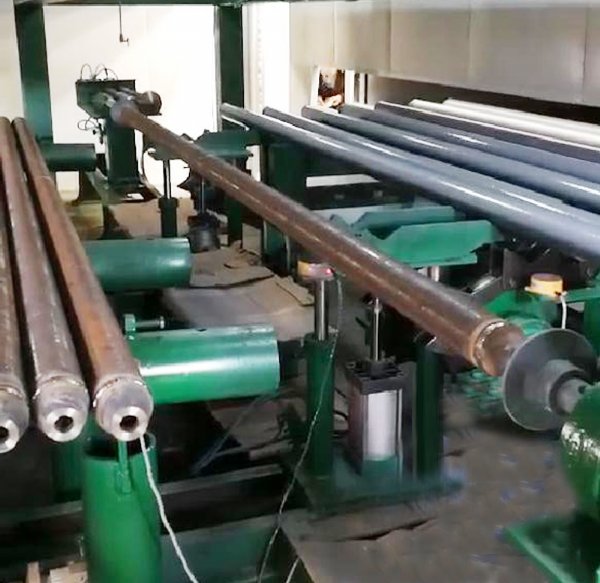

测长喷漆装置:
设备由航北专为大范围特殊管设计,测长采用编码器对卡测量,在喷漆旋转钢管时完成测量。喷漆采用龙门往复式,喷枪采用全自动高压无气喷涂。由于网架管规格多,管端多不规则,我们专设计一组特殊夹具固定钢管管端,在满足喷漆要求的情况下保证管端原装(如螺杆螺帽、斜口等)。
在这里我们使用3套HBGX系列喷涂机,HBGX系列喷涂机航北科技*新开发的一款专为特殊杆件喷涂的自动化机器,效率高、可喷涂杆件范围广、适用涂料性强,主要技术参数如下:
1,可喷涂杆件类型:圆管,可找到中心点的管体;
2,杆件长度:1000mm-5500mm;
3,杆件直径:48mm-180mm;
4,杆件端头要求:规则形状,易于找中心点;
5,异形端口杆件:换不同夹规,保证杆件旋转中心不超过其半径;
6,可喷涂涂料类型:环氧漆、水性漆、醇酸漆、高固含量漆等;
7,设备占地:8500mmx40000mm;
8,电源:380v,15kw
9,气源:6KPa,2m3/分;
10,生产速度:平均3根/分,*快5根;漆膜厚度30μ;
晾干传输设备:
横向晾干机输送链由*输送链条、导轨、传动机构和步进检测传感器等构成。晾干传输链根据管子规格合理设计节距,使设备在占地*少情况下排放*多管子。
烘干设备:
本烘干系统由一组450KW制热的天然气炉,通过管道热交换装置,使保温烘干房里温度恒温在60℃左右。
控制系统主要由一套自动温度感应系统、PLC控制系统、风力调节系统等组成,通过内置程序自动提供足量热风保持恒温。

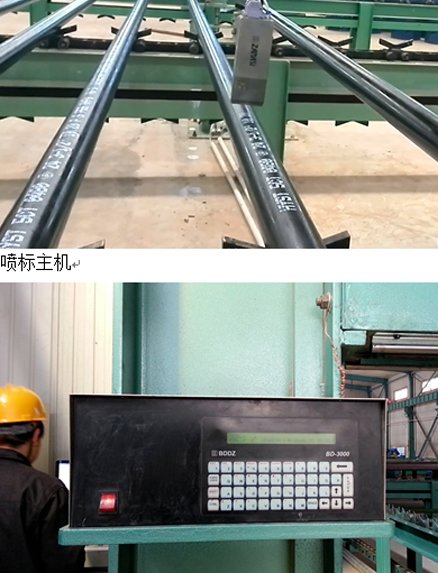

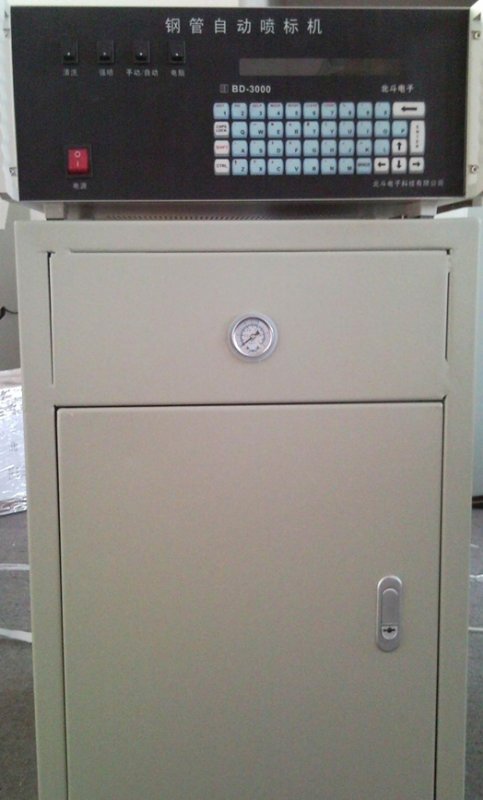

喷标机:
采用悬臂自动喷标机,当管子移动到喷标机底下时,喷标机自动启动,完成喷标。
上料机:
气缸斜板上料机,速度快,造价便宜。
环保设备:
该设备对喷涂过程中产生的剩余少量漆雾和有机废气进行治理。主要包括风机、水幕处理加光媒处理器等。使排放达到如下要求:
污染物 浓度(mg/m3) 速率(kg/h) 排气筒高度 (m)
甲苯 25(mg/m3) 2.2(kg/h) 15 (m)
二甲苯 48(mg/m3) 0.73(kg/h) 15 (m)
苯 8(mg/m3) 0.36(kg/h) 15 (m)
非甲烷总烃 80(mg/m3) 6.3(kg/h) 15 (m)
颗粒物 30(mg/m3) 2.1(kg/h) 15 (m)
网架全自动环保喷漆设备优势
1,设备占地小,宽度仅需8.5米,长度根据产量定;
2,油漆使用率高,比其它通过式减少80%浪费;
3,漆膜均匀,一把喷枪,钢管旋转,是多把喷枪无法达到的;
4,设备维护简单,仅一把枪需维护;
5,设备效率快,喷枪速度80米/分;
6,适应范围广,可以喷涂1-5.5米管子;
7,设备运行噪音小,污染少;
8,漆膜厚度高,在速度慢情况下漆膜可以一次喷涂120μ而不流挂(根据漆有关及速度);
航北电子在中国是一家具有10多年历史的喷印设备综合制造商,以生产和销售钢管自动测长称重设备、喷标机、喷漆机、喷码机、网架杆件喷漆机、轮胎喷码机、钢管水压机、自动打标装置、钢管自动喷漆装置、钢管内壁喷标装置、各类输送线、上下料装置、钢管自动分拣系统、喷码机耗材(墨水、溶剂)以及可以使产品生产线所有的喷标作业、喷标作业实现完全自动化的高科技喷印设备。目前公司已与国内*企业衡钢、包钢、西姆莱斯及胜利油田、大庆油田等建立了良好的供求合作关系。公司产品已出口到欧洲、北美、东南亚等地区。
我们的服务宗旨: 服务零距离、品质零缺陷 、您的要求我们的追求! - 广西航北电子科技有限公司
主营业务:网架杆件喷漆机、轮胎喷码机、喷漆机、钢管喷漆机、水压机、水压试验机、全自动喷码机
联 系 人 :田总
联系方式:0510-88226997 13812087977 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2020/7/27 15:56:05
