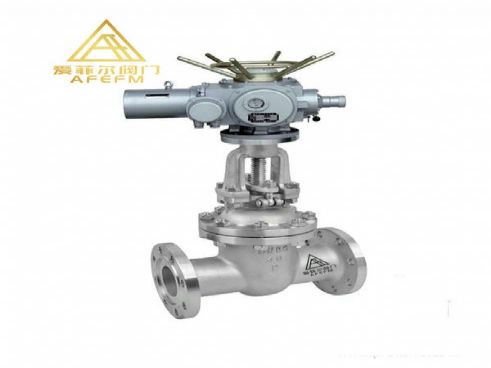

电动不锈刚闸阀 Z941W-16P

价格：电询 产地：福建 品牌：爱菲尔 型号： Z941W-16P 规格：DN200 DN250 DN300 福建爱菲尔阀门有限公司 在线咨询

详情介绍更新时间：2020/6/17 14:20:39

产品性能参数
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z941H-100~200 100~200 10.0~20.0 ≤425 水、蒸汽、油品
Z941Y-100~200
Z941Y-100I~200I   ≤550 油品、蒸汽
Z941Y-100P~200P   ≤150 弱腐蚀性介质
Z941Y-100R~200R   ≤200 醋酸类
Z941W-100R 100 10.0 ≤200 酝酿类
Z941W-100I   ≤550 油品、蒸汽
Z941W-100P   ≤150 弱腐蚀性介质
产品零部件材料
Z941H、Z941Y、Z941W 型 PN100~PN200 钢制电动楔式闸阀零部件材料
型号 材料
 阀体、阀盖、闸板 阀杆 密封面 填料
Z941H-100~200 碳素钢 铬不锈钢 堆焊铁基合金 石棉石墨或柔性石墨
Z941Y-100~200   堆焊硬质合金
Z941Y-100I~200I 铬钼合金钢  柔性石墨
Z941Y-100P~200P 铬镍钛不锈钢  聚四氟乙烯
  本体密封
Z941Y-100R~200R 铬镍钼钛不锈钢 堆焊硬质合金 聚四氟乙烯或柔性石墨
Z941W-100R  本体
Z941W-100I 铬钼合金钢 耐热钢或不锈钢
Z941W-100P 铬镍钛不锈钢
产品外形及结构尺寸
Z941H、Z941Y、Z941W 型 PN100 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 250 195 145 112 85 28 4×Φ25 680 150
65 280 220 170 138 110 32 8×Φ25 730 180
80 310 230 180 148 115 34 8×Φ25 795 190
100 350 365 210 172 145 38 8×Φ30 880 300
125 400 310 250 210 175 42 8×Φ34 943 440
150 450 350 290 250 205 46 12×Φ34 1234 400
200 550 430 360 312 260 54 12×Φ41 1339 684
250 650 500 430 382 313 60 12×Φ1 1470 803
300 750 585 500 442 364 70 16×Φ48 1830 1568
350 850 655 560 498 420 76 16×Φ54 2185 1510
Z941H、Z941Y 型 PN160 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 D8 b z×Φd H 重量/kg
50 300 215 165 132 95 36 8×Φ25 700 250
65 340 245 490 152 110 44 8×Φ30 750 250
80 390 260 205 168 130 46 8×Φ30 815 250
100 450 300 240 200 160 48 8×Φ34 860 -
125 525 355 285 238 190 60 8×Φ41 970 -
150 600 390 318 270 205 66 12×Φ41 1224 -
200 750 480 400 345 275 78 12×Φ48 1490 -
Z941H、Z941Y 型 PN200 钢制电动楔式闸阀主要外形及结构尺寸（mm）
DN L D D1 D2 D8 b z×Φd H
50 350 210 160 128 95 40 8×Φ27 712
65 410 260 203 165 110 48 8×Φ30 765
80 470 290 230 190 160 54 8×Φ34 850
100 550 360 292 245 190 66 8×Φ41 980
125 650 385 318 270 205 76 12×Φ41 1080
150 750 440 360 305 240 82 12×Φ48 1140
