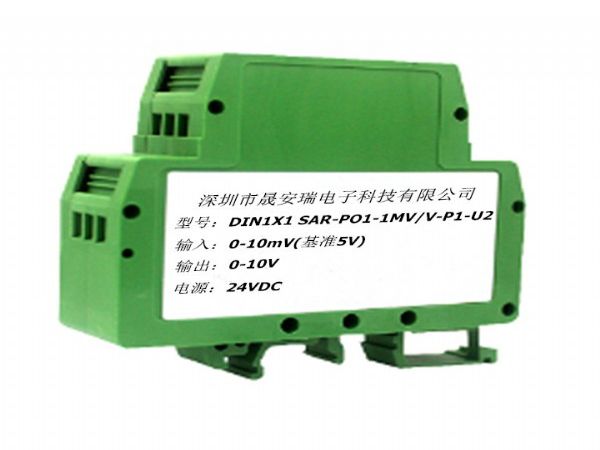

0-10mV转0-10V,0-5V压力变桥配电隔离放大器

价格：11元/台/只 产地：深圳 品牌：SAR/晟安瑞 型号：DIN1X1 SAR-POX-XMV/V 规格：79x69.5x25mm 深圳市晟安瑞电子科技有限公司 在线咨询

详情介绍更新时间：2020/6/12 10:09:45

产品特点：
⑴工业级温度范围: -25 ~ +85 ℃
⑵电源、信号：输入/输出 3000VDC 三隔离
⑶PWR:5VDC，12VDC，15VDC，24VDC±10％单电源供电 >5V供电的产品时内部有反接保护。
⑷产品向压力应变桥电路提供高负载能力的基准电压5V或10V。
⑸0-10mV/0-20mV/0-±10mV/0-±20mV 等差分电压信号输入，国际标准信号0-5V/0-10V/4-20mA输出。
⑹低成本、小体积, DIP 24Pin，UL94V-0标准阻燃封装 PCB焊接
⑺有较强的抗EMC电磁干扰和抑制高频信号空间干扰特性
⑻使用环境：周围环境中不得有大量灰尘、强烈振动冲击，以及对元器件有腐蚀的气体存在
⑼外形尺寸：79x69.5x25mm
典型应用：
⑴称重传感器信号变送，
⑵克服分散采集、信号传输远距离带来的回路串扰、强电干扰问题
⑶实现模拟信号之间的互相自由连接
⑷模拟信号地线干扰抑制
⑸非电量信号变送
⑹信号远程无失真传输
⑺克服变频器带来的干扰

产品概述：
　　压力应变桥信号处理系列隔离器是一种将差分输入信号隔离放大、转换成按比例输出的直流信号导轨安装变送模块。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等行业。此系列模块内部嵌入了一个高效微功率的电源，向输入端和输出端提供隔离的电源和一个模拟信号输出的光电耦合隔离放大器，并且提供了一个高负载能力40mA的基准电压源输出，该产品大大简化了用户的设计。由于内部采用了线性光电隔离技术相比电磁隔离具有更好的抗EMC干扰和空间电磁干扰。

产品选型指南
DIN1x1 SAR - Po□ - 2mV/V-P□ - U/I□　
基准电压 输入信号 供电电源 输出信号
代码 基准电压输出 传感器参数/代码 代码 电源 电流 代码 电压 代码
Po1 5V 1mV/V P1 24VDC 0-20ma I3 U1 0~5V
Po2 10V 2mV/V P2 12VDC 4-20ma I4 U2 0-10V
Poz 用户自定义 10mV/V P3 5VDC 用户自定义 I8 U6 1-5V
  用户自定义 P4 15VDC   U8 用户自定义
   Pz 用户自定义

产品选型举例：
例1：　输入：配电10V 2mV/V　　　辅助电源：24V　　输出： 4-20mA
产品型号：DIN1x1 SAR-Po2-2mV/V-P1-A4
例2：　　输入：配电5V　5mV/V　　 辅助电源：5V　输出：4-20mA
产品型号：DIN1x1 SAR-Po1-5mV/V-P3-A4

产品技术参数
参数名称 测试条件 *小 典型值 *大 单位
隔离电压 1min  3000  VDC
增益 电压输出  2  mV/V
 电流输出  1  mV /mA
增益温漂   100  ppm/℃
非线性度   0.1 0.2 ％FSR
信号输入  0  1000 mV
配电电压 输出电流   30 70 mA
输入失调电压   　　50  uV
输入阻抗  10M   Ω
信号输出 电压  0  15 V
 电流  0  30 mA
负载能力 电压 Vout=10V  1 * kΩ
 电流  0 250
50 350 Ω
频率响应 -3DB
  100  mS
信号输出纹波 不滤波  10 20 mVRMS
信号电压温漂    0.2 mV/℃
辅助电源 电压 用户自定义 5 12 24 VDC
 功耗   0.4 1 W
工作环境温度  -40  85 ℃
贮存温度  -40  85 ℃
