超高频RFID陶瓷天线恺乐远近场射频天线

价格：24元/个 产地：江苏 品牌：恺乐 型号：KLTX2018 KLTX3025 规格：20*18 30*25 40*35 西安昆廷物联网科技有限公司 在线咨询

详情介绍更新时间：2020/6/12 10:05:30

超高频陶瓷天 原圆近场天线说明:

陶瓷天线特点：块状天线是使用高温将整块陶瓷体一次烧结完成后再将天线的金属部分印在陶瓷块的表面上。

而多层天线烧制采用低温共烧的方式将多层陶瓷迭压对位后再以高温烧结，所以天线的金属导体可以根据设计需要印在每一层陶瓷介质层上，如此一来可以有效缩小天线尺寸，并能达到隐藏天线目的。由于陶瓷本身介电常数比pcb电路板的要高，所以使用陶瓷天线能有效缩小天线尺寸.

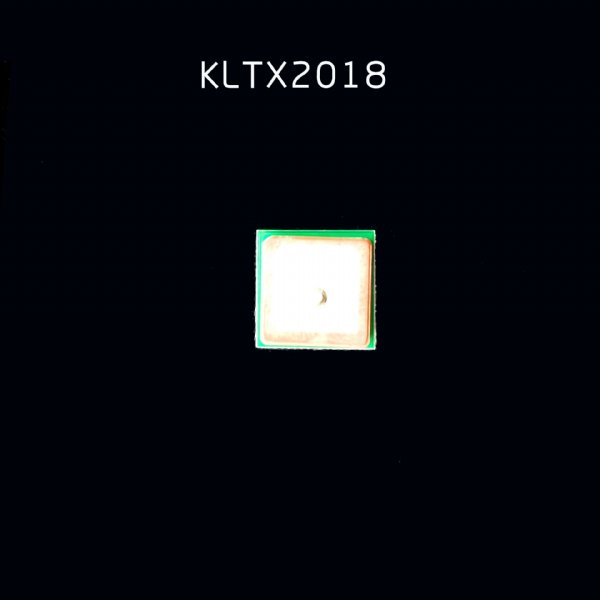

有以下型号（可以定制尺寸）：型号：TX2018
（i）介质天线

频率(MHz): 868MHZ(or 915MHZ,922.5MHZ 定制)

驻波比:1.5:1

带宽(MHz):15

阻抗(Ω):50

增益: 1.5dbi

极化:右旋圆极化

功率(W):1

(ii)机械性能

重量(g)< 8

尺寸(mm):18X18X4

(iii)环境性

工作温度:-40℃~ + 85℃

存储温度:-45℃~ + 90℃

振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10Hz每个轴

湿度: 95％ ~ 100％ rh

型号：TX5040
频率(MHz):902 +/-2

驻波比:1.5:1

带宽(MHz):5.5Min

阻抗(Ω):50

*高增益> 4 dbi （在50mm ×50mm的底座的基础上）

极化:右旋圆极化

网桥：HC0900A03

尺寸：40x40X5(MM)

(2)机械性能

重量(g)< 20

尺寸(mm):50×50×6.5

(3)环境性

工作温度:-40℃~ + 85℃

存储温度:-45℃~ + 90℃

振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10Hz每个轴

湿度: 95％ ~ 100％ rh

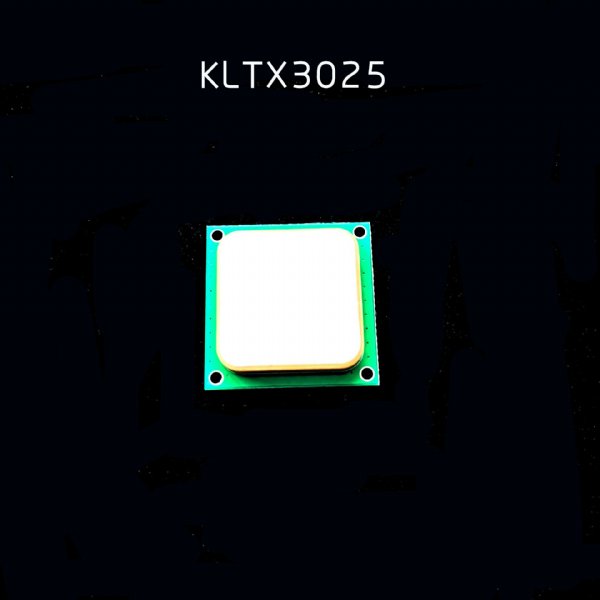

型号：TX3025

（i）介质天线

频率(MHz):902 - 928

驻波比:1.5:1

带宽(MHz)：2

阻抗(Ω):50

增益> 2 dbi

极化:右旋圆极化

功率(W):1

(ii)机械性能

重量(g)< 10

尺寸(mm):25×25×4

(iii)环境性

工作温度:-40℃~ + 85℃

存储温度:-45℃~ + 90℃

振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10Hz每个轴

湿度: 95％ ~ 100％ rh

型号：TX5045

（i）介质天线

频率(MHz):902 - 928

驻波比:1.5:1

带宽(MHz):15

阻抗(Ω):50

增益> 2.5 dbi

极化:右旋圆极化

功率(W):1

(ii)机械性能

重量(g)< 15

尺寸(mm):45×45×6

(iii)环境性

工作温度:-40℃~ + 85℃

存储温度:-45℃~ + 90℃

振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10Hz每个轴

湿度: 95％ ~ 100％ rh

型号：tx7060

（i）介质天线

频率(MHz):902 - 928

驻波比:1.5:1

带宽(MHz):15

阻抗(Ω):50

增益> 3.5 dbi

极化:右旋圆极化

功率(W):1

(ii)机械性能

重量(g)< 15

尺寸(mm):63.5×63.5×6

(iii)环境性

工作温度:-40℃~ + 85℃

存储温度:-45℃~ + 90℃

振动:正弦扫描1 g(0 p)10 ~ 50 ~ 10Hz每个轴

湿度: 95％ ~ 100％ rh

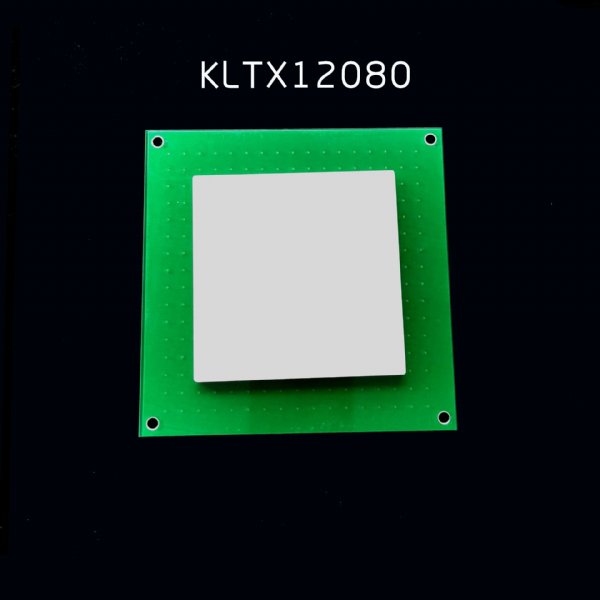

型号：TX12080

（1）介质天线

频率(MHz):902 - 928

驻波比:1.5:1

带宽(MHz):15

阻抗(Ω):50

增益: 4 dbi

极化:右旋圆极化

功率(W):1
