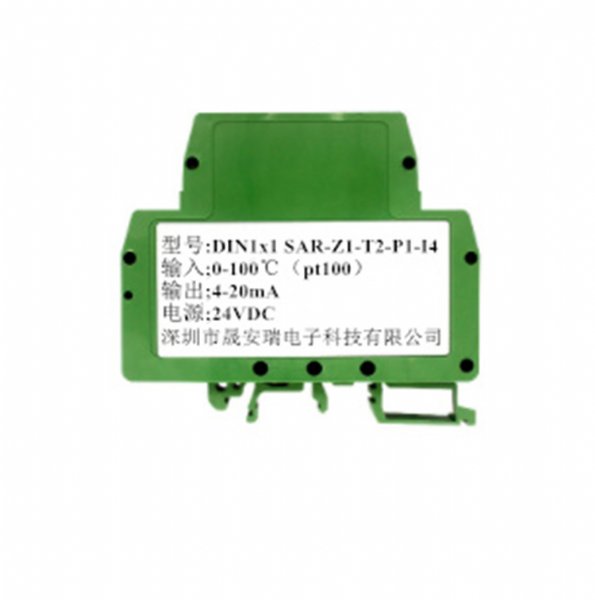

pt100转4-20mA线性隔离温度变送器

价格：11元/台 产地：深圳 品牌：SAR_晟安瑞 型号：DIN1X1 SAR-Z-T-P-U/I 规格：79x69.5x25mm 深圳市晟安瑞电子科技有限公司 在线咨询

详情介绍更新时间：2020/9/16 11:44:38

主要特性:
⑴输　　入：Pt100(-200~+600℃)　(范围可选择)也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
⑵输出信号：4~20mA，0~5V，0-10V 等标准信号
⑶辅助电源：5V、9V、12V、15V或24V直流单电源供电
⑷工业级温度范围: - 40 ~ + 85 ℃　　　　⑸精度等级：0.2级(FSR％，相对于温度)
⑹内含线性化和长线补偿功能　　　　　⑺隔离耐压：2500VDC(1mA,60S)，2路输入/2路输出/电源五隔离
⑻安装方式：DIN35导轨安装
⑼外形尺寸：79x69.5x25mm
概述:
  　　该产品输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送 (传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。
产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
  　 温度信号隔离变送器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:
输入类型：Z 温度范围：T 供电电源：P 输出型号：I或者U
代码  代码 T 代码 P 代码 电流：A 代码 电压：V
Z1 PT100 T1 -20-100℃　 P1 24VDC I1 0-20ma U1 0-5V
Z2 PT10 T2　 0-100℃ P2 12VDC I4 4-20ma U2 0-10V
Z3 Cu100 T3 0-150℃ P3 5VDC I2 0-10ma U6 1-5V
Z4 Cu50 T4 0-200℃ P4 15VDC   U8 用户自定义
Z5 Pt1000 T5  0-400℃    I8 用户自定义
  Tu 用户自定义
DIN1x1　SAR- Z□ - T□ - P□ - I/U□

选型举例1：
输入：Pt100　温度范围：-20~100℃　供电电压：24V　 输出：4-20mA
型号： DIN1x1 SAR-Z1-T1-P1-I4

选型举例2：
输入：Pt1000 温度范围：0~200℃　 供电电压：12V　 输出：0-10V
型号： DIN1x1 SAR-Z5-T4-P2-U2



通用参数：
精　 度　------- 0.2％ （相对于温度）
输　 入　------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000,　Pt10, Cu50, Cu100等热电阻。
　　　　　　　　　订购时需选择一个温度范围来和输出相对应。
输　 出　------- 标准的电压或电流信号。也可由用户自定义。
响应时间 ------- ≤100mS
辅助电源 ------- DC5V、9V、12V、15V、24V
功　　率 ------- < 1W
温度漂移 ------- 50ppm/℃（典型值）
负载能力 ------- 电压输出：≥ 2 kΩ
电流输出：≤ 450Ω
隔　　离 ------- 信号输入/输出/输出/辅助电源　三隔离
隔离电压 ------- 2500VDC，1分钟，漏电流 1mA
耐冲击电压------- 3KV， 1.2/50us(峰值)
工作温度 ------- -40 ~ +85℃
存储温度 ------- -40 ~ +85℃　　
工作湿度 ------- 10 ~ 90％ (无凝露)
存储湿度 ------- 10 ~ 95％ (无凝露)

产品接线图：
引脚定义：
Pin 引脚功能 Pin 引脚功能
1 Vcc 辅助电源正端 7 A 热电阻输入A端
2 NC 空脚 8 B 热电阻输入B端
3 GND 辅助电源负端 9 B 热电阻输入B端
4 Out+ 输出信号正端 10 NC 空脚
5 Out- 输出信号负端 11 NC 空脚
6 NC 空脚 12 NC 空脚
