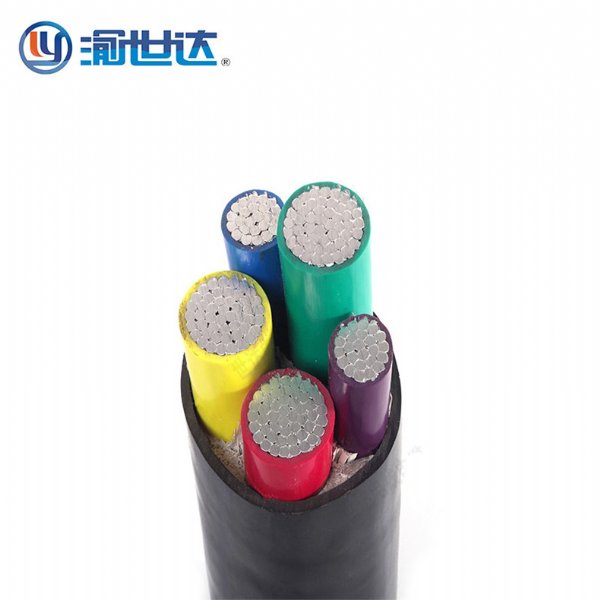

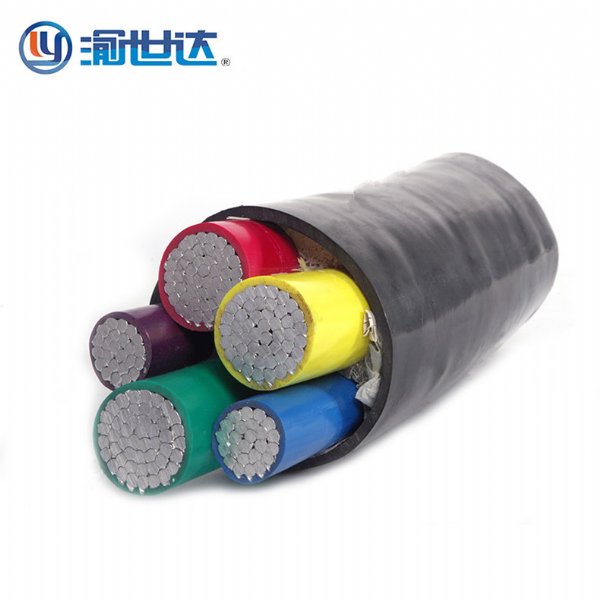

国标铝芯电力电缆yjlv3+2芯系列现货直供

国标铝芯电力电缆yjlv3+2芯系列现货直供
价格:4.75元/米
产地:重庆
品牌:渝世达
型号:YJLV
规格:YJLV 3+2
重庆世达电线电缆有限公司
在线咨询
详情介绍更新时间:2020/5/28 10:31:01
厂家直销,规格齐全,足为国标包检

交联聚乙烯绝缘电力线缆
一、型号、名称和使用范围
型号 名称
YJV YJLV ZR-YJV ZRYJLV 普通及阻燃铜芯/铝芯交联聚乙烯绝缘,聚氯乙稀绝缘护套电力电缆
YJV₂₂ YJLV₂₂  ZR-YJV₂₂ ZRYJLV₂₂ 普通及阻燃铜芯/铝芯交联聚乙烯绝缘,钢带铠装聚氯乙稀绝缘护套电力电缆
YJV₃₂ YJLV₃₂  ZR-YJV₃₂ ZRYJLV₃₂ 普通及阻燃铜芯/铝芯交联聚乙烯绝缘,钢带铠装聚氯乙稀绝缘护套电力电缆
YJV YJLV  ZRYJLV 普通及阻燃铜芯/铝芯交联聚乙烯绝缘,钢带铠装聚氯乙稀绝缘护套电力电缆
NH-YJV NH-YJV₂₂ 阻燃铜芯交联聚乙烯绝缘,钢带铠装聚/钢带铠装耐火电力电缆

二、电缆结构尺寸、技术参数
0.6/1KV低压交联电力电缆 YJV YJLV
0.6/1KV低压交联电力电缆/铠装交联电力电缆 YJV YJLV YJV₂₂ YJLV₂₂
6/10KV高压交联电力电缆 YJV YJLV
6/10KV高压铠装交联电力电缆 YJV₂₂ YJLV₂₂
8.7/15KV高压交联电力电缆 YJV YJLV
8.7/15KV高压铠装交联电力电缆 YJV₂₂ YJLV₂₂
26/35KV高压铠装交联电力电缆 YJV₂₂ YJLV₂₂
8.7/10KV(8.7/15KV)高压交联电力电缆 YJV YJLV 长期连续负荷允许载流量
三、局部放电试验
电压等级(KV) 要求
3.6/6 6/ 6 8.7/15
12/20 18/30
21/35 26/35
在1.73Uo电压下局部放电量不超过10Pc

四、使用特征、运行敷设条件及安装注意事项
4.1电缆的使用特征及运行敷设长期条件
4.1.1额定电压0.6/1KV交联聚乙烯绝缘电力电缆
1)电缆导体的长期工作温度≤70°C
2)短路时(*长持续时间不超过5s)电缆的*高工作温度160°C
3)3)电缆敷设后经受直流电压3.5kv/15min不击穿
4)在空气中敷设
a.単芯电缆平行敷设时的中心距离
185mm2以下为电缆直径的两倍
240mm2以上为90mm

b周围环境温度:30°C
C.不同环境温度下载流量的校正系数:(见表十七
5)直埋敷设
a.単芯电缆不接触敷设时,中心距离为电缆直径的2倍
b.周围环境温度:25C
C.士壤热阻系数:1.0k.m/w
d.直埋深度:0.7m
6)不同环境温度下载流量校正系数(见表十七

4.1.2额定电压35KV及以下交联聚乙烯绝缘电力电缆
1)电缆导体的长期允许工作温度≤90℃
2)短路时*长持续时间不超过5s)电缆的*高工作温度250°C
3)在空气中敷设
a.単芯电缆平行敷设时的中心距离
185mm22以下为电缆直径的两倍
240mm2以上为90mm

b.周围环境温度:40°C

4)直埋敷设

a.単芯电缆不接触敷设时,中心距离为电缆直径的2倍

b.周国环境温度:25°C
c.土壤热阻系数:1.0k.m/w
d.直埋深度:0.7m
5)不同环境温度下载流量校正系数(见表十八)

4.2安装注意事项

1)电缆与热力管道平行安装时应保持2m的距离,交叉时应保持0.5m。
2)电缆与其他管道平行安装或交叉安装时均要保持0.5m的距离。
3)电缆直埋安装时,1~35kV电缆直埋深度就不小于0.7m。
4)10kV及以下电缆平行安装时,相互净距离不小于0.1m,1035kV不小于0.25m;交叉安装时距离不小于0.5m。
5)电缆敷设温度不低于0℃,曲半径:多芯电缆≥15(D+d)单芯电缆≥20(D+d)(D为电缆外径,d为导体外径)。
6)6kV及以上电缆接头
a.安装电缆终端头时,必须剥除半导体电屏蔽层,操作时不得损伤绝缘,应避免刀痕及凹凸不平的情况,必要时用砂纸磨平:屏蔽端部应平整,并要把石墨层(碳粒)清除于净。
b.塑料绝缘电缆端头铜带屏蔽和钢铠必须良好接地,对短线路也应避循这项原则,避免三项不平衡运行时钢铠端部产生感应电动势,甚至“打火”及燃烧护套等事故。接地引出线要采用镀锡编制铜线和电缆铜带连接时应用络铁锡焊,不宜用喷灯封焊,以免烧损绝缘。
c.三项铜带屏蔽应分别与底线相连,注意屏蔽接地线和钢铠接地线应分别引动,相互绝缘,焊接地线的位置应尽量靠下。
7)对电缆端头和中间接头的基本要求:
a.导体连接良好;
b绝缘可靠,*采用辐照交联热收缩型硅胶绝缘材料
c.密封良好;
d.足够的机械强度,能适用各种运行条件
8)电缆端必须防止水及其它腐蚀性材料的侵蚀,以防因水树引起绝缘层老化而导致击穿。
9)电缆的装卸必须使用吊车或叉车,禁止平运平放,大型电缆安装时必须使用放线缆车,以兔电缆受外力损伤或因人工拖动而擦伤。电缆如因故不能及时敷设时,应将其放在干燥地方贮存,防止日光爆晒,电缆端头进水等。
重庆世达电线电缆有限公司
主营业务:电力电缆铜芯电缆,铝芯电缆,橡套电缆,家装电缆,架空线,铝合金电缆,防火电缆
联 系 人 :王晓玲
联系方式:023-68642879 13925871247 联系我时请告知是在建材采购网看到的
对该产品咨询
咨询内容:
联系方式:
联 系 人:
