角行程电动执行器 381RSA-02/05 381RSB-20/30/50/60

价格：1500元/台 产地：扬州 品牌：申辉 型号：381RSA-02/05 381RSB 扬州申辉阀门执行器有限公司 在线咨询

详情介绍更新时间：2020/5/28 10:24:02

一、结构特点和应用范围
3810系列电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作
器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。
3410系列电子式电动执行器是以220V交流单相电源为驱动电源，输入信号采用220V交流开关，电机采用交流可逆单相齿轮减速电机，开度检测采用精密导电塑料定位器，可与各种直行程和角行程调节阀门组成开关控制型电动执行器。

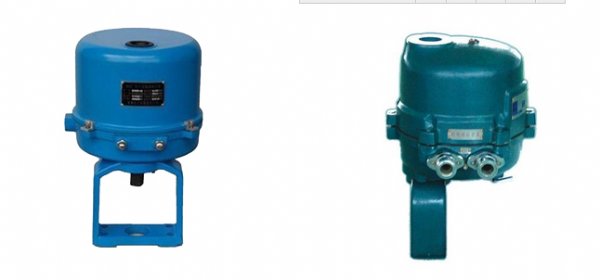

二、直行程3810L、3410L系列
类别 3810L系列 3410L系列 额定输出力N. 速度mm/s *大行程mm
普通型 381LS A-08 341LS A-08 800 4.2 30

 381LSA-20 341LSA-20 2000 2.1
 381LSB-30 341LSB-30 3000 3.5 60

 381LS B-50 341LS B-50 5000 1.7
 381LSC-65 341LSC-65 6500 3.4 100
 381LSC-99 341LSC-99 10000 2.0
 381LSC-160 341LSC-160 16000 1.0
隔爆型 381LX A-08 341LX A-08 800 4.2 30

 381LXA-20 341LXA-20 2000 2.1
 381LXA-30 341LXA-30 3000 3.5 60
 381LXA-50 341LXA-50 5000 1.7

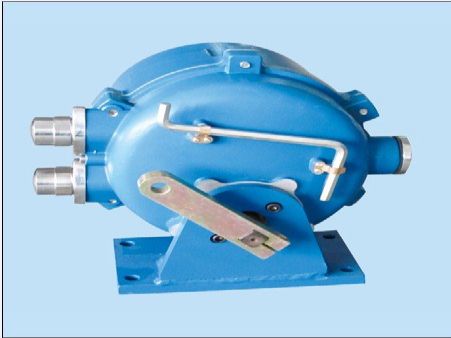

三、角行程3810R、3410R系列
类别 3810R系列 3410R系列 额定输出力矩N.m 动作时间90o/S *大转角
普通型 381RSA-02 341RSA-02 20 8.5 90o
 381RSA-05 341RSA-05 50 17
 381RSB-10 341RSB-10 100 18
 381RSB-20 341RSB-20 200 36
 381RSC-30 341RSC-30 300 24
 381RSC-50 341RSC-50 500 42
 381RSC-60 341RSC-60 600 48
 381RSD-100 341RSD-100 1000 30
 381RSD-150 341RSD-150 1500 42
隔爆型 381RSXB-10 341RSXB-10 100 18
 381RSXB-20 341RSXB-20 200 36


四、主要技术参数
  参数名称 3810系列 3410系列
控制机构 输入信号 4～20mADC或1～5VDC 220VAC开关信号
 开度信号 4～20mADC（负荷电阻500Ω以下） 反馈4～20mADC或0～1.0KΩ
 死区 0.8～1.0％可调到0.4％
 零点调整 25％
 量程调整 20～100％
 基本误差、回差 1.0％
 控制限位、开关 开侧、闭侧 开侧、闭侧
 开度检测 精密导电塑料电位器 精密导电塑料电位器
动力 电源 AC220±10％    50Hz AC220±10％    50Hz
 驱动电机 AC可逆单相齿轮减速电机 AC可逆单相齿轮减速电机
 耗电功率 A型 50 VA 50 VA
  B型 150 VA 150 VA
  C型 220 VA 220 VA
  D型 350VA 350VA
附属机构 过载保护单元 A、B型任选，C、D型必备
 力矩开关 角行程可以安装（选择件） 角行程可以安装（选择件）
 空间加热器 选择件，但防爆型不装 选择件，但防爆型不装
 手动机构 便携式手动曲柄 便携式手动曲柄
安装条件 环境温度 普通型无加热器-10℃～＋60℃ 普通型无加热器-10℃～＋60℃
  普通型有加热器-35℃～＋60℃ 普通型有加热器-35℃～＋60℃
  防爆型-10℃～＋60℃ 防爆型-10℃～＋60℃
 允许振动 1.5G以下 1.5G以下
 相对湿度 普通型95％以下,防爆型45～85％ 普通型95％以下,防爆型45～85％
 环境气体 无腐蚀性气体 无腐蚀性气体
 接线口 普通A、B、C型2-PF1/2 普通A、B、C型2-PF1/2
  普通D型和防爆型2-PF3/4 普通D型和防爆型2-PF3/4
 配线口 信号线屏蔽并与电源线隔离
 保护等级 IP55 IP55
 防爆等级 EXd  II   BT4 EXd  II   BT4
五、订货须知
1、产品基本型号          2、是否带力矩开关           3、是否带外部限位箱（防爆型）
4、是否带加热器          5、支架代号
