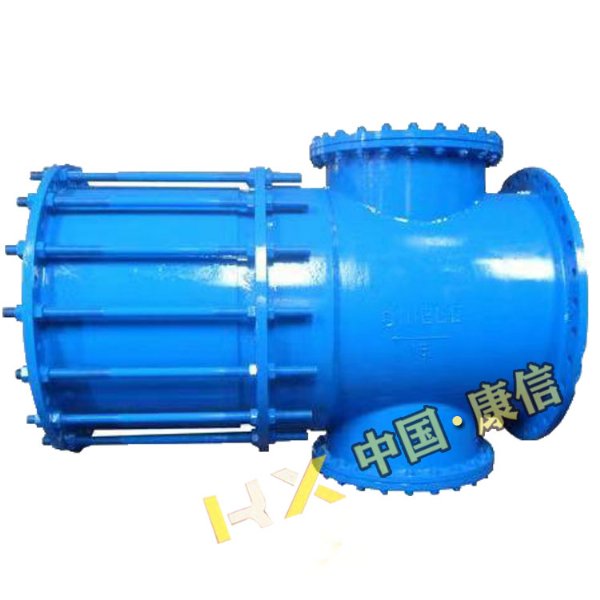

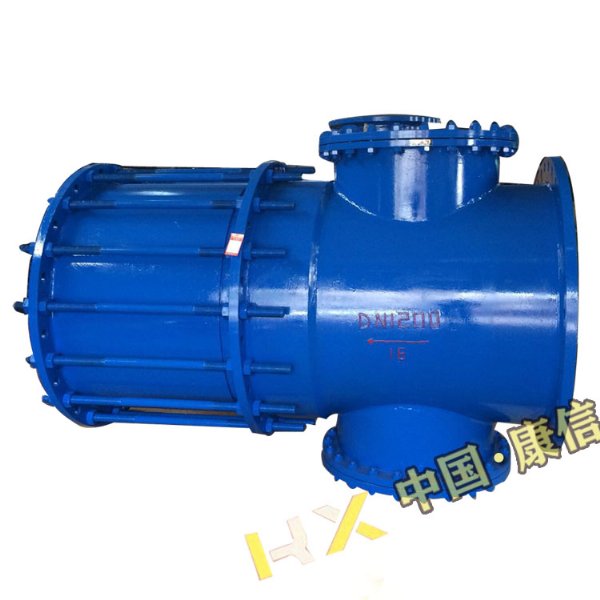

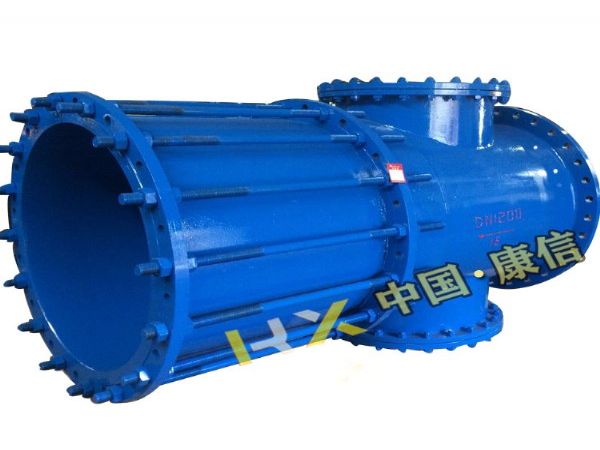

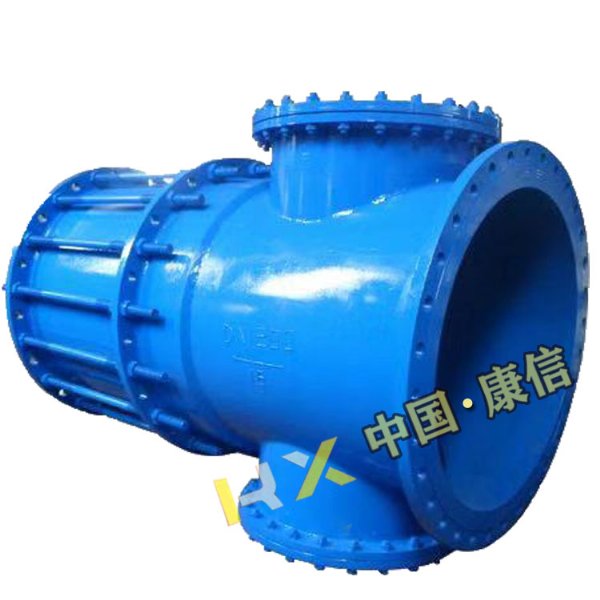

LT拉杆伸缩十字滤管

价格：2000元/台 产地：温州 品牌：康信阀门 型号：LT 规格：DN100-DN1800 康信阀门有限公司 在线咨询

详情介绍更新时间：2021/8/23 13:33:57

拉杆伸缩式十字滤管/拉杆伸缩十字滤管是过滤器的一种延伸过滤器，它也是输送介质管道上不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀、多喷孔阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。具有沉淀、粗滤以防止杂物堵塞阀体，保护阀类或设备之正常使用，并具有拉杆伸缩等功能。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出。

拉杆伸缩十字滤管概述：

当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。可广泛用于蒸汽、空气、水、油品等多种介质的管线中：保护管线系统各种设备、水泵、阀门等；免受管道同、铁锈、焊渣等杂质。带来的阻塞和损坏。

拉杆伸缩十字滤管工作原理：

拉杆伸缩过滤器主要由Y型过滤器与伸缩接头所组合而生，通常用于控制阀、泄压阀等设备的进口端，用来消除杂质，防止大颗粒的杂质进入通道从而造成堵塞乃至于磨损，当我们需要对拉杆伸缩式过滤器进行维护时，只需要将可拆卸的滤筒去除进行清洗即可，待清洗完毕后再重新装入即可，因此，维护和保养相对都比较简单。

拉杆伸缩十字滤管特点：

1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。

2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。

3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。

4、伸缩型特点：拉伸长度，zui大位置可移伸100mm。有利于安装方便．提高工作效率。

拉杆伸缩十字滤管主要技术参数：

1、此产品符合Q/IDIK17-2008拉杆伸缩十字滤管企业标准；

2、十字滤管的公称压力为 PN10（PN16、PN25）；

3、密封试验压力为1.1MPa（1.76MPa、2.75MPa）；

4、强度试验压力为1.5MPa（2.4MPa 、3.75MPa）；

5、压力试验应符合标准JB/T9092-1999的规定；

6、连接法兰应符合标准GB/T17241.6-98的规定。

拉杆伸缩十字滤管性能要求：

1、十字滤管具有伸缩功能，可在一定范围内补偿管道的轴向位移，传递轴向推拉力；

2、十字滤管上部设置手孔或人孔盖，便于清理垃圾；

3、十字滤管下部设置手孔或人孔盖及排污球阀，便于排污冲洗；

4、伸缩管用螺柱连接，结构简单，安装维护方便


十字滤管采用菱形滤网孔

1.过滤面积：过滤网表面积；

2.通流面积：过滤介质流过过滤网孔的总截面积；

3.开孔滤：通流面积/过滤面积；

3.1十字滤管装于多喷孔前时，十字滤管滤网开孔面积须为多喷孔开孔面积的2倍以上；

3.2十字滤管装于多喷孔前时，十字滤管菱形滤网孔通过直径≤多喷孔喷管zui小直径。
一、 用途
拉杆伸缩十字滤管（以下简称十字滤管）适合装置于水力自动阀（如减压、泄压、持压等）及多喷孔阀或其他主要设备之进口端，具有沉淀、粗滤以防止杂物堵塞阀体，保护阀类或设备之正常使用，并具有拉杆伸缩等功能。
二、 技术要求
1. 主要技术参数
1.1 此产品符合Q/IDIK17-2008拉杆伸缩十字滤管企业标准；
1.2 十字滤管的公称压力为 PN10（PN16、PN25）；
1.3 密封试验压力为1.1MPa（1.76MPa、2.75MPa）；
1.4 强度试验压力为1.5MPa（2.4MPa 、3.75MPa）；
1.5 压力试验应符合标准JB/T9092-1999的规定；
1.6 连接法兰应符合标准GB/T17241.6-98的规定。
2. 性能要求
2.1十字滤管具有伸缩功能，可在一定范围内补偿管道的轴向位移，传递轴向推拉力；
2.2十字滤管上部设置手孔或人孔盖，便于清理垃圾；
2.3十字滤管下部设置手孔或人孔盖及排污球阀，便于排污冲洗；
2.4 伸缩管用螺柱连接，结构简单，安装维护方便
三、术语
十字滤管采用菱形滤网孔
1.过滤面积：过滤网表面积；
2.通流面积：过滤介质流过过滤网孔的总截面积；
3.开孔滤：通流面积/过滤面积；
3.1十字滤管装于多喷孔前时，十字滤管滤网开孔面积须为多喷孔开孔面积的2倍以上；
3.2十字滤管装于多喷孔前时，十字滤管菱形滤网孔通过直径≤多喷孔喷管*小直径
四、材质
1. 阀体：球墨铸铁，相应的物理化学主要控制指标详见国家标准GB12227-89。
2. 上、下盖：球墨铸铁，相应的物理化学主要控制指标详见国家标准GB12227-89。
3. 伸缩管：球墨铸铁，相应的物理化学主要控制指标详见国家标准GB12227-89。
4 .活套法兰：球墨铸铁，相应的物理化学主要控制指标详见国家标准GB12227-89。
5. 滤网：不锈钢，相应的物理化学主要控制指标详见国家标准（GB1220-92）。
6. 螺杆：8.8级（镀锌）
五、 检验
为保证所提供十字滤管符合本工程要求，供货方需于交货前进行规定检验，项目如下：
1. 阀体壳体试验应按标准GB13927-92的规定。
2. 密封试验应按标准GB13927-92的规定。
七、 涂装、包装及贮运
1. 阀体内外表面要进行喷砂处理，以除去铁锈、水分及油等杂质。
2. 十字滤管内外部铸铁件应采用*环氧树脂粉体涂装，防止生锈和流体腐蚀，颜色采用土耳其蓝（色号1-46）。
3. 涂层应光滑均匀无缺陷，涂料干后不溶解于水，不影响水质，并不因空气温度变化而分解。
4. 涂层厚度应达0.2㎜以上。粉末涂料必须经过检测，符合饮用水卫生要求。
5. 阀门的包装及贮运应符合标准JB/T7928的规定。
