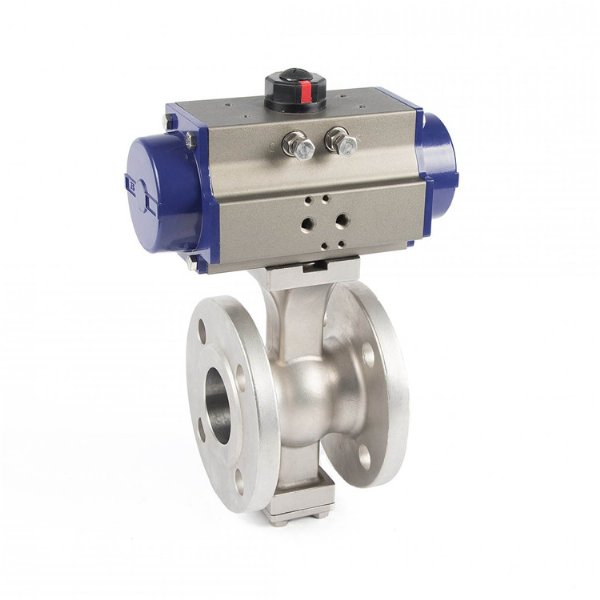

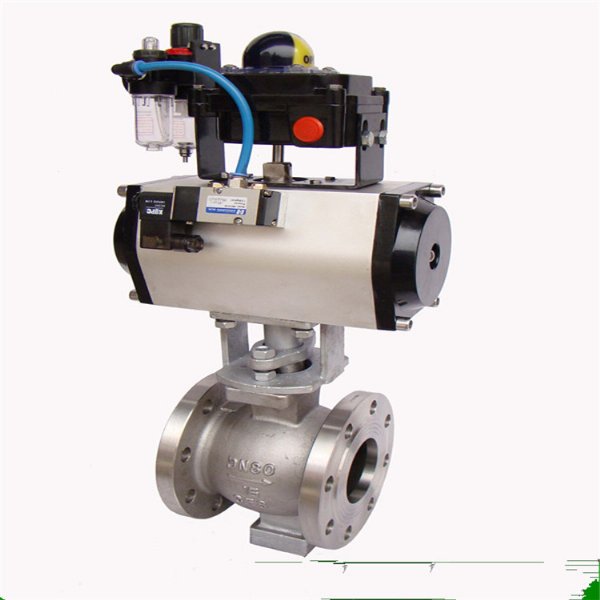

气动调节V型球阀VQ671F-16P

价格：电询 产地：常州 品牌：艾普森 型号：VQ671F 规格：DN15-300 江苏艾普森自控阀门有限公司 在线咨询

详情介绍更新时间：2020/4/24 16:23:50

产品名称： 气动V型球阀 产品型号： VQ971F
公称通径： DN15～DN300 结构形式： 直通
公称压力： 1.6MPa～10.0MPa 连接方式： 对夹
适用温度： -29oC～+150oC 驱动方式： 气动
阀体材质： 铸钢、不锈钢 标准： 国标GB、德国DIN、美国API、ANSI
适用介质： 水、蒸汽、油品、液体、气体 生产厂家： 江苏艾普森自控阀门有限公司
气动V型调节球阀采用圆柱型弹簧预载的带补偿性可动金属阀座结构，密封性能可靠。球芯与阀座不会产生卡阻或脱离。
球芯上的V形切口与金属阀座之间具有剪切作用，特别适用于控制高粘度，含纤维、固体颗粒及浆料等介质。结构制造纸工业的纸浆。
阀门的流通能力大、压力损失小、且介质不会沉积在阀体中腔，阀门不仅具有近似等有分比的流量特性、可调范围大，*大可调比为100：1，还具有精确调节与可靠定位的功能。
主要零件材质表
零件名称 材质
阀体、阀盖 WCB CF 8
密封圈 2Cr13+氮化 304+氮化
球体 2Cr13+硬格 304+硬格
阀座、阀杆 2Cr13 304
垫片 柔性石墨+不锈钢 柔性石墨+不锈钢
双头螺柱 35CrMoA 1Cr18Ni9Ti
V型调节球阀产品性能规范
公称压力 试验压力（MPa) 适用介质 适用温度
 壳体试验 密封试验
1.6 2.4 1.76 水、油、气及高粘度，含纤维、固体颗粒等介质 -28℃～≤550℃
2.5 3.75 2.75
4.0 6.0 4.4
应用规范 连接法兰 JB79-59    GB9113    HG20592-97    ANSI B16.5
 检验试验 JB/T9092-99               API 598
主要外形尺寸
公称或压力级 公称口径 尺寸（mm）
 （mm） （in） W L W1 L1 d d1 H1 H
PN1.6MPa 25 - 50 - 25 - 64 38 57 200
 40 - 60 - 25 - 82 49 63 205
 50 - 75 124 32 62 100 60 92 225
 65 - 80 145 38 72.5 120 75 100 235
 80 - 100 165 45 82.5 131 89 108 260
 100 - 115 194 50 97 158 113 117 270
 125 - 135 210 55 105 180 140 140 320
 150 - 160 229 65 114.5 216 164 177 340
 200 - 200 243 80 121.5 268 205 200 390
 250 - 240 297 90 148.5 326 259 252 420
 300 - - 338 - 169 - 300 270 510
