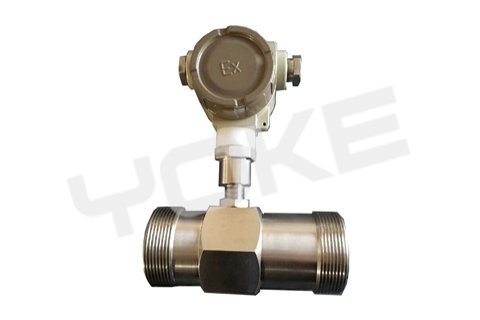

高温液体涡轮流量计

价格：3000元/台 产地：山东威海 品牌：山东伟控 型号：WK-LWGY 规格：DN4-200 山东伟控仪表科技有限公司 在线咨询

详情介绍更新时间：2020/4/18 7:57:07

液体涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。
液体涡轮流量计 产品概述
    一体化液体涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
    一体化表头可以显示的流量单位众多，有立方米，加仑，升，标准立方米，标准升等，可以设定固定压力、温度参数对气体进行补偿，对压力和温度参数变化不大的场合，可使用该仪表进行固定补偿积算。
产品特点
n高精确度，一般可达±1％R、±0.5％R，高精度型可达±0.2％R；
n重复性好，如经常校准或在线校准可得到极高的精确度，在贸易结算中是*选用的流量计；
n具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正；
n所有有效数据掉电后保持10年不丢；
n范围度宽，中大口径可达1:20，小口径为1:10；
n结构紧凑轻巧，安装维护方便，流通能力大；
n适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
n*型传感器类型多，可根据用户特殊需要设计为各类*型传感器，例如低温型、双向型、井下型、混砂*型等
n可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便；
技术特点
•高精确度,一般可达±1％R、±0.5％R,高精度型可达±0.2％R；
•重复性好，短期重复性可达0.05％~0.2％,正是由于具有良好的重复性，如经常校准或在线校准可得
到极高的精确度，在贸易结算中是*选用的流量计；
•输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
•可获得很高的频率信号（3~4kHz），信号分辨力强；
•范围度宽，中大口径可达1:20，小口径为1:10；
•结构紧凑轻巧，安装维护方便，流通能力大；
•适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
•*型传感器类型多，可根据用户特殊需要设计为各类*型传感器，例如低温型、双向型、井下
型、混砂*型等；
•可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
设计特点
    涡轮流量计具有G（高）、Z（中）、D（低）三种系列，工作压力*高达到50Mpa。主要用于油田注水系统对高压水的计量。同时还适用于各种高低压水机系统的流量检测。
    采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在少量泥沙与污物的介质中工作。
    传感器采用全不锈钢结构，（涡轮采用2Cr13）防腐蚀性能好。钐钴永磁合金作为信号检测器，输出信号强，磁稳定性好，可在0-120℃介质中正常工作。
    容易维修，流量计有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，内部清晰简单。
分类
智能液体涡轮流量计
    在管道中心安放一个涡轮，两端由轴承支撑。当流体通过管道时，冲击涡轮流量计叶片，对涡轮流量计产生驱动力矩，使涡轮流量计克服摩擦力矩和流体阻力矩而产生旋转。在一定的流量范围内，对一定的流体介质粘度，涡轮流量计的旋转角速度与流体流速成正比。由此，流体流速可通过涡轮流量计的旋转角速度得到，从而可以计算得到通过管道的流体流量。
    涡轮流量计的转速通过装在机壳外的传感线圈来检测。当涡轮流量计叶片切割由壳体内**磁钢产生的磁力线时，就会引起传感线圈中的磁通变化。传感线圈将检测到的磁通周期变化信号送入前置放大器，对信号进行放大、整形，产生与流速成正比的脉冲信号，送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路，将脉冲信号转换成模拟电流量，进而指示瞬时流量值。
仪表类型
A、现场显示型
　　本智能流量计是采用先进单片微机技术设计的新型流量计显示仪表，与脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。
B、脉冲输出型
　　工作电压：+12VDC或+24VDC两种（客户定货前必须选定一种供电电源）。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。
C、4～20mA输出型
　　工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器*大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。
D、分体远传显示型
　　工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接
技术参数
测量介质：液体
传感器精度：±0.5％；±1.0％（特定可达0.2％）
重复性：指示值的±0.2％
环境温度：0℃～+120℃
相对湿度：5％～95％
防爆标志：ibIIBT4
防护等级：IP67
连接方式
4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
供电电源
传感器：+12VDC 、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池或+24VDC外供电
输出信号
传感器：脉冲频率信号，低电平≤0.8V 高电平≥8V
变送器：两线制4 ~ 20mADC电流信号
