聚合物修补砂浆RG环氧树脂砂浆C55单双组 油性环氧修补砂浆高强度

价格：1300元/吨 品牌：杰质 郑州维利斯新型建材有限公司 在线咨询

详情介绍更新时间：2020/3/30 17:20:28

高强聚合物砂浆

应用范围
1、 混凝土结构中破损的构件、梁、板、柱、楼梯等部位的修补
2、 建（构）筑物使用高强不锈钢绞线网的抹灰找平保护砂浆
3、 道路、桥梁中混凝土破损部位的修补
4、 机场跑道、高速公路车道及 到破损部位的修补及抢修
5、 工业厂房混凝土地坪破损部位的修补及抢修

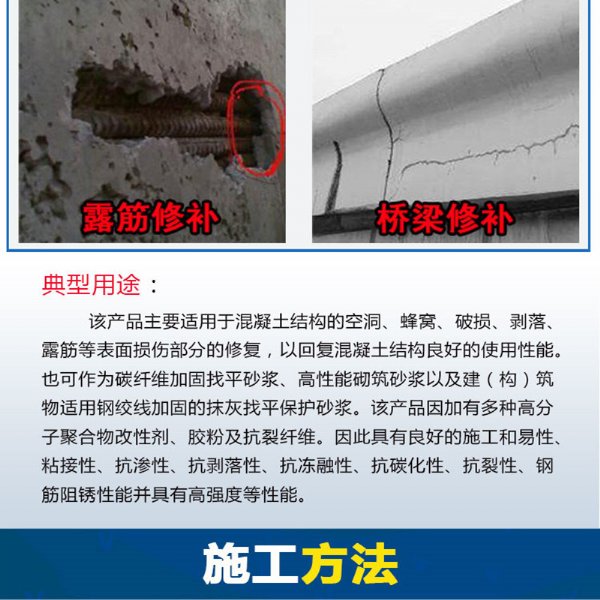

典型用途
该产品主要适用于混凝土结构的空洞、蜂窝、破损、剥落、露筋等表面损伤部分的修复，以回复混凝土结构良好的使用性能。也可作为碳纤维加固找平砂浆、高性能砌筑砂浆以及建（构）筑物适用钢绞线加固的抹灰找平保护砂浆。该产品因加有多种高分子聚合物改性剂、胶粉及抗裂纤维。因此具有良好的施工和易性、粘接性、抗渗性、抗剥落性、抗冻融性、抗碳化性、抗裂性、钢筋阻锈性能并具有高强度等性能。
施工特点
1、 施工方便：RG高强聚合物砂浆具有良好的施工和易性能。施工时无需振捣，在现场加水搅拌即可使用。
2、 早强、高强：1天抗压强度可达20Mpa，能*大限度的加快工程进度。
3、 抗渗性能强：RG产品具有良好的抗渗性能，1.7Mpa抗渗压水不透水，符合P16混凝土·抗渗性能的要求
4、 粘接性能好：如使用混凝土界面处理剂，与新老混凝土的粘接强度大于1.8Mpa，可*大程度保证RG高强混凝土修补砂浆与修补基层间的紧密粘接。
5、 可冬季施工：RG高强修补砂浆允许环境温度在-5℃以上时，进行混凝土结构的装门面、水平面及顶面的修补室外施工。
6、 耐久性强：50次冻融循环后强度无明显变化，在机油中浸泡30天后强度提高。
基本性能指标GB50728-2011《工程结构加固材料安全性鉴定技术规范》
检验项目 RG(双组份) RG(单组份) RG(环氧基)
浆体性能 劈裂抗拉强度（MPa） ≥7.0 ≥5.5 ≥7.0
 抗折强度（MPa） ≥12 ≥10 ≥12
 抗压强度（MPa） 7d ≥40 ≥30 ≥40
  28d ≥55 ≥45 ≥55
粘结能力 与钢丝绳粘结抗剪强度标准（MPa） ≥9 ≥5 ≥9
 与混凝土正拉粘结强度（MPa） ≥2.5且为混凝土内聚破坏

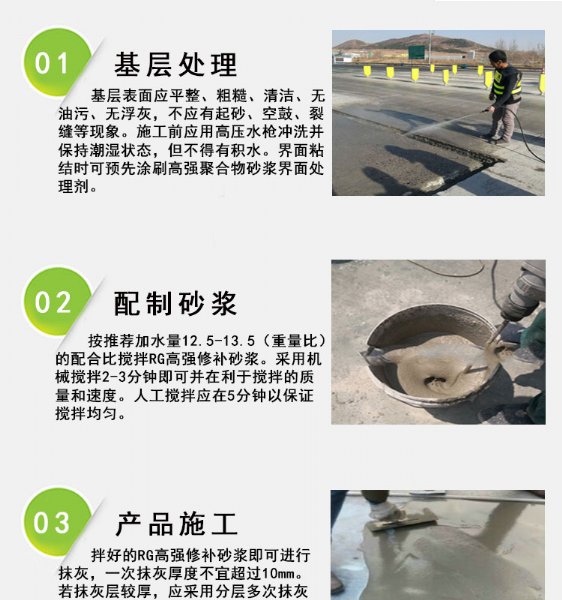

施工步骤要求
1、 准备好必要的工具及养护品
2、 确定修补区域，其修补处理范围应比实际破损范围向外扩大100mm，切割或剔凿出混凝土修补区域的垂直边缘，其深度≥5mm以免修补区域边缘薄片化。
3、 将修补区域内混凝土基层表面浮尘、油污清理干净，并剔除疏松部分。
4、 清理修补区域内裸露钢筋表面的锈质和杂物。
5、 将清理好的修补区域内混凝土基层进行凿毛处理或用混凝土界面处理剂进行界面处理。
6、 用气泵或水将处理过的修补区域内混凝土基层表面清扫干净，进行下道工序时不得有明水存留。
7、 按*加水量12.5-13.5（重量比）的配合比搅拌RG高强修补砂浆。采用机械搅拌2-3分名目即可并在利于搅拌的质量和速度。人工搅拌应在5分名目以保证搅拌均匀。
8、 拌好的RG高强修补砂浆即可进行抹灰，一次抹灰厚度不宜超过10mm。若抹灰层较厚，应采用分层多次抹灰的施工方法。
9、 由于RG高强修补砂浆含有多种高分子聚合物改性外渗料及胶粉，使拌合好的RG高强修补砂浆较粘稠，抹灰时应注意刀光洁。
10、对于表面需压光处理的，*外层抹灰应拌合略稀，并掌握好时间，以利于压光处理。
11、严禁在RG高强修补砂浆中掺入任何外加剂或外掺料。
12、使用温度为-5℃—40℃
养护
1、 夏季施工作业完毕后2-4小时，应及时浇喷水工喷洒养护剂或覆盖潮湿草袋进行养护，并保持表面湿润2-3天。
2、 冬季施工完毕后，应立即覆盖塑料薄膜并加盖棉被进行保温养护.

郑州维利斯新型建材有限公司
主营业务：主营建筑材料、化工产品、耐火材料、防水材料，灌浆料、特性砂浆等各种材料
联 系 人 ：范亚东
联系方式：13683719057 → 联系我时请告知是在建材采购网看到的
