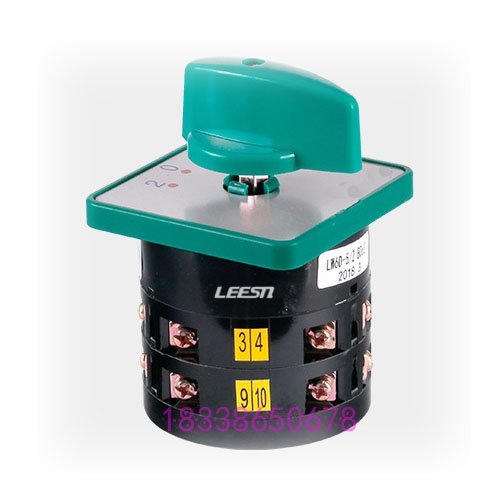

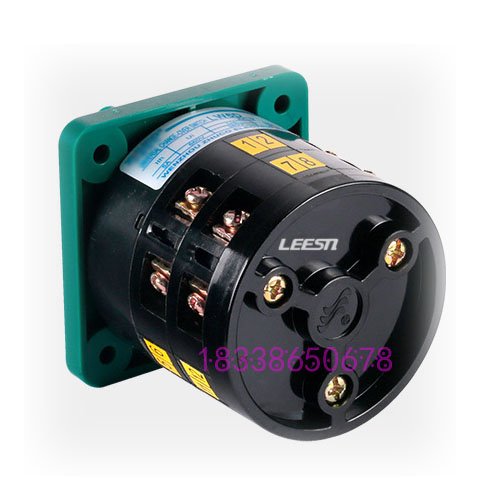

电动机转换开关

价格：电询 产地：乐清 品牌：立新 温州立新牵引设备有限公司 在线咨询

详情介绍更新时间：2020/3/28 15:55:09

电动机转换开关是一种用来控制电动机的电器，当操作手柄转动时，带动开关内部的凸轮机构转动，从而使触点按规定顺序闭合或断开。电动机转换开关一般用于交流500V、直流440V、约定发热电流20A以下的电路，用于小容量异步电动机、伺服电动机、微电动机的直接控制。
　 图1-38所示为LW6系列万能转换开关某一层的结构示意图，它主要由触点座、操作定位机构、凸轮、手柄等部分组成，其操作位置有0—l2个，触点底座有l—10层，每层底座
均可装三对触点。每层凸轮均可做成不同形状，当操作手柄带凸轮转动到不同位置时，可使各对触点按设置的规律接通和分断，因而这种开关可以组成数百种控制电路方案，以适应各种复杂要求，故被称为“万能”转换开关。常用的万能转换开关有LW5、LW6、LW12等系列。
电动机转换开关的触点在电路中的图形符号如图1. 39a所示。图形符号中“每行水平的两条实线表示一对触点，垂直的虚线表示操作手柄位置。各对触点在不同操作位置的通断状态是在该触点与相应虚线的相交位置的下方涂黑圆点表示接通，没有涂黑圆点表示断开。另一种是用触点通断状态接通表来表示，图l-39b中以“×”表示触点闭合，空白表示断开。万能转换开关的文字符号为SA。
电动机转换开关根据用途、接线方式、所需触点挡数和额定电流来选用。
这是在11月九号接到的一个任务，通过亲自给电动机转换开关接线我从中学到了很多知识。首先要彻底明白简单的电机控制回路。（简单控制回路在工作日志中有）通过控制回路图我们可以看出首先是电源线的接入点，电源线接常闭触点。（如果电源线接常开触点则会产生点动现象，即：操作柱开关复位后则电机控制主干路常开触点闭合后再分开，这样电机就不能完成自锁，所以电机转动就会停止。）之后就是常闭触点和常开触点的跨接线，它是接KM触点的，也是接自锁线路的，同时常开触点是接继电器线圈KM的，之后检查接线回路。
　注意：一般情况下，配电室中的电源线，自锁线，线圈线，分别得编号是3，5，7（个位数是3，5，7）
同样注意电动机转换开关不同位置触点的不同组合，有控制回路知，当在运行时，从上往下是常闭闭，常开开，当在启动时，常闭闭，常开闭，放手复位到运行位置。停止时，常闭开，常开开，放手复位到运行位置。锁停也是常闭开，常开开。
多操作，才能了解的更好。
