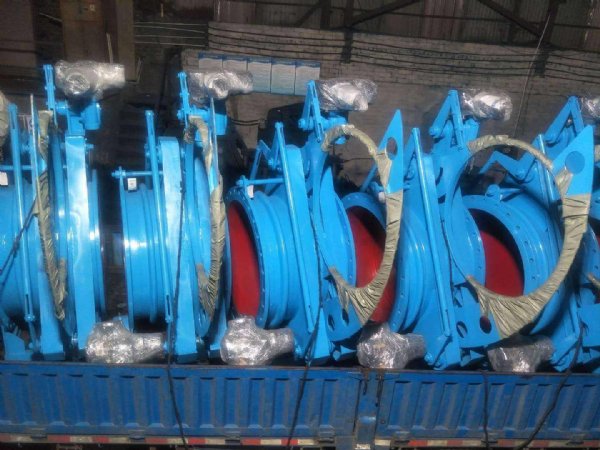

F43CX-2.5 F43CX手动扇形眼镜阀、手动扇形盲板阀

价格：9863元/台 产地：浙江 品牌：荣润阀门 型号：F43CX-2.5 规格：DN300 官渡区荣润五金经营部 在线咨询

详情介绍更新时间：2020/3/26 20:51:53

一、 产品特点：
        F43CX手动扇形眼镜阀又名手动扇形盲板阀、手动翻板阀、手动扇形阀，为长结构系列，在右阀体上设有伸缩器，用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。
     二、主要性能指标：
公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
 ＜120 ＜250 ＜300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶
       三、主要外形连接尺寸：

DN D D1 b n-φd 长系列 L
200 320 280 14 8-φ18 500
250 375 335 14 12-φ18 500
300 440 395 16 12-φ22 500
350 490 445 16 12-φ22 500
400 540 495 16 16-φ22 600
450 595 550 20 16-φ22 600
500 645 600 20 20-φ22 600
600 755 705 20 20-φ26 600
700 860 810 20 24-φ26 600
800 975 920 22 24-φ30 600
900 1075 1020 22 24-φ30 630
1000 1175 1120 22 28-φ30 630
1200 1375 1320 22 32-φ30 750
1400 1575 1520 26 36-φ30 750
1500 1675 1620 26 36-φ30 750
1600 1790 1730 26 40-φ30 750
1800 1990 1930 26 44-φ30 750
2000 2190 2130 26 48-φ30 750
      五、操作方法及注意事项：

      1、用扳手依次逆时针旋动三个连接螺杆，使阀体与闸板分离并有均衡，适量的间隙（16mm左右）。确认后转动闸板到工作位置，反向旋动连接螺杆，使闸板与阀体紧密接触，达到绝对密封的目的。
      2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。
      3、左右阀体松开时，介质要外溢，为确保安全，应在关闭时，请先关闭眼镜阀前的煤气蝶阀，同时请采用通风和其它能保证安全的措施。
