精密负载真空直线导入器厂家直销

价格：电询 产地：合肥 合肥珀拉斯莫真空科技有限公司 在线咨询

详情介绍更新时间：2019/10/31 10:53:52

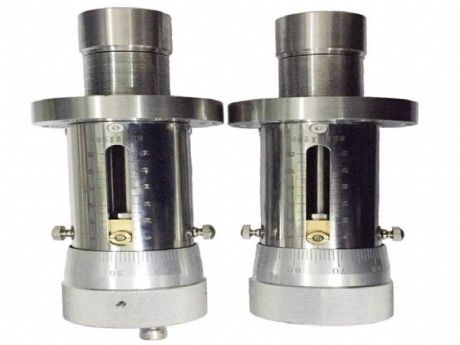

该真空导入器产品采用高品质的焊接波纹管，保证十万次以上的循环使用，轴向驱动力可达到150N，在保证超高真空密封的同时，通过手动调节手轮（或电机驱动），实现高精度的直线驱动，精确位置控制，安装角度自由；根据客户要求，可以制作各种驱动长度。有波纹管内置型、波纹管外置型和中空型三种结构，客户根据使用要求选用。
主要参数
适用范围：  105～5x10-7Pa
真空漏率：  ≤1x10-10Pa.m3/s
适用温度： -30～300℃
驱动方式： 手动
驱动方向：  直线
安装状态：  任意方向
连接方式： CF法兰或客户*
主要零件材料
焊接波纹管  316L
刻度圆柱  304
进给刻度盘 LV12阳极化

订货型号 接口法兰 驱动距离(mm)  精度(mm)  L（mm） R/E(mm)  A(mm)  B(mm)  C(mm)  D(mm)  K(mm)
LMF-N-CF35-50  CF35  50  0.02/0.01 130  56/106  34  70  47  M4X10  24
LMF-N-CF35-100  CF35  100  0.02/0.01 180  76/176  34  70  47  M4X10  24
LMF-N-CF35-150  CF35  150  0.02/0.01 230  96/246  34  70  47  M4X10  24

根据客户要求，可以制作各种驱动长度

订货型号 接口法兰 驱动距离S(mm)  精度(mm)  L
（mm） A
(mm)  B
(mm)  C
(mm)  MD x K
(mm)
LMF-S-CF16-50  CF16  50  0.02/0.01 184  11  34  45  M5x12
LMF-S-CF16-100  CF16  100  0.02/0.01 255  11  34  45  M5x12
LMF-S-CF35-50  CF35  50  0.02/0.01 156  12  70  47  M6x12
LMF-S-CF35-100  CF35  100  0.02/0.01 230  12  70  47  M6x12
LMF-S-CF35-150  CF35  150  0.02/0.01 310  12  70  47  M6x12

根据客户要求，可以制作各种驱动长度

订货型号 接口法兰 驱动距离(mm)  精度(mm)  R/E（mm） A(mm)  B(mm)  C(mm)  D(mm)  K(mm)
LMF-Z-CF16-50  CF16  50  0.02 83/133  64  195  100  16 20
LMF-Z-CF16-100  CF16  100  0.02 105/205  64  265  100  16 20
LMF-Z-CF35-50  CF35  50  0.02 85/135  101  190  122  35 15
LMF-Z-CF35-100  CF35  100  0.02 105/205  101  260  122  35  15
LMF-Z-CF50-50  CF50  50  0.02 90/140  116  192  151  50  15
LMF-Z-CF50-100  CF50  100  0.02 110/210  116  262  151  50  15
LMF-Z-CF63-50  CF63  50  0.02 101/151  150  218.5  195  63  20
LMF-Z-CF63-100  CF63  100  0.02 121/221  150  289  195  63  20
LMF-Z-CF100-50  CF100  50  0.02 112/162  195  250  256  100  21
LMF-Z-CF100-100  CF100  100  0.02 132/232  195  320  256  100  21

根据客户要求，可以制作各种接口及驱动长度
