水平钢筋弯曲中心

价格：200000元/套 产地：山东 品牌：山东飞宏 型号：齐全 规格：FHB-50H 山东飞宏工程机械有限公司 在线咨询

详情介绍更新时间：2022/11/12 14:34:01

智能钢筋水平弯曲机器人简介及优势：

　 智能钢筋水平弯曲机器人主要应用于铁路、高速公路、桥梁、隧道、地下管廊等基础建设领域，尤其适用于箱

梁、 盖梁中棒材钢筋的弯曲加工。该设备主要由输送辊道、托起机构、左弯曲机头、右弯曲机头、夹持器、卸料机

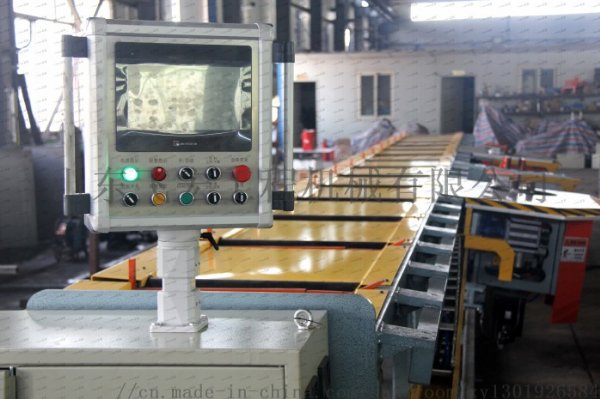

构、 接料小车、电控系统、气动系统等组成，采用 PLC 控制，设有强大图形数据库，智能化实现对钢筋的弯曲加

工。

1、钢筋托料采用曲柄连杆机构，钢筋托起的同时 , 将钢筋送至弯曲机头上方，便于操作人员放料，降低工人劳动强

度，此外采用电机减速机驱动，所有托料杆动作一致，传动平稳可靠；

2、弯曲机头行走机构采用齿轮齿条柔性啮合，解决了由于制造误差导致齿条与齿轮啮合不完全的问题，齿条为加厚

型，刚性足，行走定位更准确、更平稳；

3、弯曲主轴采用花键设计，主轴本身采用优质合金钢经特殊工艺制作，具有强度高、耐磨，使用寿命长的特点；

4、左右弯曲机头、夹持器处均设有钢筋自动卸料钩，加工较长钢筋时，仍可实现钢筋的自动卸料；

5、弯曲盘设有钢筋铁屑收集护罩，防止大量铁屑落入减速机内，对减速机造成磨损；

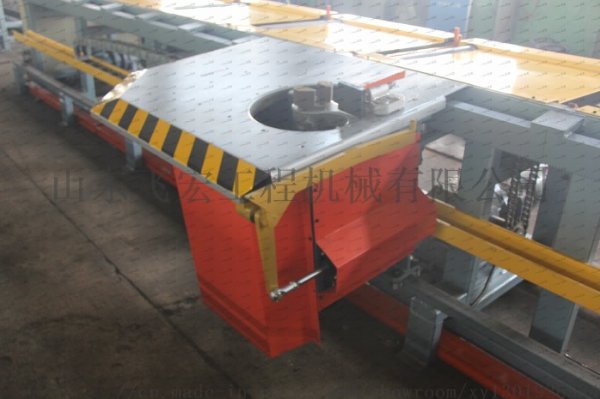

6、弯曲机头采用倾斜式安装，便于钢筋的上料和卸料；

7、钢筋夹持器采用双作用气缸，夹持钢筋时，保证左右同时夹紧，更换钢筋规格时，无需调整夹持器；

8、左、右弯曲机头的行走和弯曲均采用伺服电机，控制灵敏，弯曲精度高；

9、操作系统具有柔性安全保护功能，防止弯曲检测光电失灵时，仍在执行弯曲动作，对机械机构造成损坏；

10、操作系统设有强大的数据库，可存储 300 多种图形，对于大圆弧、长度递增变化筋，均可一键设置，无需人工

每次输入参数。

智能钢筋水平弯曲机器人参数：

型号 FHB-50H

加工钢筋直径 Φ12mm-Φ50mm

弯曲角速度  45-60° /s

弯曲机移动速度  0.5-0.9m/s

弯曲角度 正向弯曲 0-180° / 反向弯曲 0-120°

装机功率  27kw

输送辊道托起承重 1000kg

弯曲机头小中心距 950mm

弯曲机头大中心距 11000mm

设备外形尺寸 12.8mx3Mx1.1m

设备重量 约 6.5 吨

弯曲钢筋能量表 （12-40 为三级螺纹钢，50 为一级螺纹钢或圆钢）

钢筋直径 Φ12mm Φ16mm Φ18mm Φ20mm Φ22mm Φ25mm Φ28mm Φ32mm Φ36mm Φ40mm Φ50mm

弯曲数量 6 根 5根 4根 3根 3根 2根 1根 1根 1根 1根 1根
　　　　　
智能钢筋水平弯曲机器人售后服务：

1、24小时维修响应：自受理维修服务起，24小时内及时反馈。

2、三阶段回访:

1)质保期前：设备完全交付后一个月；

2）设备完全交付六个月后；

3）质量期满后一年；

以上三个阶段实施3次回访工作，确保客户终生享受放心的工程服务。

3、客户增值服务：

1）不定期现场巡视；

2）新品上市、技术升级特邀体验；

3）节假日短信祝福、电话回访。
