SK-5700系列多回路测量显示控制仪

SK-5700系列多回路测量显示控制仪
详情介绍更新时间:2019/10/12 15:59:52
C o n t a c t s :M r 赵
Q Q : 2 5 1 9 6 4 0 7 8
P h o n e : 1 5 5 3 7 1 7 7 4 8 8
T E L :0 3 7 1 - 6 0 9 9 0 2 3 5
F a x :0 3 7 1 - 8 6 2 5 5 6 9 6
W e b :w w w . h n s k m e . c o m
A d d :郑 州 市 高 新 技 术 开 发 金 梭 路 3 2 号

概述:
SK-5700系列多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理,构成数字采集系统及控制系统,适用于需要进行多测量点巡回检测的系统。

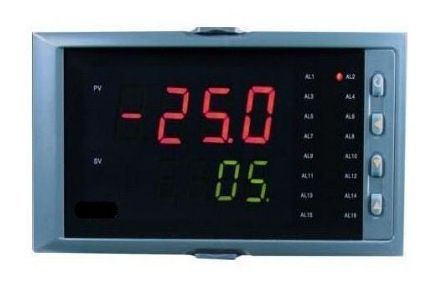

1. 双屏LED数码显示,PV显示测量值,SV显示当前通道号。
2. 可巡回检测8路或16路测量信号,各输入通道测量信号互不干扰。
3. 具备36种信号输入类型,用户可根据需求任意设置输入类型,各通道可同时输入不同的信号类型;0.2%级测量精度。
4. 报警方式可选择“统一报警输出”、“分别报警输出”;“统一报警输出”时通过参数设置可选择带记忆报警和不带记忆报警功能,仪表面板带LED报警指示灯。
5. 变送输出方式可以选择“统一变送输出”、“分别变送输出”、“按*输入通道的采样值变送”、“16路采样值加权平均变送”、“16路输入*大值变送”、“16路输入*小值变送”。
6. 仪表数据刷新周期2秒/16路。
7. 支持RS485、RS232串行接口,采用标准MODBUSRTU通讯协议。
8. 仪表可带RS232C打印功能,具有手动打印、定时打印、报警打印功能。
9. 带DC24V馈电输出,为现场变送器配电。
10. 输入、输出、电源、通讯相互之间采用光电隔离技术。
11. 参数设定密码锁定,参数设置断电**保存,具备参数恢复系统原始设置功能。

型号:
SK-5710①--②--③/④/⑤/⑥--⑦--(⑧)八回路
SK-5720①--②--③/④/⑤/⑥--⑦--(⑧)十六回路

①规格尺寸
代码  宽*高*深
A 160*80*136mm(横式)
B 80*160*136mm(竖式)
C 96*96*136mm(方式)
②输入分度号
代码 分度号(测量范围)
00  热电偶B(400~1800℃)
01  热电偶S(0~1600℃)
02  热电偶K(0~1300℃)
03  热电偶E(0~1000℃)
04  热电偶T(-200.0~400.0℃)
05  热电偶J(0~1200℃)
06  热电偶R(0~1600℃)
07  热电偶N(0~1300℃)
08  热电偶F2(700~2000℃)
09  热电偶Wre3-25(0~2300℃)
10  热电偶Wre5-26(0~2300℃)
11  热电阻CU50(-50.0~150.0℃)
12  热电阻CU53(-50.0~150.0℃)
13  热电阻CU100(-50.0~150.0℃)
14  热电阻PT100(-200.0~650.0℃)
15  热电阻BA1(-200.0.0~600.0℃)
16  热电阻BA2(-200.0~600.0℃)
17  线性电阻0~400Ω(-1999~9999)
18  远传电阻0-350Ω(-1999~9999)
19  远传电阻30-350Ω(-1999~9999)
20  0~20mV(-1999~9999)
21  0~40mV(-1999~9999)
22  0~100mV(-1999~9999)
23  -20~20mV(-1999~9999)
24  -100~100mV(-1999~9999)
25  0~20mA(-1999~9999)
26  0~10mA(-1999~9999)
27  4~20mA(-1999~9999)
28  0~5V(-1999~9999)
29  1~5V(-1999~9999)
30  -5~5V(-1999~9999)
31  0~10V(-1999~9999)(不可切换)
32  0~10mA开方(-1999~9999)
33  4~20mA开方(-1999~9999)
34  0~5V开方(-1999~9999)
35  1~5V开方(-1999~9999)
55  全切换
56  特殊规格
③变送输出
代码 输出类型(输出方式)
0  4-20mA(统一变送)
1  1-5V(统一变送)
2  0-10mA(统一变送)
3  0-5V(统一变送)
4  0-20mA(统一变送)
5  4-20mA(分别变送)
00  1-5V(分别变送)
02  0-10mA(分别变送)
03  0-5V(分别变送)
04  0-20mA(分别变送)
05  0-10V(分别变送)
④报警输出(继电器接点输出)
代码  报警通道
X   无输出
1   统一报警
2   分别报警
⑤通讯输出
代码  通讯接口(通讯协议)
X    无输出
D1   RS485通讯接口(Modbus)
D2   RS232通讯接口(Modbus)
D3   RS232C打印接口
⑥馈电输出
代码  馈电输出(输出电压)
X   无输出
1P   1路馈电输出
2P   2路馈电输出
    如“2P(12/24)”
    表示*一路12V,第二路24V馈电输出。
⑦供电电源
代码  电压范围
A    AC 100-240V(AC/50-60Hz)
D    DC 20-29V
⑧备注(无可省略)

备注:
1、选型时请根据接线图来选择功能,由于尺寸小的仪表接线端子少带不了全功能,有的功能在同组端子上只能选择其中一种功能。
2、因为仪表的分别变送输出口与分别报警口是共用的,所以可按以下方式选择:
    a、统一变送输出+统一报警输出
    b、八路分别变关输出+统一报警输出
    c、十六限分别报警输出
3、SK-5720仪表不带分别变送和分别报警功能。
4、SK-5720C仪表只能选择统一报警功能。
5、在写型号时必须完整,没有选到的功能项不能省略,必须用“X”补上。
