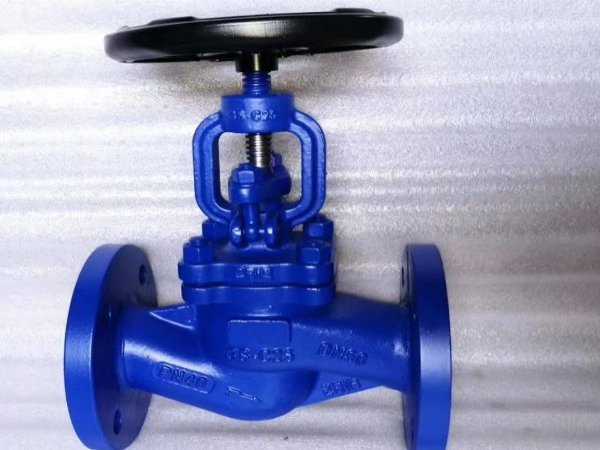

德标法兰截止阀 德标截止阀优质厂家

价格：750元/台 产地：浙江温州永嘉瓯北 品牌：浙江瑞鸿 型号：J41H-16C 浙江瑞鸿阀门科技有限公司 在线咨询 联系人：汤女士 → 联系我时请告知是在建材采购网看到的 电话：0577-67381808 15058705868

详情介绍更新时间：2022/11/18 9:40:42

德标截止阀,DIN德标截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀门时，操作力所需要克服的阻力，是阀杆和填料的摩擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。本阀要水平安装 　截止阀开启时，阀瓣的开启高度，为公称直径的25％～30％时，流量已达到*大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
三、德标截止阀工作原理
截止阀，也叫截门，是使用*广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中 低压，而且适用于高压。
截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。
截止阀只许介质单向流动，安装时有方向性。截止阀的结构 长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性 不强。
四、德标截止阀优点与缺点
优点
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。 　
3、密封性好，密封面间磨擦力小，寿命较长。
注意事项
2、不适用于带颗粒、粘度较大、易结焦的介质。 　
3、调节性能较差。 　
4、流体阻力大，长期运行时，密封可靠性不强 　
截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。

技术规范制造标准: DIN EN13709-2003　　
结构长度: DIN EN1092-1:2002
法兰标准: DN EN 588-1:1995　
试验标准: DIN EN12266:2003


阀体/阀盖　阀杆　阀瓣　螺栓　螺母　填料Packing　垫片Gasket　　
GG25　13Cr　GG25　B7　2H　石墨　石墨+304　　
WCB　13Cr　WCB　B7　2H　石墨　石墨+304　　
CF8　F304　CF8　B8　8　石墨
石墨　石墨+304
石墨+304　　
　
CF8M　F316　CF8M　B8　8　石墨　石墨+304　　
　

性能规范

公称压力(MPa)　壳体试验压力(Mpa)　密封压力试验(Mpa)　适用温度(℃)　适用介质　
1.6　2.4　1.76　HT:-10~300℃
CS:-29~425℃
SS:-59~540℃　水
蒸汽
油品　
2.5　3.75　2.75　
4.0　6.0　4.4　

主要外形尺寸

公称通径DN　15　20　25　32　40　50　65　80　100　125　150　200　250　300　350　400　
L　PN16　130　150　160　180　200　230　290　310　350　400　480　600　730　850　980　1100　
PN25　130　150　160　180　200　230　290　310　350　400　480　600　730　850　980　1100　
PN40　130　150　160　180　200　230　290　310　350　400　480　600　730　850　980　1100　
H　PN16　190　190　195　210　220　230　255　270　360　380　415　530　665　932　992　1205　
PN25　190　190　195　210　220　230　255　270　360　380　427　545　675　940　1055　1213　
PN40　190　190　195　210　220　230　255　270　360　380　436　562　683　952　1065　1225　
W　PN16　120　120　140　140　160　180　180　200　250　300　300　400　520　550　600　650　
PN25　120　120　140　140　160　180　180　200　250　300　300　400　520　550　600　650　
PN40　120　120　140　140　160　180　180　200　250　300　300　400　520　550　600　650
