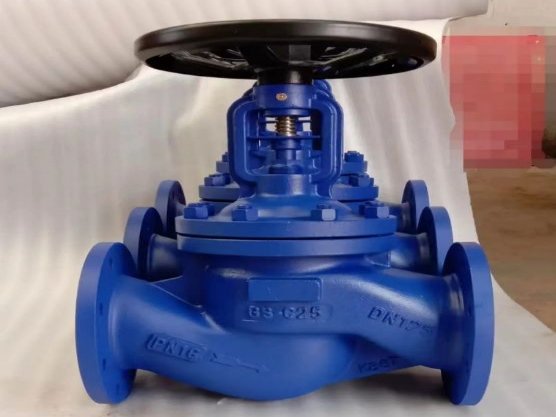

WJ41德标波纹管截止阀

价格：1550元/台 产地：浙江温州永嘉瓯北 品牌：浙江瑞鸿 型号：WJ41H-16C 规格：DN125 浙江瑞鸿阀门科技有限公司 在线咨询 联系人：汤女士 → 联系我时请告知是在建材采购网看到的 电话：0577-67381808 15058705868

详情介绍更新时间：2022/11/18 9:40:42

德标波纹管截止阀是我公司引进先进德国技术，采用先进的金属波纹管密封技术制造，高性能金属波纹管，波纹管密封截止阀采用波纹管密封的设计，完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，不但提高了使用能源效率，增加了生产设备的安全性，减少了维修费用及频繁的维修保养，还提供清洁安全工作环境。

WJ41德标波纹管截止阀工作原理：

德标波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。*适用于蒸汽、易燃、易爆、导热油、高纯度、有毒等介质的管路上。

WJ41德标波纹管截止阀产品特点：

1、产品结构合理、密封性能可靠、造型美观；

2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长；

3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；

4、直角式德标波纹管截止阀双重密封，性能更可靠；

5、阀杆升降位置指示，更直观；

6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

WJ41德标波纹管截止阀技术规范：



结构形式 construction BB-BG-OS&Y
驱动方式 operation 手动hand-operated
气动 pneumatic
设计标准 design standard DIN3356
结构长度 face to face dimension DIN3202
连接法兰 flanged ends DIN2543-2545
试验和检验 test&inspection DIN3230
德标波纹管截止阀产品性能规范：　
公称压力(MPa)
nominal pressure
壳体试验压力(MPa)
shell test 密封试验压力(MPa)
sealing test 适用温度(℃)
suitable temp 适用介质
suitable madium
1.6 2.4 1.76 -20℃-350℃ 水、蒸汽、油品等
water,steam,oil,etc.
2.5 3.75 2.75
4.0 6.0 4.4


德标波纹管截止阀主要零部件材质：





序号NO. 名称part name 材质material
1 阀体body GS-C25、CF8、CF3
2 阀瓣disc 2CR13、F304、F316
3 轴销hinge pin F304、F316
4 波纹管组件bellows combination F304、F316L
5 阀盖bonnet GS-C25、CF8、CF3
6 填料packing 柔性石墨Flexible graphite、PTFE
7 压套gland 25#、F304、F316
8 定位片locator 25#、F304、F316
9 阀杆螺母stem nut 铜合金ZQA19-4
10 手轮hand wheel 碳钢carbon steel
11 并帽cap 25#
12 油杯oil cup 黄铜brass
13 六角螺母hexagon nut ASTMA193 2H、A193-8、A193-8M
14 双头螺栓bolt ASTMA193 B7、A193-B8、A193-B8M
15 垫片gasket 柔性石墨+不锈钢
flexible graphite+stainless steel、PTFE
16 阀杆stem 2Cr13、F304、F316


德标波纹管截止阀产品尺寸：



◇WJ41H-16◇



压力等级
pressure PN16
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 5 7 9 12 18.5 23 38.5 56 75 113.5 235 395
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
◇WJ41H-25◇　
压力等级
pressure PN25
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 5.5 7.5 10 12.5 19 24 43 57 79 135 285 415
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
◇WJ41H-40◇　
压力等级
pressure PN40
口径size 15 20 25 32 40 50 65 80 100 125 150 200 250 300
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850
H 195 195 207 218 225 230 272 290 355 410 425 540 665 720
W 120 120 140 140 160 180 180 200 250 300 300 400 520 520
重量(kg)Weight 4 4.5 6 8 11.5 13.5 20 25 45 60 83 158 305 440
行程h 7 7 12 13 14 15 19 23 28 35 42 52 64 75
Kv 4.2 7.4 12 19 30 47 77 120 188 288 410 725 1145 1635
