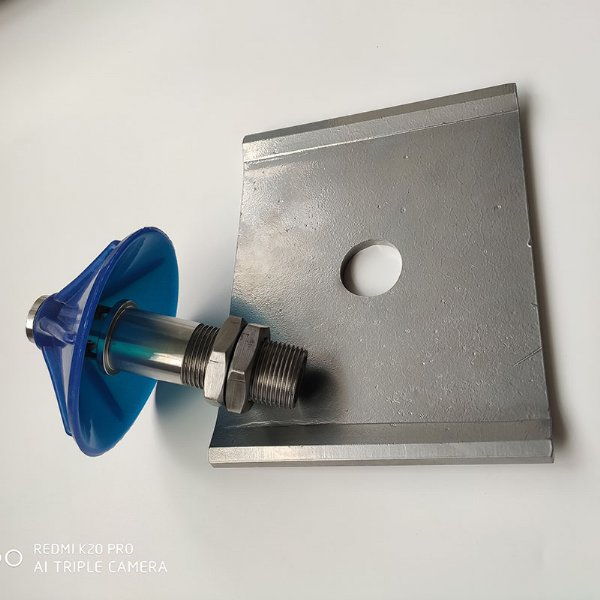

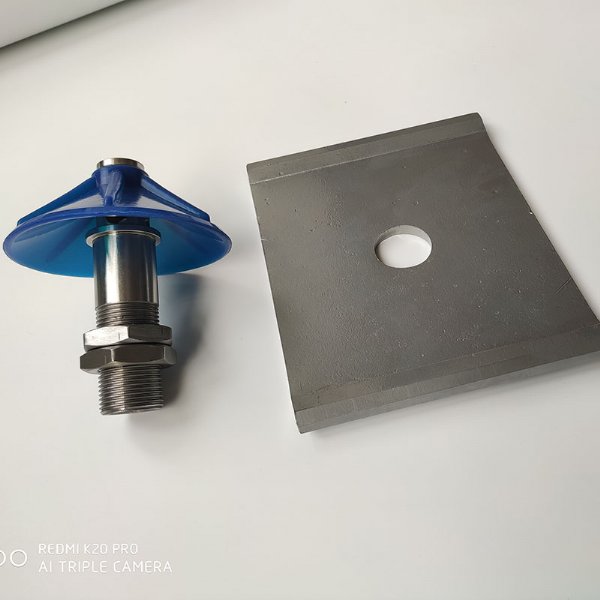

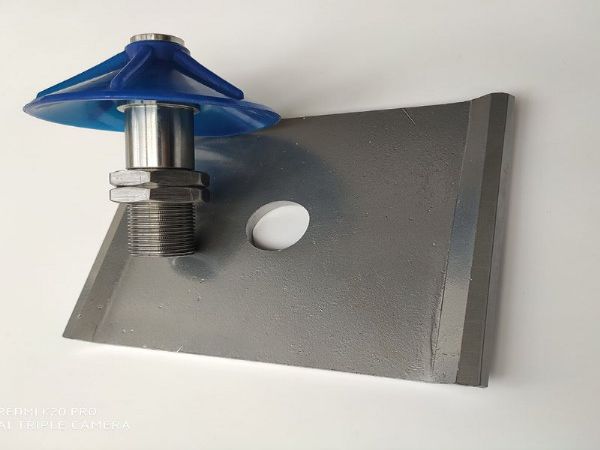

气化衬板,气化组件配件20、30MD CH1281D

详情介绍更新时间：2019/9/5 10:22:56

一：SCM泵结构介绍：
　 1：主SCM泵由入口圆顶阀、排气圆顶阀、主输送空气管路、流化空气管路组成。
　 2：付SCM泵由入口圆顶阀、排气圆顶阀、流化空气管路组成。
　 3：出口SCM泵由入口圆顶阀、排气圆顶阀、流化空气管路、泵后补气管路组成。
　 4：每台SCM泵设计有泵内高料位计，泵间管道设计有泵间补气管路。
二：SCM泵运行条件
　 1：主电控屏幕上的启动/停止/吹扫开关置于“启动”或者“吹扫”位置。
　 2：就地主泵的气控箱上程控/就地按钮置于“程控”位置。
　 3：输送管道压力小于0.03 Mpa。
　 4：其他联锁条件正确，（在运行状态下）泵内没有高料位信号。
　 5：输送供气压力大于0.55 MPa 。
　 6：主泵入口和排气圆顶阀关闭并且密封。
　 7：所有副泵的入口和排气圆顶阀关闭并且密封。
　 8：*小循环周期定时器关闭或手动旁路按钮按下。
　 9：管路确定可用。
　 10：输送目标灰库有空间可用。　
三：SCM泵工作步骤：
　　1：在其他条件满足时，当循环间隔时间到时或灰斗低料位触发，所有入口圆顶阀通过相应的电磁阀线圈得电打开，由于排气圆顶阀和其使用同一个气控阀，所以，排气阀也同时打开。受重力的作用，灰斗内的积灰落入泵内。
　　2：当落料定时器到时或泵内料位计触发信号，在延时2秒后，所有入口阀和排气阀通过相应的电磁阀线圈失电关闭。
　　3：当所有入口阀和排气阀关闭并发回密封信号后，主输送空气阀和所有流化空气阀通过相应的电磁阀线圈和得电打开，输送空气分别通过此2种管路进入输送泵内。
　　4：当输送压力低于设定的结束压力（0.3BAR）后，延时20秒后，所有的主输送空气阀和流化空气阀通过相应的电磁阀线圈失电关闭，此次的输送结束。待条件满足时,开始新的输送循环。
