FD40型伸缩缝

价格：电询 产地：衡水 品牌：明兴 型号：FD 规格：40 衡水汉江橡塑科技有限公司 在线咨询

详情介绍更新时间：2022/11/18 9:41:49

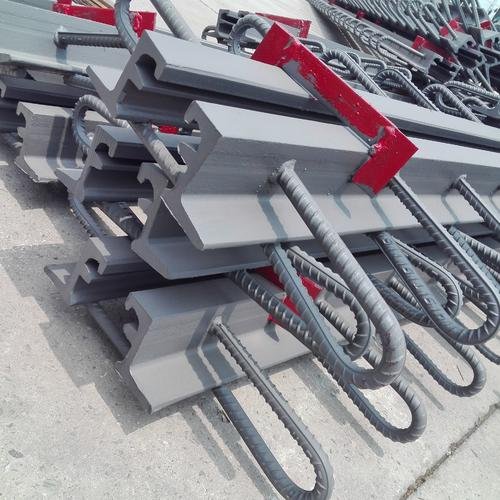

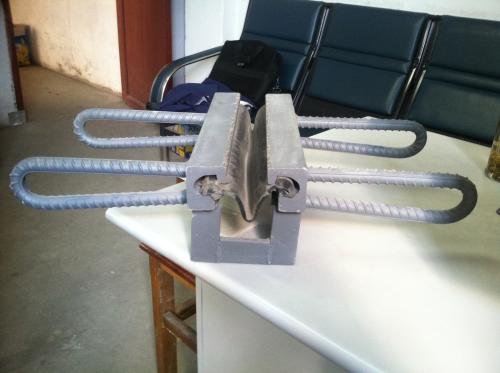

FD40型伸缩缝由型钢、锚固构件和密封橡胶带组成，允许位移量为0~120mm，主要型式有：GQF-C-40，60,80型、QMF（SSF）-80型、SD-80、100、120型等,产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。单组式伸缩缝主要产品型号有GQF型（C 型、Z型、 L型、 F型）。
伸缩缝主要材料：
钢质边梁：采用16Mn的钢轧制，部面呈c形。橡胶密封条：采用氯丁橡胶制造，具有良好的耐老化、耐挠性能。
固锚件：有锚栓、锚环、锚板结构三种，设计工程师可根据桥面板设计厚度选用，间距一般为20cm，本厂也可根据设计工程师特定设计制造。
选定伸缩缝规格尺寸
选定伸缩缝的规格尺寸与使用寿命关系很大，在设计时应考虑足够的伸缩富余量。
当桥梁位移方向与伸缩缝中心线正交时，选用伸缩缝规格比较容易，但桥梁位移方向与伸缩缝中心斜交时，须分解成平行与垂直于中心线的两个矢量，选用伸缩缝规格取决于两个矢量当中的一个。
与接缝平行的矢量：△Lp=△L.cosβ
与接缝垂直的矢量：△Lr=△Lr.sinβ
式中：表示桥梁位移的总变形量；为位移方向与接缝方向的交角
β=45゜ ∽135°
△Lr是选用伸缩缝规格的依据， △Lp的变形一般由橡胶密封条的水平错动老完成，对伸缩缝的选用无太大的影响。
例：设计桥梁沿结构中心线位移95mm，伸缩缝与其斜交40°，按公式计算△Lr=73Mm,△Lp=61mm选用本型号的伸缩缝是适用的。
同时要注意，胶条以中部为准，*大水平错动量在前后两个方向都是不应超过40mm，如计算中发现有过量错动，须选用更大规格的伸缩缝。
常用桥梁伸缩缝大家应该都了解，就是我们平常说的C、F、E、Z、D型伸缩缝，间距为40、60、80，但是好坏如何鉴别呢？
1.型钢，桥梁伸缩缝是否采用国标Q235；
2.胶条，有时候大家会认为这个东西应该不能算到质量好坏的范畴之内，但是如果胶条质量不行，很容易让杂物跟积水进入桥梁伸缩缝缝隙当中，很容易影响伸缩，严重时候会产生锈蚀、型钢凸起，使用寿命大大降低。
3.锚固钢筋的粗细跟间距，这个粗细就不解释了，肯定同种质量的东西越粗越结实，但是间距就不一样了，这个密度越高焊接的时候固定点就越多，所以质量也就更好，使用寿命也就更长。
4.钢板（预埋钢板）这个地方看实际情况，一般买家都自己配备。
