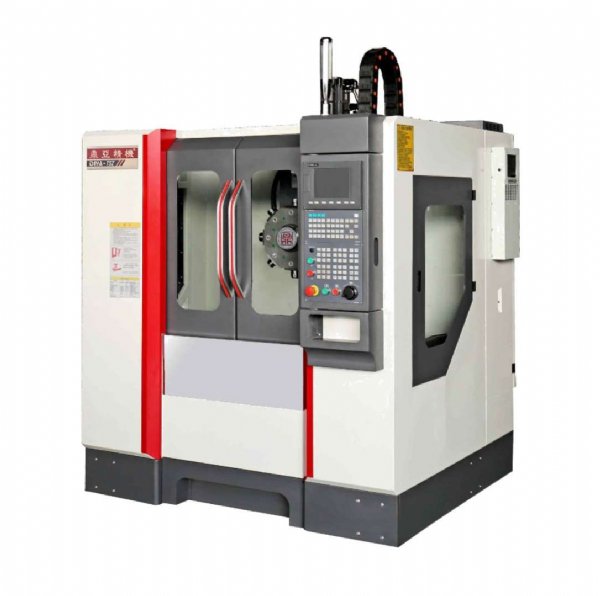

砖攻中心八把刀小型体积

价格：电询 产地：上海嘉定 品牌：上海鼎亚 型号：T5Z 规格：400*450*500 上海鼎亚精密机械设备有限公司 在线咨询

详情介绍更新时间：2019/8/15 9:27:52

一切只为用好机床

　 品牌介绍：
　“鼎亚精机”自2003年成立以来,始终秉承“以专业为基础,以创新为动力,以服务为保障”的理念,专注于加工中心、数控龙门、数控铣床、炮塔铣床系列的研究开发,持续不断开发新机种,分别在云南、福建、江苏设有生产基地，适应了市场的需求,并赢得了广大用户的青睐与好评。
　 “鼎亚精机”上海运营中心以独特的展厅+4s销售服务模式，并与国内外知名厂商密切合作，可为您的企业提供产品选型、加工方案、样件加工、客户培训、夹具设计、刀具选择、参数优化、专机定制、自动化支持等全套设备解决方案。
　“鼎亚精机”将为您提供高效、快捷、优质的服务！
　“鼎亚精机”愿与您共同成长共创辉煌!
　　　　　　　


技术资料
一．产品特点：
本机床采用高速转塔换刀机构，外形紧凑，具有换刀速度快，体积小、加工效率高等优点，适合汽配、摩配、电动工具、阀门等行业小零件的钻、镗、铣、攻的高效加工。


●高速转塔主轴
采用专利技术，全伺服电机控制，油压锁紧，核心轴承于传动部件均采用世界知名品牌产品，突破了同类产品主轴转速低，刚性差，主功率小的局限，刀塔整体保修两年;

●优质铸件
机身采用HT300高级树脂砂铸件，铸件阻尼系数高并增加机床的高刚性及耐久性。可选配加高立柱，预留第四轴、五轴空间;

●台湾加大线轨
X、Y轴采用30＃，Z轴采用35＃台湾精密线性导轨，确保机床的尺寸精度和切削刚性;

●台湾精密滚珠丝杆及预拉装置
采用两端固定轴承座设计，并配有适当的预拉力，滚珠丝杆两端均采用*轴承以提高刚性，提升机床的高速高精性能及使用寿命;

●数控系统（可选）
标配台湾新代系统，选配日本发那科，三菱，国产广数（GSK)。


二．技术参数：
主要技术参数
三轴行程 X mm 450
 Y mm 300
 Z mm 350
工作台 台面尺寸 mm 550x320
 T型槽 mm 3x14x92
 *大承重 kg 180
主轴 夹头规格  ER32
 *高转速 RPM 6000 可选配8000
 攻牙*高转速 RPM 2000 刚性攻牙
导轨 X、Y mm 30 台湾
 Z mm 35 台湾
滚珠丝杆 三轴 mm 32x12 台湾
刀库 刀位数 T 6 可选配8T
 换刀形式  转位式
 换刀时间 秒 1.2
电机 主轴电机 KW 3.7/5.5 伺服电机
 进给电机 KW 1.5,2（Z） 伺服电机
 刀塔电机 KW 0.55 伺服电机
 冷却泵 KW  0.12
进给 快移速度 Mm/min 32000
 进给速度 Mm/min 1-12000
精度 定位精度 mm 0.012/300
 重复精度 mm 0.005
 刀塔精度 mm ±0.006
*大加工能力 钻孔 mm Φ25 铝件
 攻牙 mm M16
 镗孔 mm Φ60
 铣面 mm Φ63
 铣键槽 mm Φ12 钢件
外形尺寸 长宽高 mm 1400x1500x2300
机床重量 Kg 1850

三．机床主要配置选择
序号 项目 配置 选择情况
1 主轴马达 3.7KW/5.5Kw 3.7kw
2 容刀数量 6T/8T 8T
3 操作系统 KND/SNYTEC SNYTEC
4 伺服电机 国产/日本安川 国产

四．设备的主要外购件明细表
名称 型号 品牌 等级 用量
导轨 HGH30CA2R786ZBHII 台湾上银 H 2
 HGH30HA2R645ZBHII 台湾上银 H 2
 HGL35CA2R700ZBHII 台湾上银 H 2
丝杆 3212*895 台湾鼎翰 C3/0.008 1
 3212*607 台湾鼎翰 C3/0.008 1
 3212*711 台湾鼎翰 C3/0.008 1
丝杆轴承 760204DB UTE P4 3
 760205DT UTE P4 3
二.钣金 外防护 定制  1
 内防护 定制  1
三.电器
伺服主电机 3.7KW 北京超同步 含驱动 1
进给电机 130/5N.M 1.5kw 佰控 含驱动 1
 130/6N.M 1.5kw 佰控 含驱动
 130/10N.M 2kw 佰控 含驱动 1
转塔电机 90/2.4N.M 0.55kw 佰控 含驱动 1
隔离变压器 AKSG-3KA 中国爱克赛  1
热交换机 EA-02A 昆山诺密祺  1
电动润滑泵 DRB3-E160 浙江超润  1
冷却水泵 COD2-30T 广东凌霄 扬程36米 1
四.系统
数控系统 6MD-8 台湾新代  1
五.刀塔
*一传动带轮 8MGT-24 盖茨  1
 8MGT-24 盖茨  1
*一传动轴承 6205zz NSK  2
 6205zz NSK  2
*一传动同步带 8MGT-640 盖茨  1
第二传动带轮 5MGT-38 盖茨  1
 5MGT-38 盖茨  1
第二传动轴承 6205zz NSK  2
 6205zz NSK  2
第二级传动同步带 5MGT-340 盖茨  1
刀塔转位同步带轮 5MGT-20 盖茨  1
 5MGT-4 盖茨  1
刀塔转位轴承 6903ZZ NSK  2
 6903ZZ NSK  2
刀塔转位同步带 5MGT-325 盖茨  1
主轴 ER32   6
主轴轴承 7006TBT HRB P5 6
