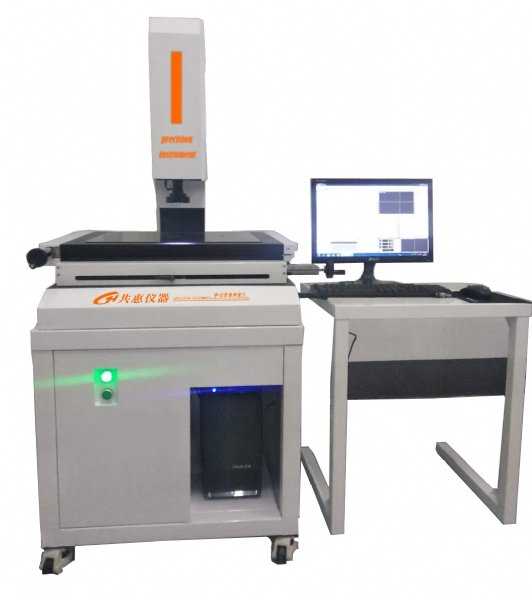

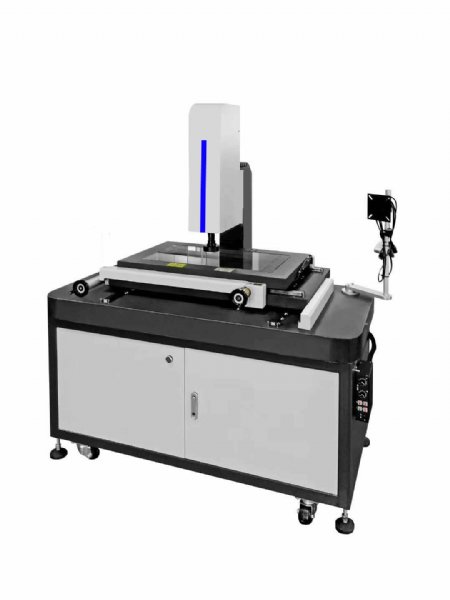

合肥自动影像测量仪,2.5次元影像仪

价格：电询 产地：安徽 品牌：共惠仪器 型号：CNC-1210 规格：1210 合肥共惠仪器设备有限公司 在线咨询

详情介绍更新时间：2022/11/12 17:04:43

合肥自动影像测量仪,2.5次元影像仪
应用领域
该产品适用于以二维平面测量为目的的一切应用领域。这些领域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、精密五金、精密冲压、接插件、连接器、端子、手机、家电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、医疗器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、刀具、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等。
产品特点
　　◆配置功能强大的测量软件。
　　◆花岗石特制的立柱和底座，坚硬**变形。
　　◆稳定高效的闭环控制，高速度，高精度批量检测。
　　◆核心部件原装进口。
　　◆优良的装配工艺。
　　◆选配激光或接触式探针系统实现3D测量。
合肥自动影像测量仪,2.5次元影像仪
产品简介
CNC大行程全自动影像仪是我公司又一创新力作，为大尺寸几何测量提供*佳解决方案，产品以静音、快速、高精度、稳定性好等特点在市场上倍受欢迎。
技术参数
机台型号 CNC5040 CNC7060 CNC9070 CNC1210 CNC1512
机台结构 高精密花岗石承载式龙门结构
测量行程X/Y/Z(mm) 400*500*200 600*700*200 700*900*200 1000*1200*200 1200*1500*200
机台承重 100kg
外观尺寸LXYZ （mm） 1550*1100*1580 1750*1340*1590 2100*1580*1590 2500*1850*1590 2700*2000*1590
机台重量 2100kg 2300kg 2600kg 2900kg 3200kg
运动控制 全闭环4轴自动控制
测量精度 X/Y轴：E1=（2.5+L/200）μm
 Z轴：E2=（5+L/200）μm
*大速度 X/Y轴：500MM/S
 Z轴：300MM/S
光源控制 表面光：五环八区四十项程控式LED冷光源
 轮廓光：程控式LED平行冷光源、256级可调
光学系统 美国NAVITAR自动变焦镜头模组
放大倍率 光学放大0.7-4.5X影像放大22-145X
影像系统 高灵敏度高分辨率1/2’’CCD黑白/彩色
运动系统 承载式超精密级THK直线导轨
运动控制系统 YASKAWA AC伺服马达
光栅尺 高分辨率光栅尺，分辨率：0.5μm
工作环境 温度：20±2℃
 湿度：35％-65％
 震动：震动＜0.002g，低于15Hz
 电源：220V/50Hz/10A
