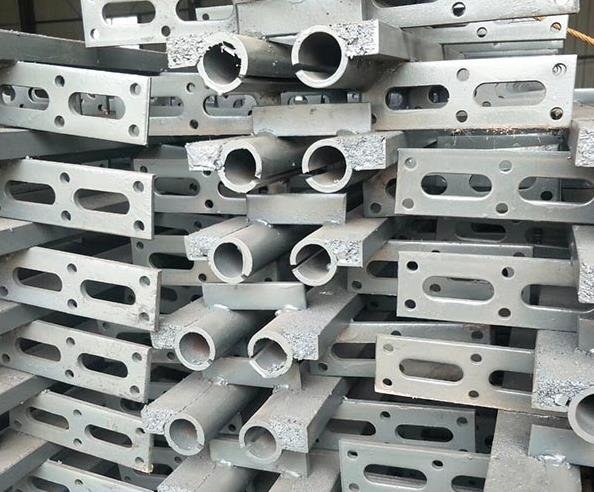

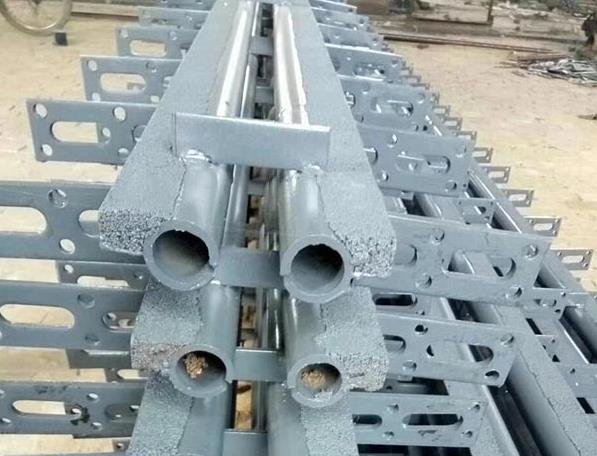

管式伸缩缝

价格：电询 产地：衡水 品牌：明兴 型号：GQF 规格：40 衡水汉江橡塑科技有限公司 在线咨询

详情介绍更新时间：2022/11/18 9:41:49

GQF-MZL型数模式桥梁伸缩缝装置,是采用热轧整体成型的异型钢材设计的桥梁伸缩缝装置. 桥梁伸缩缝伸缩体完全由橡胶密封带组成的伸缩装置。由单缝钢和橡胶密封带组成的单缝式伸缩装置，适用于延伸缩量不大于60mm的公路桥梁工程伸缩；由边梁和橡胶密封带组成的单缝式伸缩装置，适用于伸缩量不大于80mm的公路桥梁工程。
　　GQF-MZL型桥梁伸缩缝突出的特点是：由边梁、中梁、横梁、位移控制系统、密封橡胶带等构件组成的系列伸缩缝。该伸缩缝的承重结构和位移控制系统分开，二者受力时互不干扰，分工明确，这样既保证受力时安全，又能达到位移均匀，使所有中梁在一个位移控制箱内均支承在同一根垂直横梁上的传统作法，这样对大位移量伸缩缝非常有利，减少了横梁数量，使位移控制箱体积减小到*小范围，节约了钢材。该结构还克服了斜向支承式伸缩缝要求加工和组装精度相当高的苛刻条件，否则四连杆结构极易出现自锁现象，影响伸缩自由和不易保证位移均匀的弊病。该结构各连接处均采用既能转动又能滑动结构。所以，对弯、坡、斜、宽桥梁适应能力强，可满足各种桥梁结构使用要求。
桥梁伸缩缝要求伸缩缝在平行、垂直于桥梁轴线的两个方向，均能自由伸缩，牢固可靠，车辆行驶过时应平顺、无突跳与噪声；要能防止雨水和垃圾泥土渗入阻塞；安装、检查、养护、消除污物都要简易方便。 在设置伸缩缝处，栏杆与桥面铺装都要断开。
桥梁伸缩缝的类型及分类
　　1、镀锌薄钢板伸缩缝。在中小跨径的装配式简支梁桥上，适用于伸缩量80mm-1200mm的大中跨度桥梁。
　　2、钢伸缩缝:它的构造比较复杂，只有在温差较大的地区或跨径较大的桥梁上才采用。钢伸缩缝也宜于在斜桥上使用。
　 3、橡胶伸缩缝。它是以橡胶带作为跨缝材料。这种伸缩缝的构造简单，使用方便，效果好。在变形量较大的大跨度桥上，可以采用橡胶和钢板组合的伸缩缝
主要作用
防止房屋因气候变化而产生裂缝。其做法为:沿建筑物长度方向每隔一定距离预留缝隙，将建筑物从屋顶、墙体、楼层等地面以上构件全部断开，建筑物基础因其埋在地下受温度变化影响小，不必断开。伸缩缝的宽度一般为20毫米到30毫米，缝内填保温材料，两条伸缩缝的间距在建筑结构规范中有明确规定。
若建筑物平面尺寸过长，因热胀冷缩的缘故，可能导致在结构中产生过大的温度应力，需在结构一定长度位置设缝将建筑分成几部分，该缝即为温度缝。对不同的结构体系，伸缩缝间的距离不同，中国现行规范《混凝土结构设计规范》GB50010-2010中8.1条对此有专门规定。
折叠类型桥梁伸缩缝GQF-C型、GQF-Z型、GQF-E型、GQF-F型、GQF-MZL型,全都是采用热轧整体成型的异型钢材设计的桥梁伸缩缝产品。其中GQF-C型、GQF-Z型、GQF-L型、GQF-F型桥梁伸缩装置适用于伸缩量80mm以下的的桥梁, GQF-MZL型桥梁伸缩装置型是由边梁、中梁、横梁和连动机构组成的模数式桥梁伸缩缝装置,适用于伸缩量80mm-1200mm的大中跨度桥梁。
为满足桥面变形的要求，通常在两梁端之间、梁端与桥台之间或桥。
折叠整体设计
合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。伸缩装置与梁体结合成等强的整体无疑是提高其使用效能的重要手段。除模数式伸缩装置之外的其他类型的桥梁伸缩装置，与桥面板的固定、结合往往不够充分，效果不甚理想，一般构造尺寸较小、刚度不足，而且对新材料的特征、配合等研究不够深入，所以在选型时应作充分的比较研究。为防止因雨水而起的漏水现象，虽然在一些钢制伸缩缝装置中，对配合部位采取插入密封橡胶或将排水装置或铺装层面层作为容易清扫的型式，或在整个缝隙中灌注填入防水材料的实用型式。对与桥面的雨水，一般应在伸缩装置附近设集中排水口;对不在日常养护作多次涂漆的构件上，设计上应采用耐久的防护材料作有效的处理。
折叠实例设计
在设计方面，有些设计者误认为上部构造梁板的实际预制长度与理论长度之差就是桥两端伸缩缝的宽度。就一孔20m长的简支梁桥为例，有些设计人员照本宣科，把两端各设一道缝宽2cm的伸缩缝。实际上按温差45℃设计，伸缩量按下式计算:
