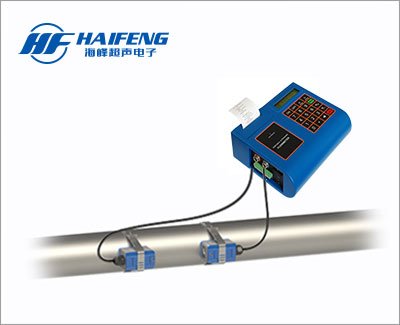

外夹式超声波流量计非接触测量TDS-100

价格：电询 产地：大连 品牌：海峰 型号：TDS-100 河北海峰电子科技有限责任公司 在线咨询

详情介绍更新时间：2022/8/12 9:01:25

外缚式传感器安装方便，易于现场人员安装维护。只要选择一个合适的测量点，把测量点处的管道参数输入到流量计中，然后把探头捆绑在管道上即可。安装外缚式传感器不受压力影响，可带压不停产安装。根据测量管径分为标准S2型（适用于管径DN15-DN100mm）、标准M2型(适用于管径DN50-DN1000mm)、标准L2型(适用于管径DN300-DN6000mm)。
外缚式超声波热量表是在外缚式超声波流量计上加配一对温度变送器而实现的热量测量功能。外缚式传感器安装方便，易于现场人员安装维护。

技术特点：
1、工作电源：85-264VAC和隔离24VDC双电源输入接口，
2、功　　耗：工作电流为50mA (不连接键盘显示和蜂鸣器不响的条件下)
3、信号输出：1路标准隔离RS485输出，
　　　　　　 1路隔离4－20mA或0－20mA有源输出
　　　　　　 1路OCT输出 (脉冲宽度6~1000ms间可编程，出厂默认200ms) 。
　　　　　　 1路隔离继电器输出，可输出正、负、净累计脉冲和各种报警信号
4、信号输入：两路三线制PT100铂电阻输入回路，可实现热量计量功能（焓差法）
3路4-20mA输入可选，准确度0.1％ ，可输入压力、液位、温度等信号，也可以作为数字接口使用
5、显　　示：2×10背光型汉字或者2×20字符型液晶显示器
6、操　　作：4×4轻触键盘窗口化操作。
7、其它功能：自动记忆前512日、前128个月、前5 年的累积流量和工作状态；自动记忆前64次上、断电时间和流量并可实现自动或手动补加；并可以通过MODBUS协议读出
8、防护等级：IP67
固定外夹式超声波流量计
项目 性能/参数
测
量
主
机  准确度 1.0 ％　时差分辨率40皮秒
 重复性 0.2％

 测量周期 500mS (每秒2次，每个周期采集128组数据)
 测量原理 超声波时差原理，4字节IEEE754浮点运算
 显示接口 可连接2×10背光型汉字或者2×20字符型液晶显示器
 操作 外接4键或16键轻触键盘以及PC计算机设参软件
 输入 3路4-20mA输入可选，准确度0.1％ ，可输入压力、液位、温度等信号，也可以作为数字接口使用
  两路三线制PT100或PT1000(TDS16版)铂电阻输入回路，可实现热量计量功能（焓差法）
 输出 电流信号 ：4-20mA, 阻抗600Ω浮空，准确度0.1％ 。
频率信号 ：1-9999Hz之间任选，OCT输出。
脉冲信号：正、负、净流量及热量累计脉冲，双路OCT输出 (其中1路脉冲宽度6~1000ms间可编程，默认200ms) 。
报警信号：双路OCT输出，可选近20种源信号。
数据接口：隔离RS485串行接口。
定时打印、数据输出功能
 通讯协议 MODBUS协议、M－BUS协议、FUJI扩展协议　，*使用MODBUS-RTU协议或者MODBUS-ASCII协议
 其它功能 日月年累计流量自动记忆功能，上、断电时间和流量管理功能并可实现自动或手动补加；
日月年累积数据都可以通过MODBUS协议读出。
可编程定量控制器（可使用外部输入信号或MODBUS指令启动）；
1个双向串行接口可连接多个如4~20mA、数据记录器等外部设备；
工作参数可固化到机内的FLASH存储器中，上电时自动调出；
用户能够通过E-mail传送来的代码文件实现软件升级
故障自诊断功能。
故障时间计时器。
 备用电池 断电条件下， 主板使用电容放电将数据固化到flash中。
其余版本主板使用CR2032，保持10万小时数据不丢失
 环境温度 -10℃～120℃　(大于此温度范围要求请与厂家联系)
 工作时间 连续
 电　 源  85~264VAC/24VDC
传感器 外夹式 标准S2型，适用管径DN15～100mm
标准M2型，适用管径DN50～700mm
标准L2型，适用管径DN300～6000mm
高温S2H型，适用管径DN15～100mm
高温M2H型，适用管径DN50～700mm
其它厂家的传感器
 信号电缆 SEYV75-2屏蔽双绞线缆，特定场合单根可加长至500 米（不*）。
 防护等级 传感器IP68(可浸水工作)
可测管道 管材 钢、不锈钢、铸铁、PVC、铜、铝、水泥管等质地密致管道，允许有衬里。
 衬材 环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬质橡胶、胶木、聚四氟乙烯。
 内径 15mm～6000mm（π型管段式内径可小至2毫米）
 直管段长度 上游≥10D，下游≥5D，距泵出口处≥30D。
测量介质 种　 类 水、海水、酸碱液、食物油、汽、煤、柴油、原油、酒精、啤酒等能传播超声波的均匀液体。
 浊　 度 ≤20000 ppm，污水测量效果好，绝大多数污水管道可稳定测量。
 温　 度 -40℃～160℃
 流　 向 可对正反向流量分别计量，并可计量净流量。
