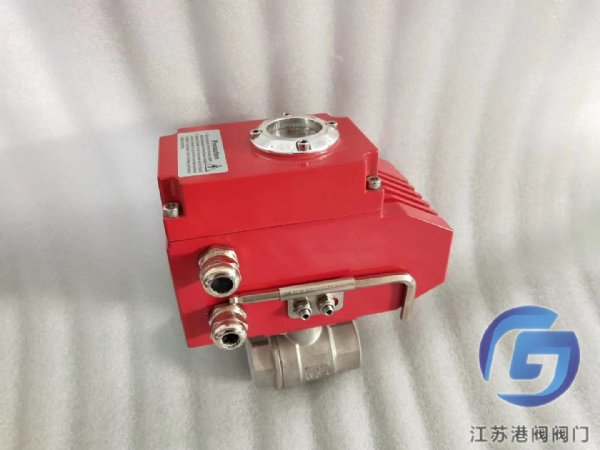

Q911F-16PC电动螺纹两片式球阀

价格：650元/台 产地：江苏 品牌：港阀阀门 型号：Q911F-16PC 规格：DN15-DN200 江苏港阀阀门科技有限公司 在线咨询

详情介绍更新时间：2019/7/1 14:44:06

江苏港阀生产的电动螺纹两片式球阀Q911F-16PCH系列执行机构可直接接收计算机或工业仪表等输出的4～20mADC或1～5VDC控制信号，220VAC电源,根据阀位反馈信号与设定值比较偏差对执行机构驱动电机进行智能步距调整(PID调节)，以实现与执行机构配套的阀门或其他装置开度的精确定位，同时输出4～20mADC的位置反馈信号。其核心控制部件电子式伺服控制器应用现代数字技术，对DCS/PLC规范设计而成，集信号采集、处理、反馈、控制于一体。采用独创的电子制动电路并附加机械阻尼装置消除惯性，可瞬时停机，定位时无振荡，定位精度可达0.3％以上。可控硅输出，动作时间快，输出稳定，可靠性高。体积小，轻便宜人，性能可靠，配套简单，流通能力大，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品，环保，轻工，石油，造纸，化工，教学和科研设备，电力等行业的工业控制系数。
电动执行器参数：
CH系列执行机构技术参数 阀体参数
电源 AC200/220V，50/60Hz 公称通径 DN10～100mm
输出力矩 50N·M～2000N·M 公称压力 PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围 0～90° 0～360° 泄漏量 软密封:零泄漏 硬密封:≤额定流量的10-5
动作时间 15秒/30秒/60秒 执行机构 可另配PSQ、HQ、UNIC、361RS等系列
电子式电动执行机构
保护装置 过热保护 流量特性 快开特性
环境温度 -30°～60° 可调范围 DN10-80
   250:1
手动操作 同附带手柄操作 基本误差 ±1％
限位 电气、机械二重限位 死区 ≤1％
防护等级 相当于IP-65 回差 ≤1％
位置测量 可选装开关或电位计 适用温度

  密封面
驱动电机 8W/E  PTFE≤150℃ RTFE≤180℃ PPL≤300℃
硬密封≤450℃

进线接口 PE1/2〞进线线锁
 螺纹两片式球阀Q911F-16PCH主要零件材质
连接方式 内螺纹连接 对焊连接
零件名称 阀体阀盖 WCB CF8(304) CF8M(316) WCB CF8(304) CF8M(316)
 球体、阀杆 2Cr13 0Cr19Ni9 OCr17Ni12Mo2 2Cr13 Cr19Ni9 OCr17Ni12Mo2
 密封圈、填料 增强聚四氟乙烯、对位聚苯
适用工况 适用介质 水、蒸汽
、油品等 硝酸等腐
蚀性介质 醋酸等腐
蚀介质 水、蒸汽
、油品等 硝酸等腐
蚀性介质 醋酸等腐蚀介质
 适用温度 -29～180°C(增强聚四氟乙烯)、-29～300°C(对位聚苯)

螺纹两片式球阀Q911F-16PCH尺寸
公称通径 内螺纹连接 对焊连接
mm inch D L
(mm) H 管螺纹G B 重量
(Kg) 尺寸(mm) 重量
(Kg)
        L D1 D2
10 3/8 10 60 57 3/8″ 95 0.34 70 10 18 0.32
15 1/2 15 75 68 1/2″ 110 0.47 75 15 24 0.48
20 3/4 20 80 70 3/4″ 110 0.68 90 20 28 0.68
25 1 25 90 80 1″ 140 1.2 100 25 34 1.2
32 11/4 32 110 85 11/4″ 140 1.9 110 32 41 1.9
40 11/2 38 125 100 11/2″ 180 2.7 128 38 49 2.7
50 2 50 144 110 2″ 180 3.9 154 50 62 3.8
65 21/2 64 186 130 21/2″ 200 7.1 193 64 78 7.0
80 3 78 206 150 3″ 250 11.5 222 78 94 11.4
100 4 98 240 170 4″ 250 20.5 273 98 124 20.3
