cd60型桥梁伸缩缝

价格：电询 产地：衡水 品牌：明兴 型号：CD 规格：60 衡水汉江橡塑科技有限公司 在线咨询

详情介绍更新时间：2022/11/18 9:41:49

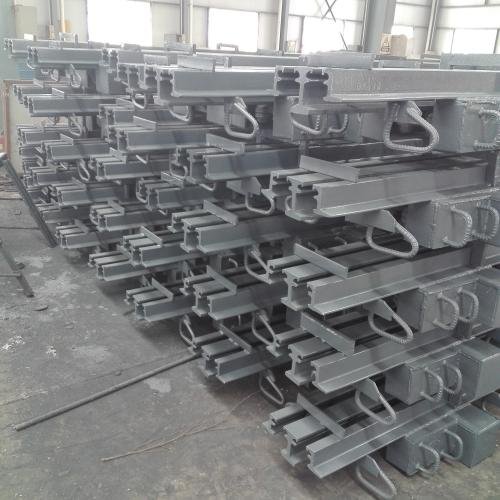

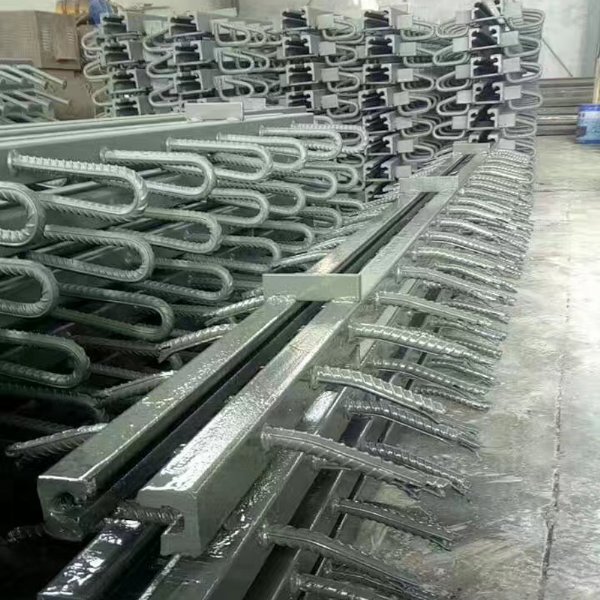

对于C、D、F型桥梁伸缩缝都是公路桥梁*的伸缩装置的一种，它由一组钢质边梁及锚固件组成加一条整长的橡胶密封条组成。在伸缩装置的钢质边梁外侧的锚固件，与梁端预埋钢筋相焊接，浇筑高强度混凝土过渡段后，同梁体连结。 GQF-C型伸缩缝具有连结可靠，与桥面接合平顺，密封止水、伸缩灵活，行车平稳，使用寿命长的特点。适用于伸缩量为40mm ， 60mm 和 80mm 的桥梁。C、D、F型桥梁伸缩缝是国内交公路规划设计院设计的一种新颖桥梁伸缩装置，产品适用于大流量交通地段的公路、城市桥梁、高架道路与立交工程。
由于这几种伸缩缝产品主要材料：钢质边梁：采用 16Mn 钢轧制，剖面呈c形。密封胶条：采用氯丁或三元乙丙橡胶制造，具有良好的耐老化、耐曲挠性能。锚固件：有锚钉、锚环、锚板结构三种，公路桥梁工程师可根据桥面板设计厚度选用。大家可以参考：C型桥梁伸缩缝的分类及产品适用范围中的详细介绍。
它们是适用于设计荷载为汽超 20 挂超120 级的直桥、弯桥、斜桥、坡桥等公路和城市桥梁。 由于它采用钢质边梁、鸟形橡胶密封条和锚固构件组成。在桥梁梁体因温差等因素引起位移时，机械固定在边梁沟槽中的橡胶密封条能自由折迭伸缩。起到防水防尘作用。行驶车辆的冲击力，通过边梁和焊接的锚固构件传递到桥梁结构中。该型伸缩缝适用于伸缩量 0～80mm 的桥梁。
1、由于C、D、F型公路桥梁伸缩缝整条采用氯丁或三元乙丙橡胶制作，具有良好的耐老化、耐曲挠性能。适应桥梁梁端 水平、横向、竖向变形，伸缩阻力极小。
2、钢质边梁采用 16Mn 精轧而成，锚固板及Φ16锚固筋具有良好的机械性能。作用于边梁上的车辆冲击力，通过锚固构件均衡的传递到梁体上，有很长的使用寿命。
CD-60型桥梁伸缩缝设计要点
整体设计合理选定恰当伸缩量的缝隙极为重要，缝隙越大伸缩装置越容易遭破坏。采用的缝隙过大或过小，以及没有考虑安装时的温度而调整间隙。特别是针对板式橡胶伸缩装置，易造成破坏。即使是连续桥面，在面层铺装上往往也会出现裂纹。因此。要采取预先切割桥面，设置接缝，或用较软的铺装层来吸收裂缝，或者安设小型的伸缩装置来解决。在较大纵坡的情况下，如不设置考虑适应竖直变位的构造，也容易产生缺陷，引起破坏。伸缩装置沿桥面纵向，即使伸缩量小，也存在挠度差大的问题，因此，在伸缩装置构造上要给予重视。
CD-60型桥梁伸缩缝由公路规划设计院研制，它吸收消化了所引进的欧洲先进技术桥梁伸缩缝生产技术，适用于我国现行行业标准所规定重载高密度交通的各类桥梁。以上三种伸缩装置是由热轧F型钢、C型钢、橡胶密封带和锚固系统组成。有关详细资料请向生产厂家索取。
CD-60型伸缩缝特点：
1、此种伸缩装置具有标准位移量：水平为0-60（mm）,垂直为±10mm，伸缩灵活。
2、 其它特点同FD-80型。
FM-80,FD-80型桥梁伸缩缝特点：
1、本伸缩装置标准位移量：水平为0-80（mm）,垂直为±15mm，伸缩灵活。
2、采用浅预锚固体系，只需梁端头厚度（包括铺装层）超过240mm。（FM-80 FD-80型厚度为200mm）。
3、F型钢型腔尺寸稳定，胶带与型腔密贴，具有可靠的密封性能。
4、使用寿命长，在正常维护下可达到与桥梁等寿命的效果。
5、 造价低，安装方便。
