户外24KV一二次融合高压真空开关成套柱上SF6负荷开关断路器

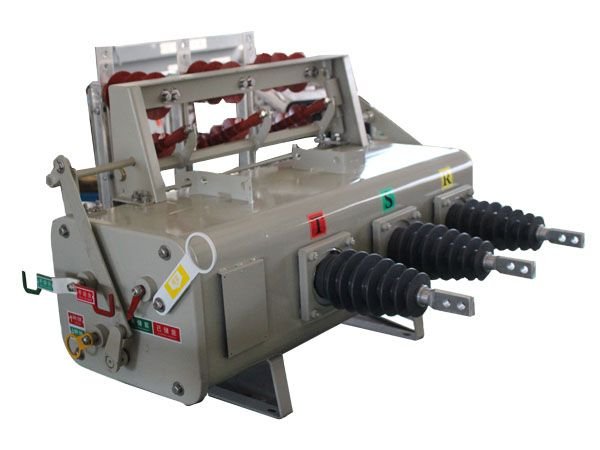

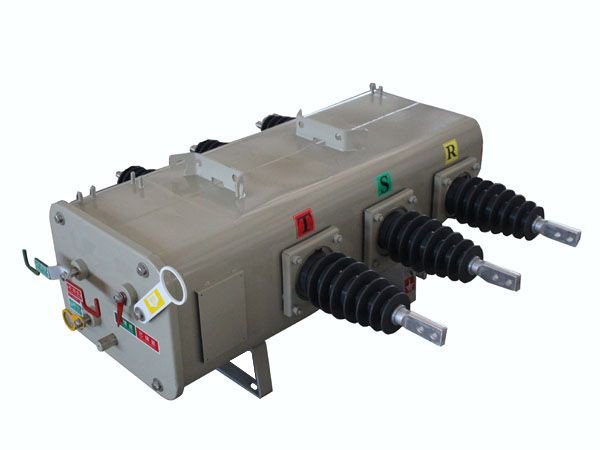

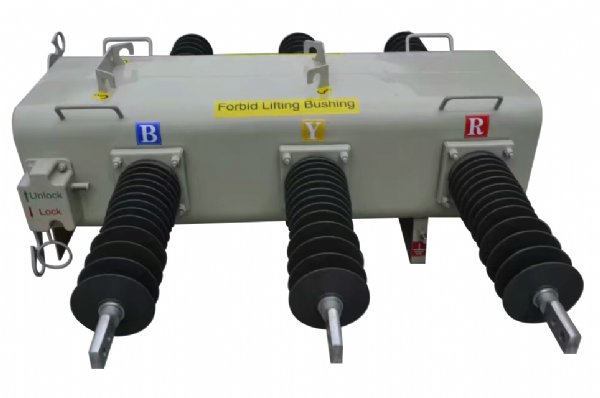

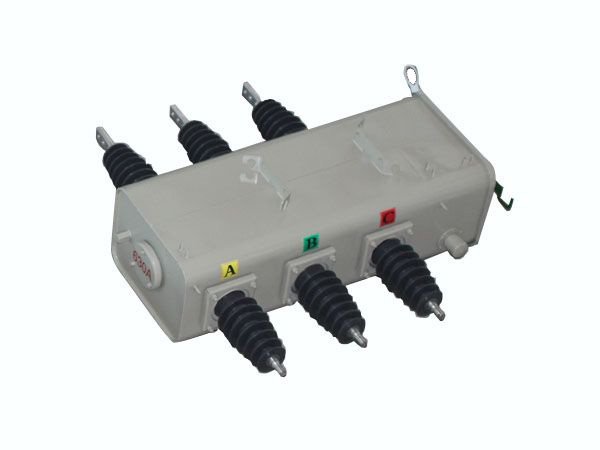

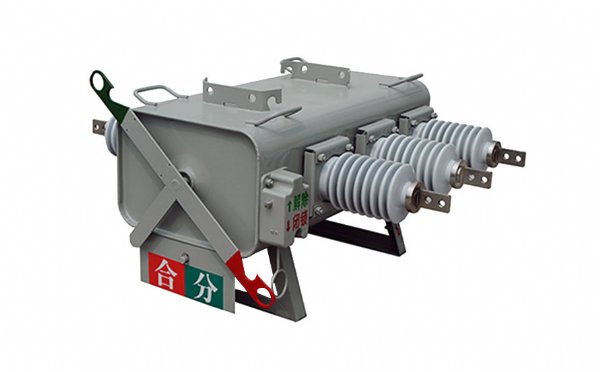

一、柱上10KV高压SF6负荷开关概述
PGS-12柱上智能SF6负荷开关，为江西特锐德电气有限公司自主研发的柱上安装的负荷开关，适合用于额定电压12/24/40.5kV,额定电流630A、频率50/60Hz配电网开断、关合电力系统中的负荷电流、过载电流，能够自动将发生故障的配电线路区段隔离开。开关带有技术的电子控制器，可以手动操作、电动操作和远距离操作。电子控制器装在不锈钢箱体内，能够适合各种气候条件下使用。此外，箱体内还可安装了有线和无线调制解调器，可以实现远距离监视和控制。简单的柱上安装布置方便、快速，降低施工成本。
二、柱上10KV高压SF6负荷开关控制器特点
控制箱 (ControlCabinet):　控制器是采用耐腐蚀性不锈钢而制造的，具有良好的绝缘、隔热、通风和防水性能。
操作面板 (Operating Panel) : 可以操作开关，而经显示屏可变更和确认设定值.
安装支架 : 其结构可适合与多种直径电线杆而安装.
接地端子（Ground Terminal) : 是与控制箱连接接地线的端子.
插座 (AC Outlet) : 可以使用于外部电源 AC 220V, 通过保险丝(5A)保护， 可使用容量为300VA
保险丝 (Fuse) : 为保护外部电源插座，其额定电流为5A.
休眠功能开关 (Door Switch) : 是检测控制箱门是否打开.将控制箱门关闭同时所有的灯灭，
航插头连接头（控制用） : 与开关本体连接的防水用控制电缆航空插头.
航插头连接头（电源用） : 提供外部交流电源(AC 220V)的电源连接电缆航空插头.
控制箱下部警报指示灯 : 在外面可以看到控制回路的正常是否（绿灯），气压状态（黄灯）,线路故障是否（白灯、红灯）.
三、柱上10KV高压SF6负荷开关主要特征
SF6气体绝缘：SF6气体是*、不可燃的电绝缘气体，具有很好的灭弧特性。
套管多样性：除了标准陶瓷套管外，还可以提供多种方案，包括在环氧设备套管上的橡胶绝缘子。
可见的断开/闭合状态：站在地上很容易看清用颜色标记的主触点位置指示器（绿　- 断开；红　-　闭合）。该指示器与主触点驱动轴总成直接连接，确　保准确显示触点状态。
快速操作：采用弹簧储能的操作机构确保快速合闸与分闸操作（＜　 0.1ms）。
可以实现遥控：备有电子控制器，既可就地操作，也可用　FTU界面实现主控台操作。
坚固耐用的开关：开关采用经过验证的坚固耐用、抗腐蚀的材料（军舰*　304L不锈钢钢板）做成，确保有很长的使用寿命（30年），并能实施　 一系列操作，具有柱上设备理想的特性。
四、使用与维护：
断路器配手动操作机构时，拉动储能手柄，反复操作7～8次，储能完毕时，即实现合闸，分闸时，拉动分闸环，即实现分闸。
断路器配电动操作机构时，接通电机电源，即由电机储能，储能完毕后即可操作合闸按钮或拉动合闸拉环，即实现合闸；分闸时，操作分闸按钮或拉动分闸拉环。
需分闸时，首先应将断路器分断，然后再分断隔离触刀，此时断路器在连锁装置限制下，不能关合；
需合闸时，必须先将隔离触刀合闸到位，此时连锁装置释放，再关合断路器。
断路器因才用真空灭弧室装置，箱体内为常压干燥空气，故断路器主体免维护。主要检查操作机构中运动零部件的摩擦情况，在活动部位注入润滑油，此项可每隔2～3年检查一次。
隔离开关部分主要检查其接触部分有无因过热而产生的红色氧化物痕迹，如有，应用细纱布打磨，并涂上导电膏，清楚接触部分及绝缘表面的污垢。此项可每年检查一次。
