高压干式软启动柜

价格：78000元/台 产地：湖北襄阳 品牌：九月电气 型号：JGRQ 规格：1000*2300*1300 湖北九月电气有限公司 在线咨询

详情介绍更新时间：2019/4/1 11:33:13

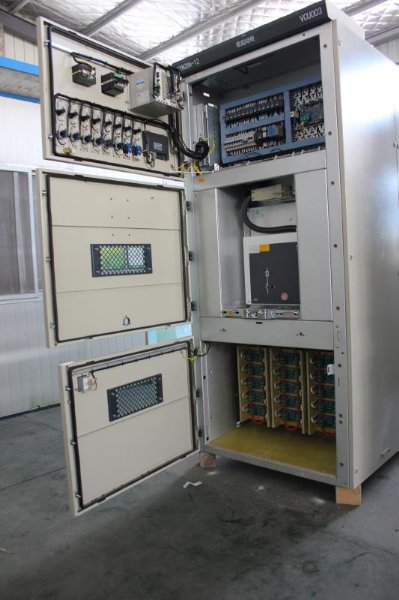

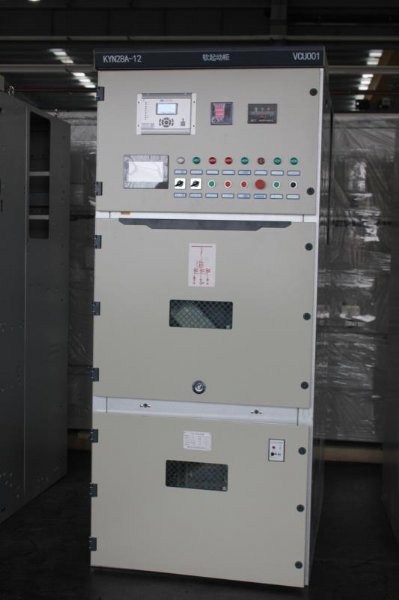

JGRQ高压干式软启动柜
一、工作原理
在电动机的定子回路串入阻抗可以改变的电抗器，通过PLC控制系统，自动调整控制绕组中电流的大小，可调电抗器的阻抗在预定的时间内由大到小自动减小，电动机端电压逐渐上升至全压，实现电动机软启动。
二、型号说明
JGRQ　　　□/□
　　　　　　　　　
　　　　　　　　　　　　　　　额定电压
　　　　　　　　　　　　　　　额定功率
产品名称
三、一次方案图




















四、型号规格
型号规格 电机功率 外形参考尺寸（mm）
（W）*（D）*（H） 启动柜 备注
JGRQ-355/□ P≤355 1200*1500*2300（2600） 一面 三柜合一或分体

JGRQ-1000/□ P≤1000 1200*1500*2300（2600） 一面
JGRQ-1600/□ P≤1600 1300*1660*2300（2600） 一面
JGRQ-2000/□ P≤2000 1300*1660*2300（2600） 一面
JGRQ-4000/□ P≤4000 1400*1800*2300（2600） 一面
JGRQ-□/□ P》4000，根据要求设计

五、 适用电机范围
 1、电压范围：AC3.0-12KV；
　2、功率范围：200KW-30000KW；
　3、频　　率：50Hz/60Hz±2 Hz；
 4、相　　序：在输入相序和输出相序完全相同的情况下工作；
 5、负载类型：三相高压交流电动机。

六、使用环境条件
  1、安装在无火灾、灰尘、无腐蚀性气体、无金属粉尘、无剧烈震动的场所
  2、环境温度0℃--+40℃
  3、相对湿度≤90％
  4、海拔≤1000米
  5、耐地震能力≤8级 （远震）

七、订货须知
　 1，提供电机功率、电流、电压等级等参数。
　 2，提供主接线图、平面布置图
　 3，如需拼柜，请提供拼柜图
　 4，默认颜色7035，如有变化，请提供色标
