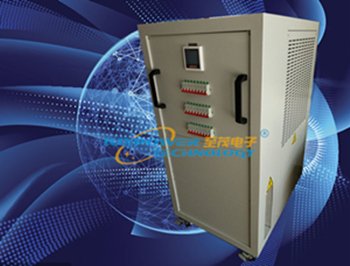

交流电源测试负载 微电智能测试负载系统
产品概述：
ZAI-RLC系列微电网电缆阻抗模拟系统由电缆线路模拟阻抗+架空线路模拟阻抗组成,能够精确模拟电缆阻抗参数,电缆长度及规格根据用户要求订制,对应距离微网接入电缆的阻抗、感抗及容抗值，连接的公共低压供电系统电缆长度的模拟，其步进50米(步进可订制)，满足分布式电源实验检测需要，是开发、验证继电保护程序等必备的试验设备。
产品特点 ：
模拟微电网接入的线缆特性;
测量各种保护设备的跳闸时间试验及数据采集;
短路电流的比较试验,测试发生短路时对设备的影响;
功率传输的影响,线损对接入影响的分析依据;
可在控制台上调节阻抗、感抗及容抗,实现高效率检测;
阻抗由各相电阻电抗和电容组成,可配合电源设备进行测试和各项实验;
模拟阻抗可以测量各个柜体的A/B/C及零线电流、电压,具备相应的测量硬接点，测量精度±0.5％.
产品规格 :
项目 单位 标准参数值
功耗 KW 线路模拟阻抗
模拟档位 1km线路模拟阻抗柜 m 由1段500m电流线路和1段500m架空线路组成
 2km线路模拟阻抗柜 m 由1段1000m电流线路和1段1000m架空线路组成
1km线路模拟阻抗柜线路阻抗参数 5 0 0 m电缆线路 正序电阻R1 Ω 0.0121
  正序电感L1 mH 0.046
  正序电容C1 μF 2.078
  零序电阻R0 Ω 0.0483
  零序电感L0 mH 0.182
  零序电容C0 μF 2.085
 500m架空线路 正序电阻R1 Ω 0.0272
  正序电感L1 mH 0.1859
  零序电阻R0 Ω 0.0952
  零序电感L0 mH 0.8365
2km线路模拟阻抗柜线路阻抗参数 1000 m电缆线路 正序电阻R1 Ω 0.02411
  正序电感L1 mH 0.091
  正序电容C1 μF 4.156
  零序电阻R0 Ω 0.0965
  零序电感L0 mH 0.364
  零序电容C0 μF 4.169
 1000 m架空线路 正序电阻R1 Ω 0.0544
  正序电感L1 m H 0.3718
  零序电阻R0 Ω 0.1904
  零序电感L0 mH 1.673
