磁致伸缩液位传感器
一、概况

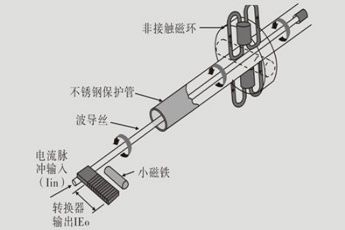

磁致伸缩液位传感器主要有磁致伸缩线（以下称波导丝）、测杆、电子仓和套在测杆上的非接触浮子（内装有**磁铁）组成，结构如图一所示。当传感器工作时，电子仓内的电子电路产生一“起始脉冲”，此起始脉冲沿波导丝以恒速传输，同时产生一个沿着波导丝跟随脉冲前进的旋转磁场，当该磁场与浮子的**磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动。这一扭动被安装在电子仓内的拾能机构感知并转换成相应的“终止脉冲”，通过计算“起始脉冲”与相应“终止脉冲”之间的时间差t1、t2、t3，即可精确测出其位移量，进而得到精确的液位值，波形如图二所示。


　

二、温度的测量
　　ModBus输出液位传感器中，把高精度的数字温度传感器按测量点分布位置安装在测杆内，除可测量液位高度外，还可多点同时测量被测液体的温度。
三、模拟输出产品介绍
　　模拟磁尺是基于数字技术的新一代输出模拟信号的产品，提供标准的电流、电压信号。产品支持双位置量同时输出，质价比优越。
　　模拟输出产品可提供刚性测杆结构（简称“G型结构”）、柔性测杆结构（简称“R型结构”）、防腐测杆结构（简称“F型结构”）。
1.特点
 多种模拟信号输出方式可选　
 可同时检测液面和界面
 较低的工作电流
 柔性结构，适合大型储罐长量程液位测量
2.技术参数　　　　　
测量对象 1～2个位置
供电电源 +24VDC±10％　　±15VDC±10％
输出方式（可选择反向输出） 0～5VDC　　　　　　 -5～+5VDC
0～10VDC　　　　　　-10～+10VDC
4～20Ma
有效量程范围 G、F结构：50～5000mm
　 R结构：4000～20000mm
负载特性 电流输出　 *大负载电阻600Ω
 电压输出　 *大负载电流2mA
工作电流 < 70mA
工作温度 -40～+85℃
储存温度 -40～+100℃
表22
3.性能指标
非线性误差 < ±0.05％F.S；量程300mm以下*大误差150um
重复性误差 < ±0.002％ F.S.
分辨力 采用16bit D/A转换
迟滞 < 0.002％ F.S.
温度影响 < 0.007％ F.S./℃
零点可调范围 100％ F.S.
更新时间/采样频率 与量程有关，不超过20ms
表23
4.结构材质
测杆结构 刚性测杆结构、柔性测杆结构、防腐测杆结构
测杆材质 不锈钢304、不绣钢316、聚四氟乙烯
耐压 由所选浮子承压决定
电子仓外壳材质 不锈钢、铝
电子仓结构 A型电子仓、B型电子仓
安装接口 螺纹连接
出线方式 直出电缆线、航空插头、接线端子
防爆标志 Exd II BT5 （防爆型）
防护等级 IP65 （可根据客户要求做到IP67 或 IP68）


四、选型
选项及说明 类别
WSLDM-F WSLDM-F系列磁致伸缩液位传感器 液位产品
 P 普通型 安全类别 电气性能部分
 G 隔爆型
 B 本安型*
  1 +24VDC（±10％） 工作电压
  2 +15VDC（±10％）
  3 +15VDC（±10％）
  4 特殊（+12VDC～+24VDC可选）
   V____
（电压
输出） [1][2]输出形式　　　　　 [3]浮子数量　　[4]功能
01=0...10V　05=0...5V　　 1=单浮子　　　0=正向（零点靠测杆末端）
55=-5...+5V 11=-10...+10V　2=双浮子　　　1=反向（零点靠电子仓端） 输出方式
   A____
（电流
输出） [1][2]输出形式　　　　　 [3]浮子数量　　[4]功能
42=4...20mA　　　　　　 1=单浮子　　　0=正向（零点靠测杆末端）
　　　　　　　　　　　　2=双浮子　　　1=反向（零点靠电子仓端）
    G 刚性结构 结构特征 物理结构部分
    F 防腐测杆结构
    R 柔性测杆结构
     A A型电子仓（量程3000mm以上建议选A型）
     B B型电子仓
      ____M
（单位：
mm） G、F结构量程范围：50～5000mm
　 R结构量程范围：4000～20000mm
也可根据客户特殊要求订做 测量量程
       1 公制螺纹M18×1.5 适用于G结构 连接方式
       2 公制螺纹M20×1.5
       3 英制螺纹3/4-16UNF
       7 公制螺纹M27×2 适用于R结构
       F 聚四氟法兰 适用于F结构
       X 特殊螺纹

C 直出电缆 出线方式
        J 接线端子（只有侧面出线）
        H 航空插头（不适用于隔爆型产品）
         0 顶端出线
         1 侧面出线
          — 0～9（X=特殊长度，
　　　单位：米，默认3米）
           A FK-1 适用于G结构 安装附件 附件
           B FK-2
           C FK-3
           D FK-4 适用于R结构
           F 电子仓防腐 适用于F结构
           W 无须附件
            —— [1]液位浮子；
[2]界面浮子；
备注：浮子类型参考附录列表，“0”表示没有，特殊填“X” 浮子类型
