二极管可控硅浪涌测试仪

二极管可控硅浪涌测试仪
价格:电询
产地:陕西西安
品牌:易恩电气
规格:800×800×1800mm
西安易恩电气科技股份有限公司
在线咨询
详情介绍更新时间:2022/3/3 9:09:55

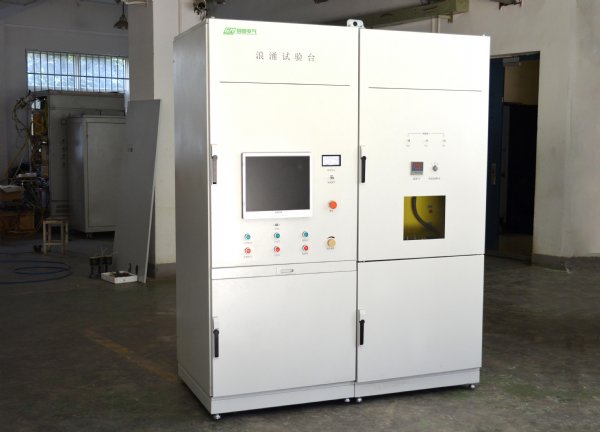

ENL3010 浪涌测试系统 ,设备可输出17.7mS、80kA的电流,对被测器件进行浪涌电流试验;

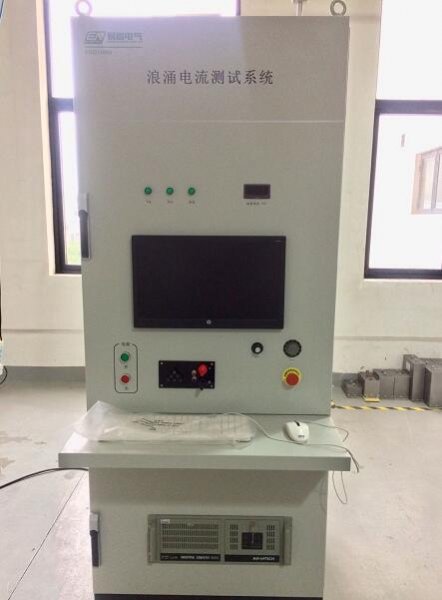

浪涌电流测试系统
西安易恩电气 ENL3010 浪涌测试系统 ,该测试台通过电容充放电原理产生电流波形,根据不同的测试条件,设定好各试验参数,再通过调节不同的电感值(手动调节)来改变不同的电流宽度来输出测试要求的电流值,测试的电压和电流波形同时被采集到示波器和相关的控制电路,反馈给PLC,并由HMI显示测试结果;
PLC控制系统
本系统采用PLC对整个系统进行控制,PLC主要对设备的工作时序、开关动作等进行控制,并且对测试数据进行采集且与HMI(人机界面)进行通讯,由HMI对测试结果进行显示,完成了整个系统的自动控制功能;
PLC不仅控制开关的动作,而且对系统中主要开关的工作状态进行实时监控,并与硬件进行互锁,实现了可靠的安全控制功能。
HMI(人机界面)控制系统
HMI对以下试验参数进行设定:
试验次数 重复时间 漏电流设定 电容电压设定 电容选择
脉宽选择 VD/VR选择,设定完毕后可在测试界面中选择并调用参数
HMI对以下试验参数进行显示:
浪涌电流 阻断电压 阻断漏电流 电容电压 脉冲次数
规格/环境
环境温度:  15~40℃
相对湿度:  小于60%
大气压力:  86Kpa~ 106Kpa
电网电压:  AC220V±10%无严重谐波
电网频率:  50Hz±1Hz
尺  寸:  800x800x1800mm
功能指标
技术指标 测试参数
电流能力 17.7mS
80KA 浪涌电流
  阻断电压
脉宽 10ms
15.3Ms
17.7ms 阻断漏电流
  电容电压
  脉冲次数
西安易恩电气科技股份有限公司
主营业务:全自动大功率IGBT参数测试系统,分立器件综合测试仪,功率器件图示系统,晶体管图示仪,MOS动静态测试测试仪
联 系 人 :李想
联系方式:029-86095858 15249202572 联系我时请告知是在建材采购网看到的
