肇庆喷砂机金属制品处理履带式抛丸机结构及特征

价格：16800元/台 产地：佛山 品牌：红海机械 型号：l履带式 规格：机器定金 佛山市南海区大沥红海机械经营部 在线咨询

详情介绍更新时间：2022/6/8 11:03:03

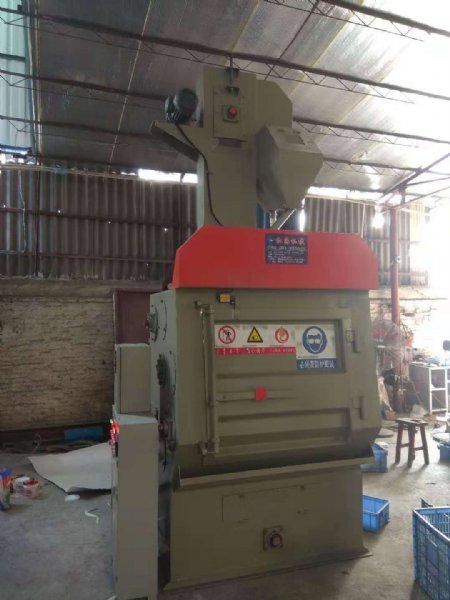

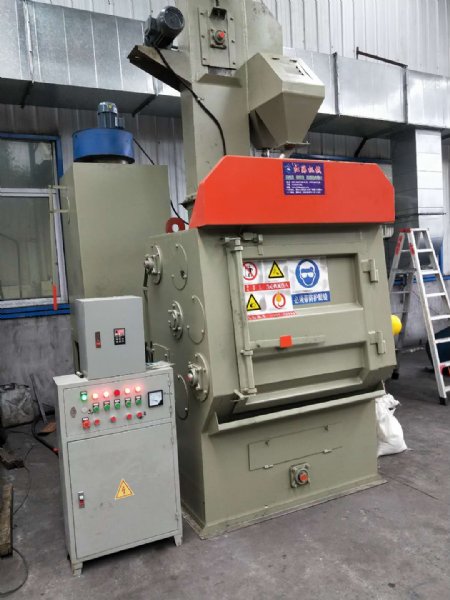

肇庆喷砂机金属制品处理履带式抛丸机结构及特征
红海喷砂机械说明：主要结构及工作原理
本机由清理室、履带传动、弹丸循环系统、抛丸器、分离
器、除尘器、电器等部分组成。
作原理：在清理室中加入规定数量的工件，机器启动后，
滚筒开始旋转，被清理的工件由橡胶履带带动在滚筒内作连续
均匀的翻转，同时抛丸器高效抛出弹丸形成扇形弹束，均匀的
打在工件表面上，从而达到清理和强化的目的。抛出的弹丸及
砂粒经橡胶履带均匀排布的小孔流入清理室底部的钢板筛上，
钢板筛将较大的颗粒筛出，钢丸及细砂落至筛下的螺旋输送器
中，被送入提升机内，由提升机提至丸砂分离器中进行分离，
粉尘由风机吸送至袋式除尘器内经布袋过滤，清洁空气排入大
气层，布袋上灰尘由手动振打落入除尘器下部集尘箱内，定期
除尘。旧砂经流砂管与未能分离完成的丸砂混合物，经流丸管
流入清理室。重新参加分离，分离后干净的弹丸，经流丸管再
次流入抛丸器内重新开始抛丸工作。
三、主要技术参数
端盘直径 Φ1000mm
端盘转速 3.6rpm
被清理工件清理重量（易翻滚件） 12kg
装机重量 400-500kg生产率 1500-2500kg/h
抛丸器转速 2900rpm
叶片回转直径 Φ250mm
抛丸量 200kg/min
抛丸器功率 11kw
除尘器风量 3600m3/h
除尘器风机功率 5.5kw
设备总功率 21.7kw机器的用途及特点
本机是一种中型抛丸清理设备，适用于机床、汽车、纺织
机械、冶金、航天等行业中的小型铸件、锻件、冲压件、齿轮、
弹簧等的清砂、除锈、去除氧化皮和表面强化，尤其适用于怕
磕碰的零件的清理及强化处理。
该机是综合国内外先进技术设计研制的革新产品，具有清
理效果好、结构紧凑、噪音小、成套性好等优点。其主要特点有：
1.1 该机采用了悬壁离心式高效抛丸器，结构简单、叶片
更换方便、清理效率高；
1.2 采用耐磨橡胶履带，减轻了工件碰撞损伤现象，降低
了设备运行时的噪音；
1.3 采用了袋式除尘器，粉尘排放浓度低于国家规定的标
准，改善了工人的劳动环境；
1.4 工件清理完毕后可自动卸料，降低了工人的劳动强度。
