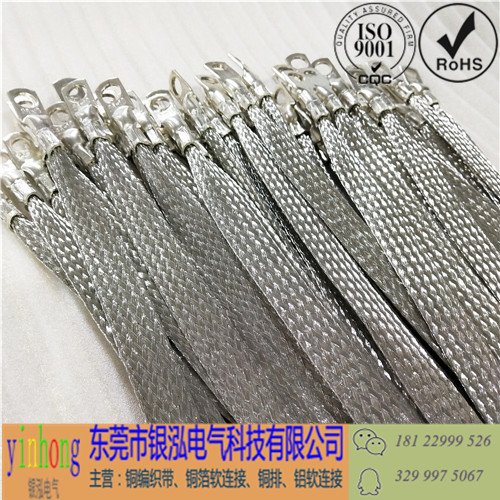

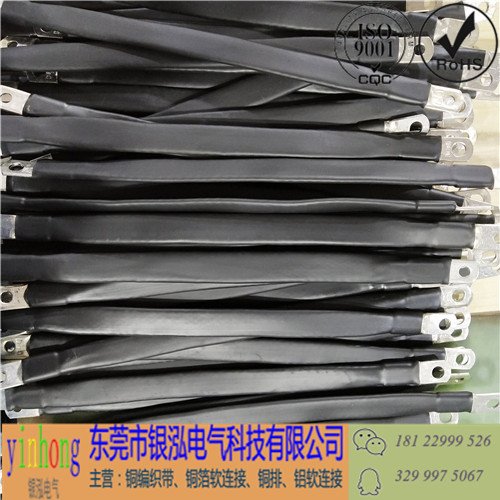

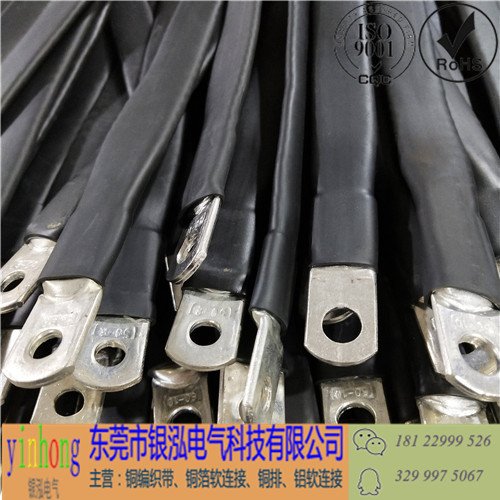

10平方镀锡铜接地线双壁管绝缘层包覆
![]() |
-
接地跨接线是指接地母线遇有障碍(如建筑物伸缩缝,沉降缝等)需跨越时相连接的连接线,或利用金属构件,金属管道作为接地线时需要焊接的连接线;常见的接地跨线有伸缩(沉降)缝、管道法兰、吊车钢轨接地跨接线等。
接地线跨接线安装:可分为接地跨接线、构架接地和钢铝窗接地等。
说明:
(1)接地跨接线:防雷接地应该形成一个闭和回路后接地,在断线处应采用接地跨接线,凡用螺栓或铆钉连接的接地网中的地方,都应焊接接地跨接线,跨接线一般采用扁钢和圆钢。接地跨接按40*4扁钢考虑,采用开孔连接,管件跨接利用法兰盘连接螺栓,钢轨利用鱼尾板固定螺栓,平行管道采用焊接进行综合考虑。
(2)构架接地是按户外钢结构或砼结构接地来考虑的,每处接地跨接包括了4米以内的水平接地。
(3)钢铝窗接地采用8号圆钢一端和窗连接,一端和圈梁主筋连接。
(4)等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数,箱体再单独套定额,局部等电位箱应套接线盒安装子目,总等电位箱套接线箱安装子目。
一般有以下情况时需要设置接地跨接线:
(1) 在接地或避雷带越过建筑的变形缝处,要做成 Ω 形跨接,以预留变形量;
(2).在钢套管续长的套筒丝接处,用钢筋跨接电焊,以保证钢套管接地的电气通路。
计算工程量按“处”为单位。 - 东莞市银泓电气科技有限公司
主营业务:铜编织软连接、新能源电池模组软连接、铝箔软连接、铜铝过渡板、不锈钢编织带、静电接地导线等系列输变电软连接
联 系 人 :何俊
联系方式:0769-81105515 18122999526 → 联系我时请告知是在建材采购网看到的
详情介绍更新时间:2018/11/16 10:45:57
