科易供应 穿刺型外间隙避雷器

价格：电询 品牌：CONWELL 型号：FHY5C-10C-1 规格：规格齐全 浙江科易电气有限公司 在线咨询

详情介绍更新时间：2018/11/6 10:36:22

概述

外间隙避雷器是为沿海城市、工业城市、经常发生浓雾、空气湿度及空气污染较大较重的地区设计和开发的绝缘架空电力电缆防雷装置。

原理与特点

穿刺型外间隙避雷器适用于配电10KV架空绝缘导线，其采用了专利设计的穿刺型引弧头结构，可穿透导线绝缘层形成电气连接；引弧头下端与避雷器上端的引弧头相对，形成一个间距60-130的串联外放电间隙，其距离通过避雷器下部的两块安装板相对移动来调节。在正常状态下，高阻性的避雷器电阻片和放电间隙不动作；只有超过规定雷电过电压出现时，放电间隙才能被击穿，形成短路通道，接续的工频电弧便在外间隙间燃烧，释放过电压能量，以保护导线免于烧伤。电压释放后，避雷器电阻片恢复高阻性间隙放电停止。

*一部分：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 第二部分：

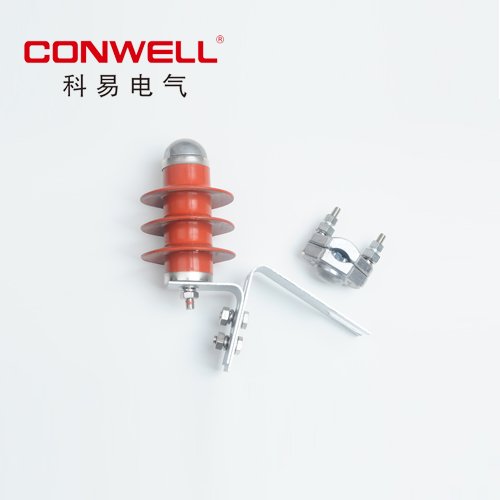

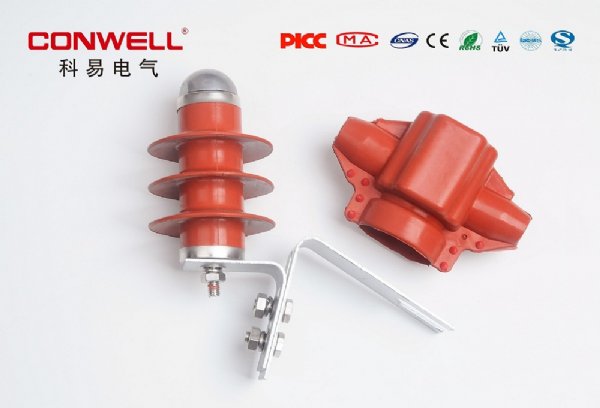

避雷器由两部分组成

1、铝合金电力电缆穿刺体。　　　　　　　　　　　　　　　　　　　　　　　　　 1、高阻性避雷器电阻器+硅胶外套。

2、套在铝合金电力电缆穿刺体外面的硅橡胶防护外罩。　　　　　　　 2、和横担连接的附件。

说明事项

1、高阻性避雷电阻器的交流工频（50HZ）击穿电压值12kv-14kv，该电压和电力电缆10kv电压相匹配。增加高阻性避雷电阻器，保证了非雷雨时，在任何恶劣天气情况下（包括酸雾），电力电缆都能正常进行。

2、在调整穿刺体的下球头距高阻性避雷器球头之间的距离时，请根据当地雷雨时的空气耐击穿电压参数和电缆耐电压标准合理选定。
